RIDGID 535M - Ändring Av Drifthastigheter

På maskiner med automatchuck: För strömställaren
BACK/AV/FRAM (2/0/1) till läget FRAM (1) och trampa ner
fotomkopplaren. Maskinen centrerar och griper tag i röret
eller materialet automatiskt. Om röret fästs ocentrerat
i chucken, backa maskinen och gör om chuckningen.
Hantera inte rör som roterar. Automatiska chuckmaskiner
griper endast tag i röret när det roterar.
5. Använd rätt arbetsställning så att du håller kontroll på
maskinen och röret (Se gur 17).
• Stå på BACK/AV/FRAM-strömställarens sida av maski-
nen med praktisk åtkomst till verktygen och strömstäl-
laren.
• Se till att du kan kontrollera fotomkopplaren. Trampa
inte ner fotomkopplaren än. Vid nödsituation måste du
kunna släppa fotomkopplaren.
• Håll god balans och sträck dig inte för långt.

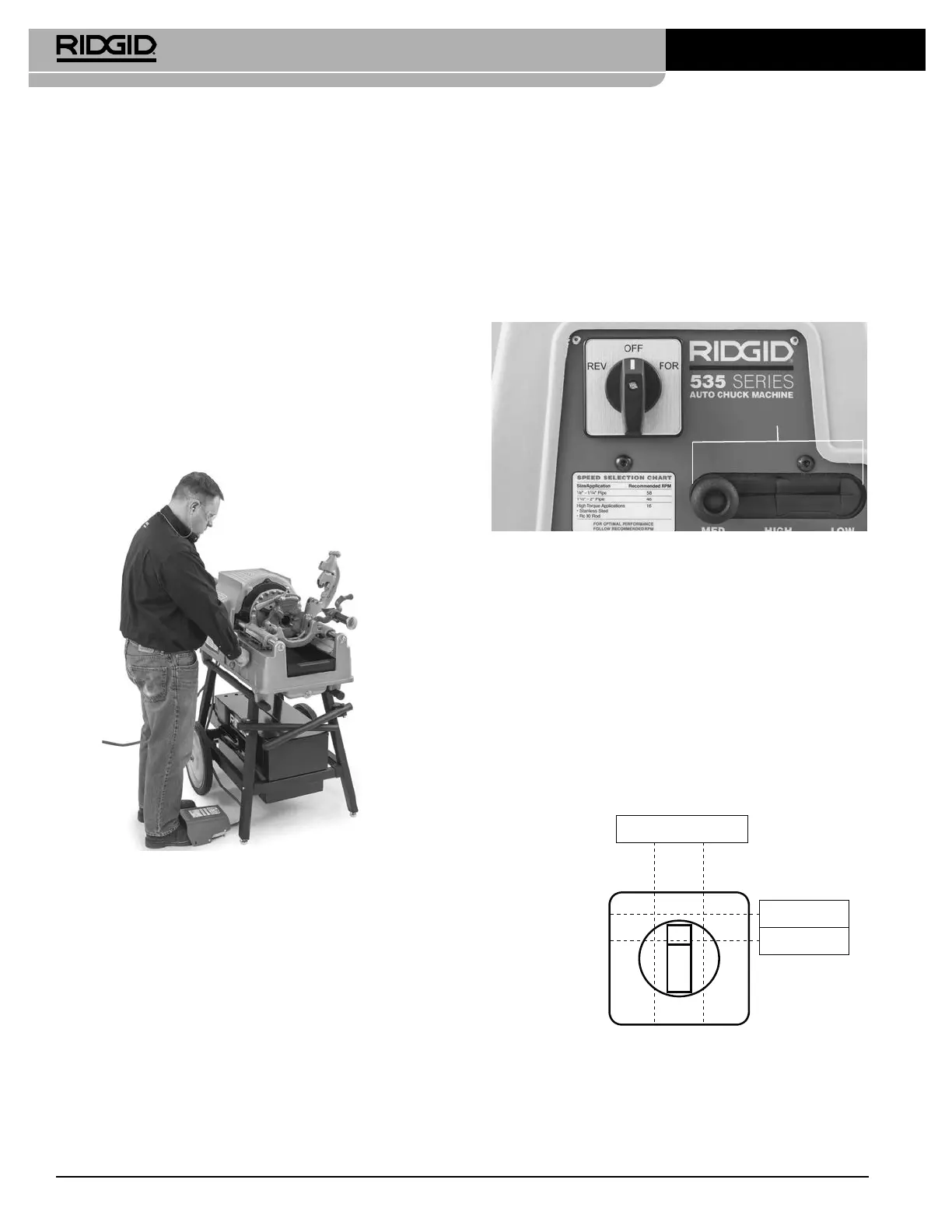

Figur 17 – Driftläge
Ändring av drifthastigheter
535-gängmaskinerna finns i versioner med en eller flera
hastigheter. Valfri hastighet kan användas för kapning och
fräsning.
Val av gängningshastighet
• Upp till 36 varv/min – Lämpligt för gängning av rör upp
till 2”, skruvgängning, högmomenttillämpningar som
rostfritt stål och material med hög hårdhet.
• 46 varv/min – Lämpligt för gängning av rör upp till 2”.
Höghastighetsbackar rekommenderas.
• 54 och 58 varv/min – Lämpligt för gängning av rör upp
till 1
1
/
4
”. Höghastighetsbackar rekommenderas.
• Över 58 varv/min – Inte lämpligt för gängning. Används
endast för kapning och fräsning.
Om maskinen stannar under drift, släpp omedelbart fotom-
kopplaren och byt till låg hastighet. Ändra inte hastighet
under kapning, fräsning eller gängning.
Om maskinen har hastighetsreglage (se gur 18), växla så här:
Hastighetsreglage
Figur 18 – 535 Hastighetsreglage
1. Dra ut reglagets knopp.
2. Flytta reglaget till önskad hastighet och släpp knoppen till
spärrläget.
Om reglaget inte kan yttas, lämna det på den aktuella
hastigheten. Tryck ner och släpp upp fotomkopplaren, låt
maskinen stanna helt och försök att växla igen. Växla inte
när maskinen roterar.
400 volt trefas 535-maskiner kan köras på 35 eller 70varv/min.
Det styrs med maskinens strömställare som är märkt 2-1-0-1-2. 0
är läget AV, 1 är 35 varv/min (framåt och back), 2 är 70 varv/min
(framåt och back). Se gur 19.
REV FOR
2
1 1
0
2
OFF
Switch Position
35 RPM
70 RPM
Strömställarposition
35 varv/min
70 varv/min
Figur 19 – 400 V 3-fas hastighets- och riktningsreglage
190
535 Manuella och 535 automatiska chuckgängningsmaskiner
999-998-086.09_REV. C
