RIDGID 535M - Rezanje S Rezačem Br. 820; Proširivanje Rupe S Razvrtačem Br. 341

Rezanje s rezačem br. 820
1. Otvorite rezač okretanjem vijka u smjeru suprotnom
od kazaljke na satu. Spustite rezač u položaj za rezanje.
Poravnajte kolo rezača s oznakom na cijevi. Rezanje nare-
zanih ili oštećenih dijelova cijevi može oštetiti kolo rezača.
Korištenje mjerača duljine - Postavite oštricu kola rezača
na kraj cijevi i postavite pokazivač mjerača duljine na "0"
(slika 20A). Podignite rezač i okrenite kotačić kolica dok
pokazivač nije na željenoj duljini. Spustite rezač u položaj za
rezanje. Pogledajte sliku 20B.

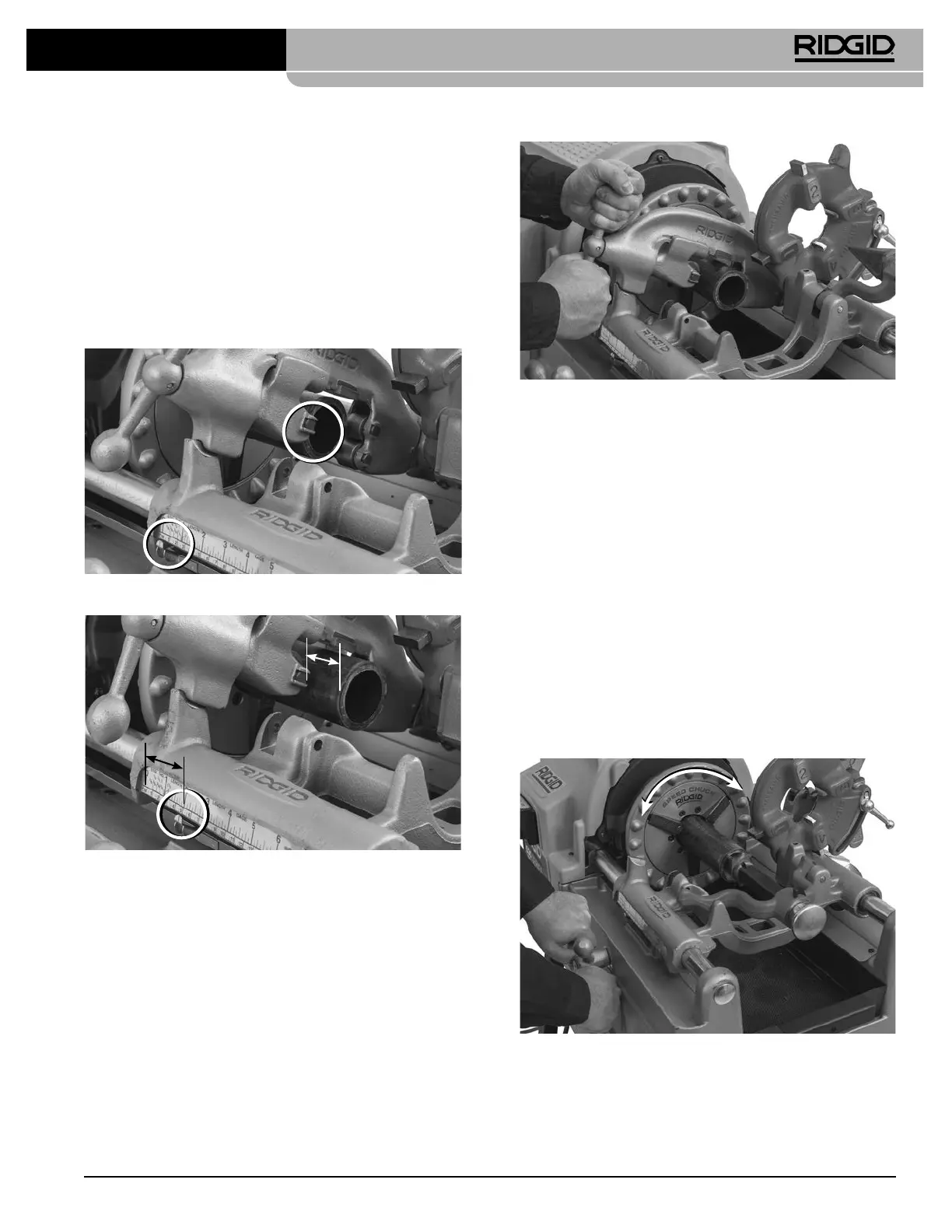

Slika 20A - Oštrica kružnog noža naslonjena na kraj cije-
vi. Postavite pokazivač na nula (0)
2 inča
Slika 20B - Pokazivač mjerača duljine na željenoj duljini
2. Zategnite ručicu vijka rezača kako biste doveli kolo
rezača u snažan kontakt s cijevi, dok pritom kolo rezača
ostaje u ravnini s oznakom na cijevi.
3. Pomjerite REV/OFF/FOR (NATRAG/ISKLJUČENO/
NAPRIJED) prekidač u položaj FOR (NAPRIJED).
4. S obje ruke primite ručicu dobave rezača cijevi.
5. Pritisnite nožni prekidač.
6. Zategnite ručicu dobavnog vijka pola okreta po rotaciji cije-
vi, sve dok se cijev ne prereže. Agresivnije stezanje ručica
smanjuje radni vijek kola rezača i povećava stvaranje utora.
Ne podupirite cijev rukom. Neka za odrezani dio potpora
budu kolica stroja za narezivanje i postolje cijevi.
Slika 21 - Rezanje cijevi s rezačem
7. Skinite nogu s nožnog prekidača.
8. Pomjerite REV/OFF/FOR (NATRAG/ISKLJUČENO/
NAPRIJED) prekidač u položaj OFF (ISKLJUČENO).
9. Podignite rezač u gornji položaj, dalje od operatera.
Proširivanje rupe s razvrtačem br. 341
1. Postavite razvrtač u položaj za proširivanje. Provjerite da
je sigurno postavljen kako bi spriječili njegovo pomica-
nje tijekom uporabe.
2. Pomaknite razvrtač otpuštanjem zasuna i klizanjem
razvrtača prema cijevi dok se zasun ne uključi.
3. Pomjerite REV/OFF/FOR (NATRAG/ISKLJUČENO/
NAPRIJED) (2/0/1) prekidač u položaj FOR (NAPRIJED)(1).
4. S obje ruke primite kotačić kolica.
5. Pritisnite nožni prekidač.
FOR
(NAPRIJED)
(1)
REV
(NATRAG)
(2)
Slika 22 - Proširivanje cijevi s razvrtačem,
okretanje stroja
6. Okrenite kotačić kolica kako biste pomaknuli razvrtač
prema kraju cijevi. Primijenite mali pritisak na kotačić kako
biste uveli razvrtač u cijev i uklonili krhotine prema želji.
