RIDGID 535M - Cabeças de Roscar Semi-Automáticas

Ajuda do deslize o gatilho
Posição o deslize o gatilho para o tamanho de tubo a roscar
(ver Figura 12).
• ½” e ¾” – A extremidade do tubo deve atingir a parte
inferior do Deslize do gatilho Slide.
• 1” to 2” – A extremidade do tubo deve atingir a haste
do Deslize do gatilho.
Tubo de 1”
a 2” atinge
esta
superfície
Deslizar
gatilho
Tubo de ½” e
¾” atingem
esta superfície

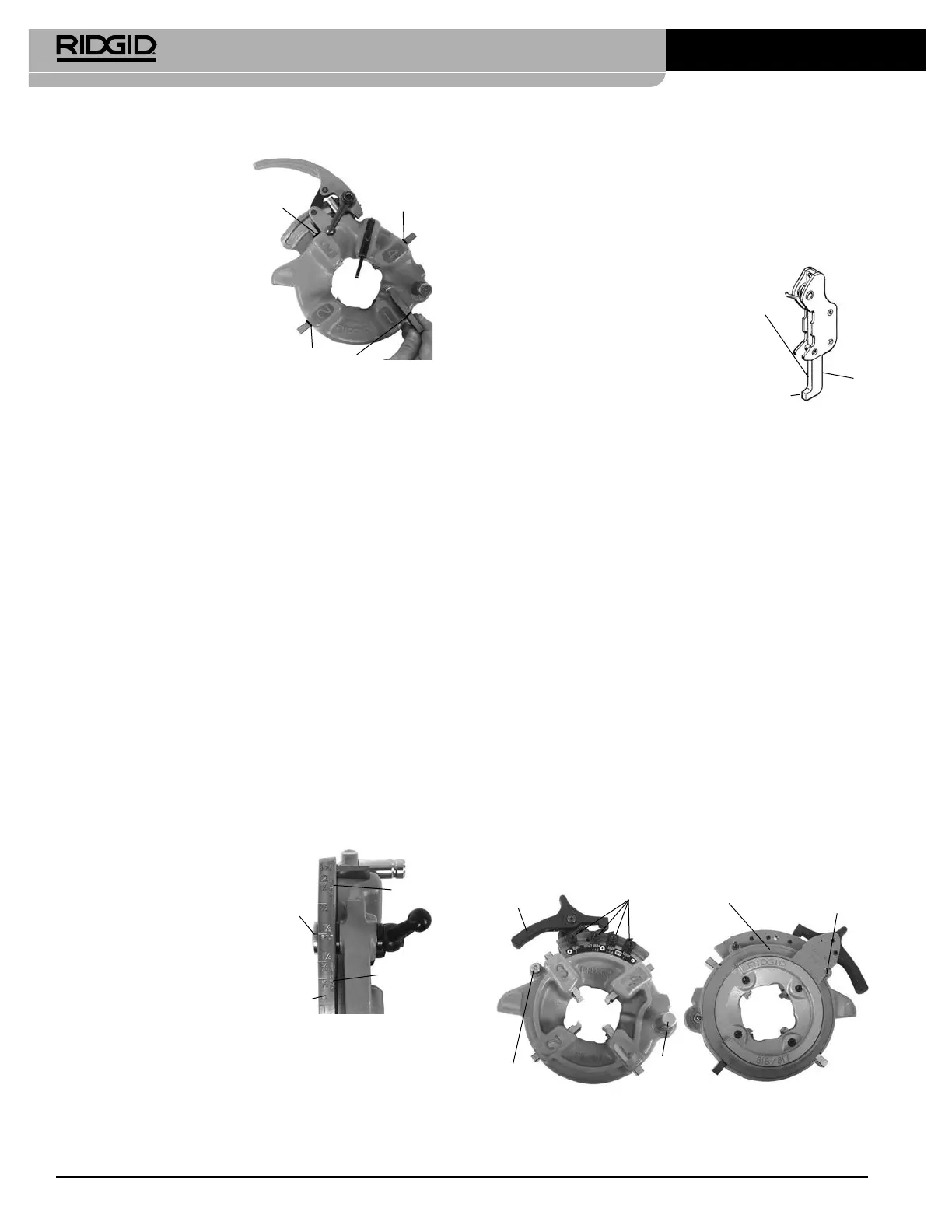

Figura 12 - Congurar o
gatilho
Para
• Tubo de⁄”, ¼” e ⁄”
• Roscas mais curtas ou mais
longas
• Parafuso
Empurre o deslize do gatilho para
cima e para fora do caminho. A cabeça
de roscar deve abrir-se manualmente.
Abrir a cabeça de roscar na extremidade da rosca
Quando utilizar o gatilho este irá contactar com a extremida-
de do tubo, fazendo com que a cabeça de roscar abra auto-
maticamente. Mantenha-se afastado da Alavanca automática
carregada por mola quando for libertada.
Para abrir a cabeça de roscar manualmente (com o deslize de
gatilho para cima), na extremidade da rosca:
• Roscas de tuboCónicas - Extremidade do tubo está em
cima da extremidade da tarraxa número 1.
• Roscas de parafuso e retas - Roscar o comprimento
desejado - verifique cuidadosamente a existência de
qualquer interferência entre as peças.
Desloque a alavanca automática para a posição OPEN, retrain-
do as tarraxas.
Cabeças de roscar semi-automáticas
As cabeças de roscar semi-automáticas incluem cabeças de
roscar Modelo 816/817 NPT (lado direito). As cabeças de ros-
car semi-automáticas podem ajustar-se rapidamente de ta-
manho para tamanho e são abertas e fechadas manualmente
para um comprimento especíco de rosca.
Botão do
êmbolo
Punho
Blocos de posição
Parar alteração
da tarraxa
Poste
Frente (Fechado)
Traseira (Aberta)
Placa do came
Figura 13 - Cabeça de tarraxa semi-automática
3. Afrouxe a alavanca aproximadamente 6 voltas completas.
Figura 10 - Inserir as tarraxas
Linha indicadora
Linha
indicadora
Linha
indicadora
4. Puxe o parafuso de blo-
queio para fora da ranhura
de barra de tamanho de
forma a que o pino cilín-
drico desvie da ranhura.
Posicione a barra de tama-
nho de forma a que a linha
no parafuso de bloqueio
esteja alinhada com a
marca REMOVE DIES.
5. Retire as tarraxas da
cabeça de roscar.
Insira as tarraxas apropriadas na cabeça de roscar, a extremi-
dade numerada para cima até a linha indicadora estar em
cima da extremidade da cabeça de roscar (ver Figura 10). Os
números das tarraxas têm de corresponder aos das ranhuras
na cabeça de roscar. Substitua sempre as tarraxas em conjun-
to - não misture tarraxas a partir de conjuntos diferentes .
6. Desloque a barra de tamanho de forma a que a linha
indicadora no parafuso de bloqueio esteja alinhada com
a marca de tamanho. Ajuste a inserção de tarraxa confor-
me necessário para permitir o movimento.
7. Certique-se de que o pino cilíndrico aponta no sentido
da marca REMOVE DIES.
8. Aperte a alavanca de xação.
Ajustar o tamanho da rosca
1. Instale a cabeça de roscar e desloque a cabeça de roscar
para a posição de roscar.
2. Afrouxe a alavanca de xação.
3. Posicione a barra de tamanho de forma a que a linha
indicadora no parafuso de bloqueio esteja alinhada com
a marca de tamanho na barra de tamanho.
Figura 11 – Ajustar o tama-
nho da rosca
Linha indi-
cadora
do para-
fuso
de blo-
queio
Barra
de
tama-
nho
"Por
cima"
"Por
baixo"
4. Se for necessário ajustar o
tamanho da rosca, defina a
linha do parafuso de bloqueio
ligeiramente desviada da
marca da barra de tamanho
na direção das marcas OVER
(rosca de diâmetro grande,
menos voltas de encaixe do
acessório) ou UNDER (rosca de
diâmetro pequeno, mais voltas
de encaixe do acessório) .
5. Aperte a alavanca de xação.
164
535 Mandril Manual/535 Máquinas de roscar de mandril automático
999-998-086.09_REV. C
