RIDGID 535M - Selbstöffnende Schneidköpfe

4. Wenn die Anpassung der
Gewindegröße erforderlich ist,
stellen Sie die Anzeigelinie des
Verbindungsstücks leicht über
oder unter die Markierung
auf der Größenanzeige in
Richtung der Markierung
OVER (Über) (Gewinde mit
größerem Durchmesser,
geringere Anzahl von
Drehungen für Eingriff des
Anschlussstücks) oder UNDER
(Unter) (Gewinde mit kleine-
rem Durchmesser, höhere
Anzahl von Drehungen für Eingri des Anschlussstücks).
5. Ziehen Sie den Klemmhebel an.
Öffnen des Schneidkopfes am Ende
des Schneidvorgangs
Am Ende des Schneidvorgangs:
• Rohrgewinde – Ende des Gewinderohrs schließt bün-
dig mit Ende der Schneidbacke 1 ab.
• Schraubengewinde – Schneiden Sie das Gewinde
über die gewünschte Länge. – Achten Sie auf etwaige
Behinderungen der Teile untereinander.
Bringen Sie den Auswurfhebel in die Stellung OPEN (Oen),
wodurch die Schneidbacken zurückgezogen werden.
Selbstöffnende Schneidköpfe
Die Schneidköpfe des Modells 815A sind selbstönende
Schneidköpfe. Für Rohrgrößen von 1/2” bis 2” kann ein Auslöse-
mechanismus zum Önen des Schneidkopfes nach Abschluss
des Gewindeschneidvorgangs verwendet werden. Für Grö-
ßen von ⁄” bis ⁄” und bei Bedarf für weitere Größen kann der
Schneidkopf nach Abschluss des Schneidvorgangs manuell ge-
önet werden.
Auswurfhebel
Auslösebau-
gruppe
Klemmhebel
G
rößenanzeige
Spannstift
Mar
-
kie-
rungs-
linie
Sperr-
schr
aube
Markierung „Remove Dies“
(Schneidbacken entfernen)
Auslöse-
schieber

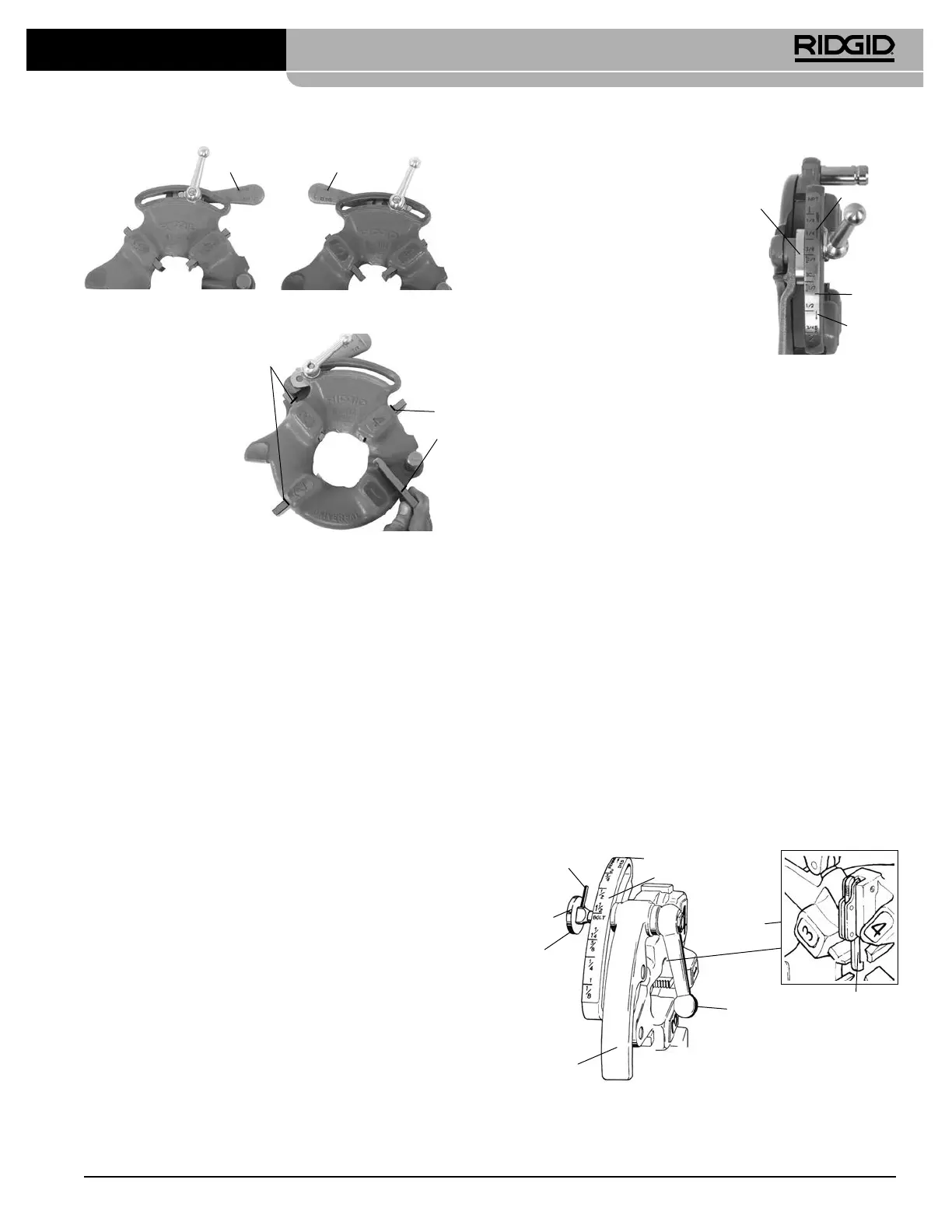

Abbildung 8 – Selbstönender Universal-Schneidkopf
Auswurfhebel
Auswurfhebel
Offen
Geschlossen
Abbildung 5 – Hebelstellung Oen/Geschlossen
Anzeige-
linie
Abbildung 6 – Einsetzen der
Schneidbacken
Anzeige-
linie
3. Lösen Sie den
Klemmhebel
um etwa drei
Umdrehungen.
4. Heben Sie die Zunge
der Futterscheibe
aus dem Schlitz in
der Größenanzeige.
Bewegen Sie die
Futterscheibe zum
Ende des Schlitzes
(Abbildung 6).
5. Entfernen Sie die Schneidbacken aus dem Schneidkopf.
6. Schieben Sie die entsprechenden Schneidbacken mit der
nummerierten Kante nach oben in den Schneidkopf, bis
die Anzeigelinie bündig mit der Kante des Schneidkopfes
abschließt (siehe Abbildung 6). Die Zahlen auf den
Schneidbacken müssen denen an den Schlitzen des
Schneidkopfs entsprechen. Wechseln Sie die Backen immer
im Satz. Vermischen Sie keine Backen verschiedener Sätze.
7. Schieben Sie die Anzeigelinie des Verbindungsstücks,
bis sie der Markierung der gewünschten Größe auf
der Größenanzeige entspricht. Die Schneidbacke beim
Einsetzen nach Bedarf so anpassen, dass eine Bewegung
möglich ist. Die Zunge der Futterscheibe sollte sich in
dem Schlitz links benden.
8. Ziehen Sie den Klemmhebel an.
Einstellung der Gewindegröße
1. Montieren Sie den Schneidkopf und bringen Sie ihn in
die Gewindeschneidstellung.
2. Lösen Sie den Klemmhebel.
3. Beginnen Sie mit der Anzeigemarkierung des Verbindungsstücks
an der Markierung der gewünschten Größe auf der
Größenanzeige. Stellen Sie bei Gewindeschneidköpfen
die Markierung des Verbindungsstücks auf die Linie
der Größenanzeige ein. Stellen Sie zum Schneiden von
Schraubengewinden mit einem Universal-Schneidkopf alle
Schraubenschneidbacken auf die Linie BOLT (Schraube) auf der
Größenanzeige (Abbildung 7).
Abbildung 7 – Einstellung der
Gewindegröße
Anzei-
gemar-
kierung
Verbin-
dungs-
stück
Größe-
nan-
zeige
„Unter“
„Über“
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
85
999-998-086.09_REV. C
