• Trykk inn og hold inne fotbryteren. Undersøk om de
bevegelige delene er feiljustert, fastkilt eller om de
lager rare lyder, og se etter andre uvanlige forhold. Ta
foten bort fra fotbryteren. Hvis det oppdages noen
uvanlige forhold, må ikke maskinen brukes før den
har blitt reparert. For 535 autochuck-maskiner må
det bekreftes at FOR-rotasjon lukker chucken og REV-
rotasjonen åpner den.
• Plasser gjengehodet i driftsstilling. Trykk inn og hold
inne fotbryteren. Sjekk at det strømmer olje gjennom
gjengehodet. Ta foten bort fra fotbryteren.
14. Flytt REV/OFF/FOR-bryteren til stillingen OFF og trekk
maskinens støpsel ut av stikkontakten med tørre hender.
Gjengehode oppsett og bruk
Gjengemaskinene 535 manuell chuck /535 autochuck kan
brukes med mange ulike RIDGID gjengehoder for å kutte rør
og boltgjenger. Informasjon er inkludert her for hurtigåp-
nende, selvåpnende og semiautomatiske gjengehoder. Se
RIDGID-katalogen for andre tilgjengelige gjengehoder.
Gjengehoder som bruker universale gjengebakker for rør
trenger ett sett gjengebakker for hver av de følgende rørdi-
mensjonsområdene: (⁄"), (¼" og ⁄"), (½" og ¾") og (1" til og
med 2"). NPT/NPSM-gjengebakker må brukes i NPT-gjenge-
hoder og BSPT/BSPP-gjengebakker må brukes i BSPT-gjen-
gehoder – Knastskiven er merket for hver.
Gjengehoder som bruker boltgjengebakker trenger et eget
sett med gjengebakker for hver spesikke gjengestørrelse.
Høyhastighetsgjengebakker anbefales for gjenging ved
40 o/min og høyere hastigheter. Se RIDGID-katalogen for gjen-
gebakker tilgjengelige for ditt gjengehode.
Skjær alltid prøvegjenger for å bekrefte riktig gjengedimen-
sjon etter at du bytter/justerer gjengebakkene.
Fjerne/installere gjengehode
Sett gjengehodestolpen inn i eller ern den fra hullet i mas-
kinvognen. Når den er satt helt inn, vil gjengehodet bli holdt
på plass. Når det er installert, kan gjengehodet svinges på
stangen for å justere det til røret, eller det kan svinges opp og
unna vei for å bruke kutter eller brotsj.
Hurtigåpnende gjengehoder
Hurtigåpnende gjengehoder inkluderer modell 811A og
531/532 bolt. Hurtigåpnende gjengehoder åpnes og lukkes
manuelt for brukerspesisert gjengelengde.
Utløserarm
Størrelsesstolpe
Skivetunge
Ledd
Klemmespak (sekskantmutter
på monogjengebakker)
Stolpe
Gjengebakker
Hull for låsestift (H gjengehoder)

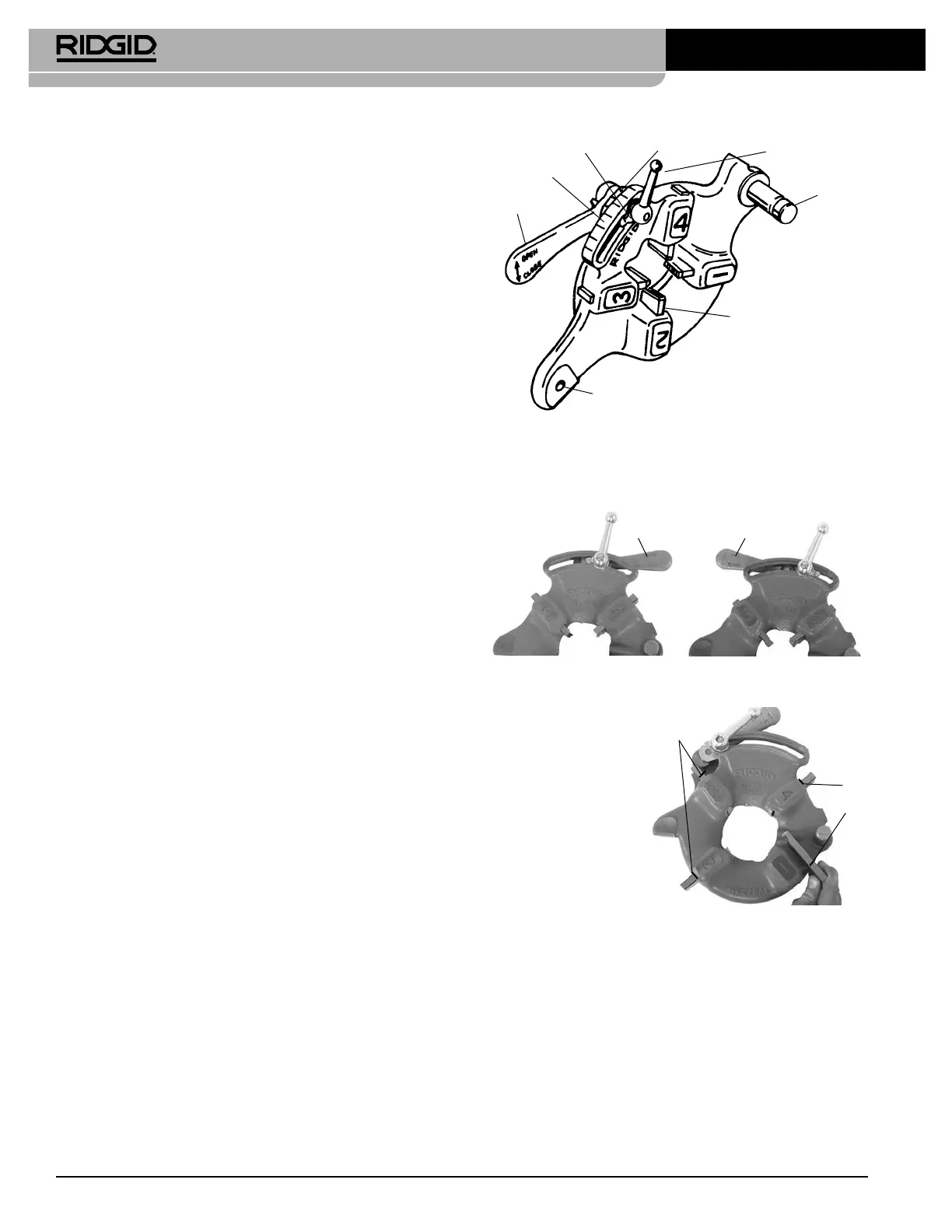

Figur 4 – Hurtigåpnende gjengehode
Sette inn / skifte gjengebakkene
1. Plasser gjengehodet med tallene opp.
2. Flytt utløserarmen til stillingen OPEN (gur 5).
Utløserarm
Utløserarm
Åpen
Lukket
Figur 5 – Åpen/lukket armposisjon
Indika-
torlinje
Figur 6 – Sette inn gjengebakker
Indikator-
linje
3. Løsne klemmes-
paken omtrent tre
omganger.
4. Løft tungen på skiven
ut av sporet på stør-
relsesstolpen. Flytt
skiven til enden av
sporet (gur 6).
5. Fjern gjengebakkene
fra gjengehodet.
6. Sett passende gjengebakker inn i gjengehodet, numme-
rert kant opp inntil indikatorlinjen er i ukt med kanten
på gjengehodet (se gur 6). Tallene på gjengebakkene må
stemme med tallene på sporene på gjengehodene. Skift
alltid gjengebakkene som sett – ikke miks gjengebakker
fra ulike sett.
7. Flytt leddindeksmerket så det er på linje med ønsket størrel-
sesmerke på størrelsesstolpen. Juster gjengebakkeinnset-
tingen som nødvendig for å tillate bevegelse. Skivetungen
skal være i sporet til venstre.
8. Stram klemmespaken.
234
