4.
Zwinąć przewód zasilający i przewód wyłącznika nożnego.
W razie potrzeby, zdemontować maszynę z podstawy.
5. Zachować ostrożność przy podnoszeniu i przemieszcza-
niu maszyny, przestrzegać instrukcji podstawy. Pamiętać
o ciężarze maszyny.

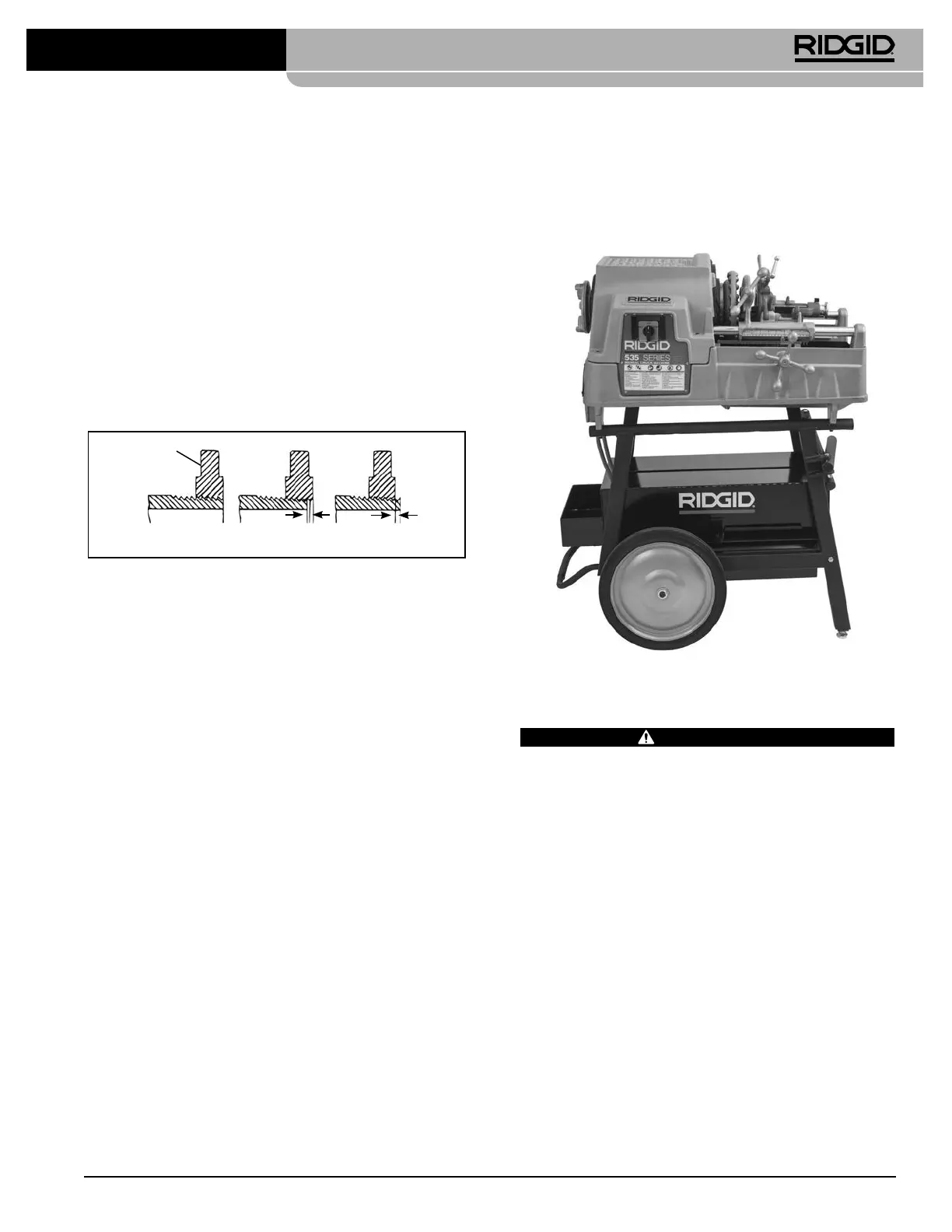

Rysunek 28 – Maszyna przygotowana do transportu
Instrukcje konserwacji
OSTRZEŻENIE
Przed przystąpieniem do jakichkolwiek czynności
konserwacyjnych lub regulacyjnych upewnić się,
że przełącznik REV/OFF/FOR znajduje się w poło-
żeniu OFF i maszyna jest odłączona od zasilania
elektrycznego.
Gwinciarkę należy konserwować według tych pro-
cedur, aby zmniejszyć ryzyko obrażeń na skutek
porażenia prądem elektrycznym, zaplątania i in-
nych przyczyn.
Czyszczenie
Po każdym użyciu należy usunąć wióry z gwintowania z tacki
na wióry i wytrzeć wszystkie pozostałości oleju. Wytrzeć
olej ze wszystkich odsłoniętych powierzchni, zwłaszcza
powierzchni elementów poruszających się względem innych
elementów maszyny np. szyn sań.
Jeśli wkładki szczęk nie chwytają i wymagają wyczyszczenia,
do usunięcia wszelkiego nagromadzonego kamienia rurowe-
go itd. użyć szczotki drucianej.
3. Sprawdzić wymiar gwintu.
• Preferowaną metodą sprawdzania rozmiaru gwintu
jest pomiar za pomocą sprawdzianu pierścieniowe-
go. Istnieją różne rodzaje sprawdzianów pierście-
niowych, a sposób ich użycia może różnić się od
pokazanego poniżej.
• Nakręcić sprawdzian pierścieniowy na gwint ręką do
oporu.
•
Sprawdzić, jak daleko końcówka rury wystaje ze spraw-
dzianu pierścieniowego, Końcówka rury powinna
zrównać się z bokiem sprawdzianu z tolerancją puls
minus jednego obrotu. Jeśli pomiar gwintu sprawdzia-
nem nie jest prawidłowy, odciąć gwint, ustawić gło-
wicę i wyciąć nowy gwint. Gwint o nieprawidłowym
pomiarze sprawdzianem może przeciekać.
Wyrównane
(licowanie) (rozmiar
podstawowy)
Większy o jeden
obrót (rozmiar
maksymalny)
Mniejszy o jeden
obrót (rozmiar
minimalny)
Sprawdzian pierścieniowy
Rysunek 27 – Sprawdzanie wymiaru gwintu
•
Jeśli sprawdzian pierścieniowy do sprawdzenia roz-
miaru gwintu nie jest dostępny, można użyć nowego
czystego elementu mocującego, odpowiadającego
przyrządowi używanego do sprawdzania wymiaru
gwintu. Gwinty NPT 2-calowe i mniejsze należy tak
naciąć, aby uzyskać szczelne połączenie ze złączem
po dokręceniu ręką o 4-5 obrotów; dla gwintów BSPT
szczelne połączenie powinno się uzyskać po 3 obrotach.
4. Aby uzyskać informacje na temat regulacji rozmiaru
gwintu, zob. Regulacja rozmiaru gwintu w punkcie
Konguracja i używanie głowicy gwinciarskiej .
5. Wykonać test orurowania zgodnie z lokalnymi normami
i obowiązującą praktyką.
Przygotowanie maszyny do transportu
1.
Upewnić się, że przełącznik REV/OFF/FOR znajduje się
w położeniu OFF i przewód zasilający jest odłączony od
gniazda zasilania.
2.
Usunąć wióry i inne zanieczyszczenia z tacy na wióry. Aby
zapobiec przewróceniu się lub przechyleniu maszyny, usnąć
lub zabezpieczyć wszelkie luźne wyposażenie lub luźny
materiał w maszynie. Usunąć wszelki olej i wszelkie zanie-
czyszczenia z podłoża.
3.
Ustawić obcinak, rozwiertaki i głowicę gwinciarską w poło-
żeniu roboczym.
Gwinciarka mod. 535 z uchwytem ręcznym / z uchwytem automatycznym
291
999-998-086.09_REV. C
