2. Aseta tarrainpala sivuttain lukitustappiin ja paina mah-
dollisimman alas (kuva 33).
3. Pidä tarrainpalaa alhaalla ja käännä ruuvitaltalla niin, että
hampaat ovat ylöspäin.
Hiiliharjojen vaihtaminen
(yleismoottoriyksiköt)
Tarkasta moottorin harjat 6 kuukauden välein. Vaihda harjat,
kun ne ovat kuluneet alle ½” mittaan.
1. Kytke kone irti virtalähteestä.
2. Irrota yläkansi.
Harja-
suojus

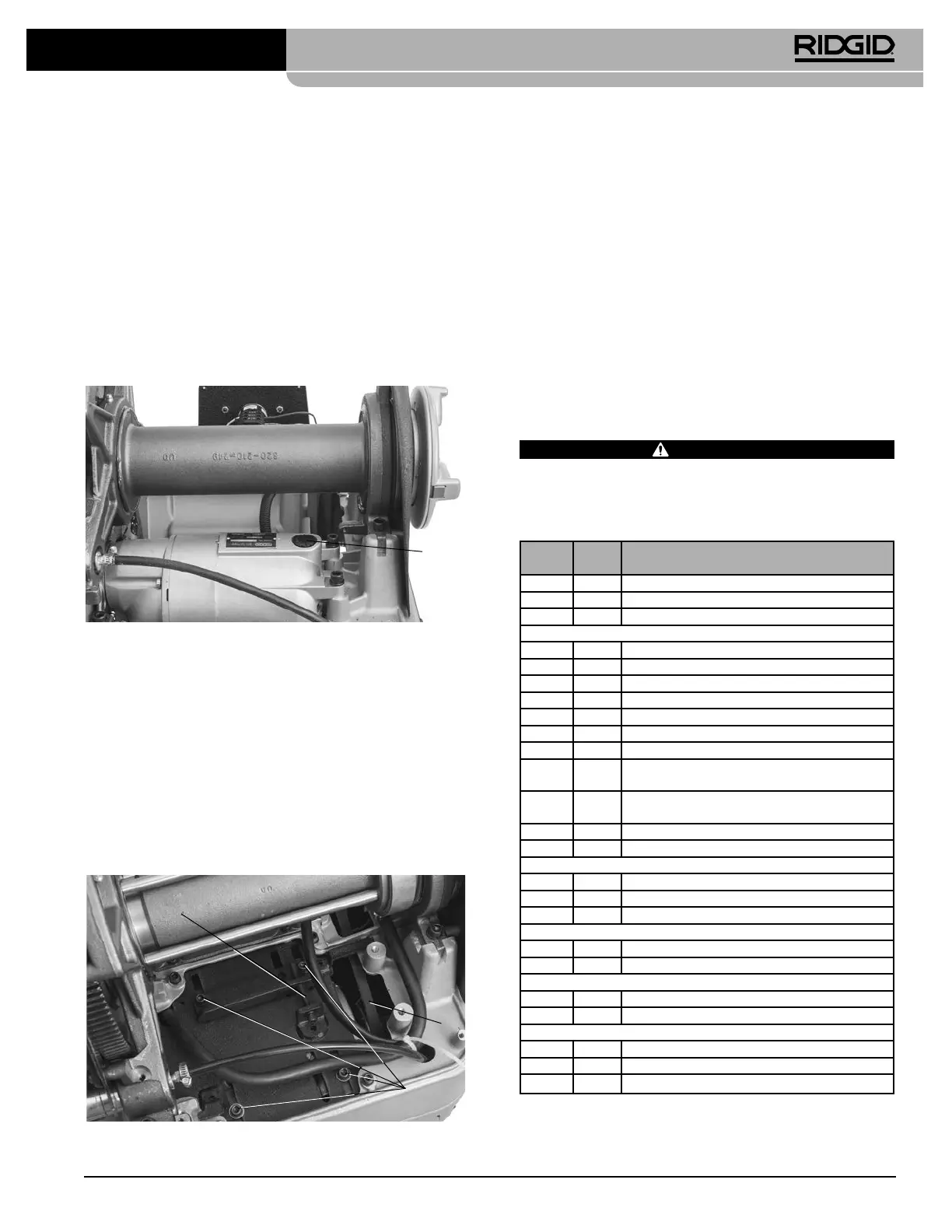

Kuva 34 – Moottorin kannen irrotus / harjojen vaihto
3. Irrota harjasuojukset (sekä moottorin päältä että poh-
jasta). Irrota ja tarkasta harjat. Vaihda harjat, kun ne ovat
kuluneet alle ½” mittaan. Tarkasta kollektori kulumisen
varalta. Jos erittäin kuluneet, toimita kone huollettavaksi.
4. Asenna harjat takaisin paikalleen/asenna uudet harjat.
Kokoa yksikkö. Asenna kaikki suojukset ennen koneen
käyttöä.
Kiilahihnan kiristäminen/vaihtaminen
(induktiomoottoriyksiköt)
Hihnankiristin
Moottori-
kiinnikkeet
Kiilahihna
Kuva 35 – Hihnan kiristys
Tarkista kiilahihnojen kireys rasvanippojen voitelun yhteydes-
sä. Paina kohtuullisella sormivoimalla (noin 2 kg (4 paunaa))
hihnan keskeltä. Hihnan tulee painua noin ⁄” (3 mm) (kuva 35).
1. Löysää neljä kiinnikettä, joilla moottori on kiinnitetty moot-
toritelineeseen .
2. Jos hihna vaihdetaan, löysää hihnankiristin. Työnnä
moottoria hihnapyörää kohti. Irota ja vaihda hihna.
3. Kiristä hihnankiristin.
4. Varmista, että hihnapyörät ovat linjassa, ja tarkista, että
hihna on kiristetty kunnolla. Kiritä 4 kiinnikettä, joilla
moottori on kiinnitetty moottoritelineeseen.
Lisävarusteet
VAROITUS
Pienennä vakavan loukkaantumisen vaaraa käyt-
tämällä ainoastaan laitteita, jotka on suunniteltu
RIDGID 535 manuaalisella istukalla/535 automaat-
ti-istukalla varustetuille kierteityskoneille.
Luettelo
nro Malli Kuvaus
42365 341 Jyrsin
42390 820 Leikkuuterä
41620 — Moottorin välitysrattaiden rasva
Kierrepäät
42485 4U Kierrepääteline
42490 6U Kierrepääteline
97065 811A NPT-kierrepää pika-avauksella oikeakätinen
97075 815A NPT-kierrepää itseaukeava oikeakätinen
23282 842 NPT-kierrepää pika-avauksella vasenkätinen
97070 811A BSPT-kierrepää pika-avauksella oikeakätinen
97080 815A BSPT-kierrepää itseaukeava oikeakätinen
97045 531 Pulttikierrepää pika-avauksella oikea-/vasenkät.
¼" - 1"
97050 532 Pulttikierrepää pika-avauksella oikea-/vasenkät.
1 ⁄" - 2"
84537 816 Puoliautomaattinen kierrepää ⁄” - ¾”
84532 817 Puoliautomaattinen kierrepää 1” - 2”
Kierteityskoneiden jalustat
92457 100A Yleisjalka & telinejalusta
92462 150A Yleispyörä & telinejalusta
92467 200A Yleispyörä & laatikkojalusta
Nippaistukat
51005 819 Nippaistukka ½” - 2” NPT
68160 819 Nippaistukka ½” - 2” BSPT
Vain manuaali-istukalla varustetuille 535-koneille
96517 MJ-1 535 Vasenkätinen kierteityssarja
97365 — Leukojen tarrainpalat pinnoitetulle putkelle
Vain automaatti-istukalla varustetuille 535-koneille
12138 535A Vasenkätinen kierteityssarja
94017 — Etuleuka
35867 839 Sovitinsarja 819 nippaistukalle
535 manuaalisella istukalla/535 automaatti-istukalla varustetut kierteityskoneet
