Roscadoras de mandril manual 535 y de mandril automático 535
4. Enrolle el cable de electricidad y el cable del interruptor
de pie. Si corresponde, quite la máquina del soporte.
5. Proceda con cautela cuando levante y mueva la
máquina. Siga las instrucciones del soporte. Esté con-
sciente del peso de la máquina.

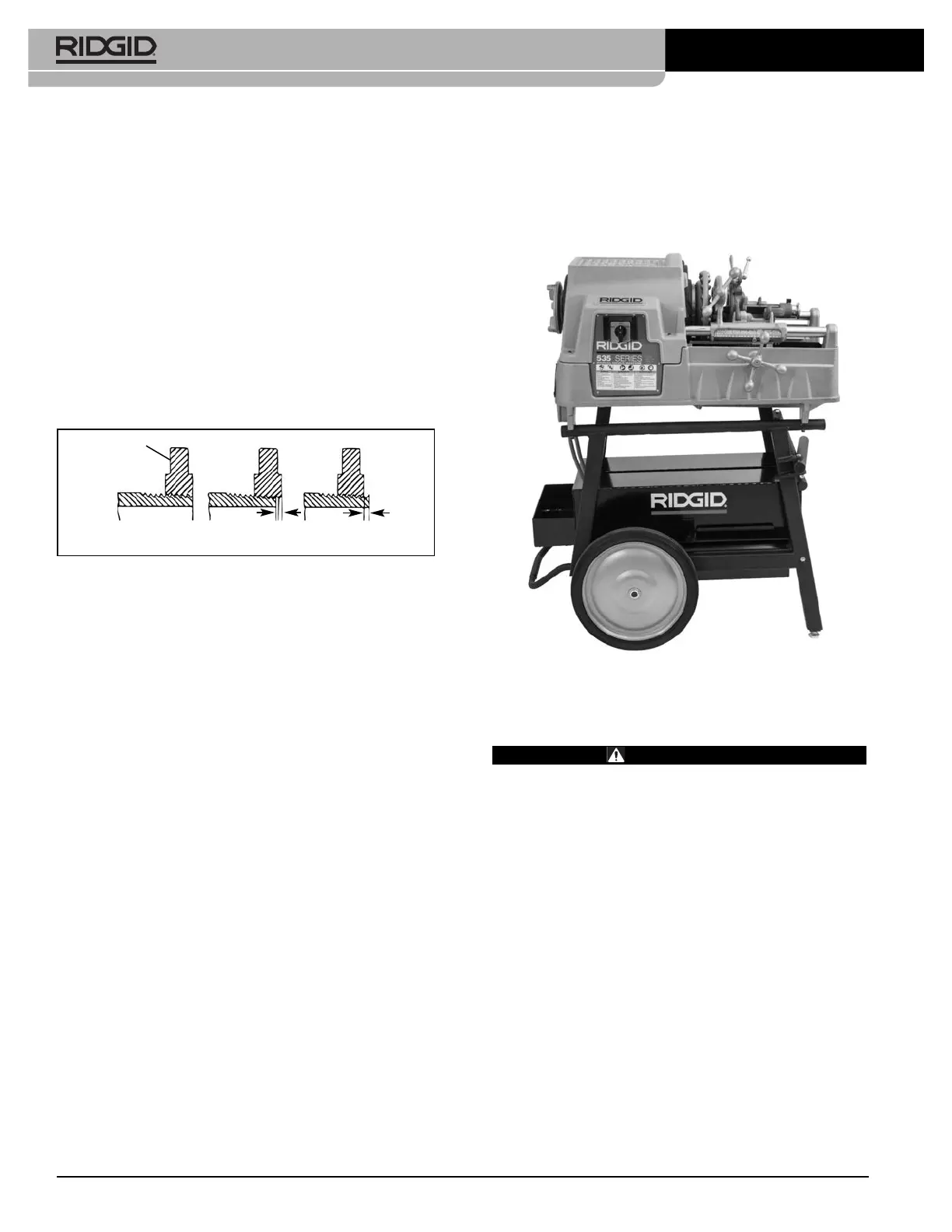

Figura 28 – Máquina preparada para su transporte
Instrucciones de mantenimiento
ADVERTENCIA
Antes de hacer algún trabajo de mantenimiento o
ajustes, asegure que el conmutador RETROCE-
SO/APAGADO/AVANCE esté en la posición APAGADO
y la máquina esté desenchufada.
Haga la mantención de la máquina de acuerdo con
estos procedimientos para reducir el riesgo de
lesiones por choque de electricidad, enmarañamien-
to y otras causas.
Limpieza
Después de cada uso, vacíe la bandeja de virutas y con
un paño limpie los residuos de aceite. Con un paño,
quite el aceite de todas las superficies expuestas, espe-
cialmente las zonas que tienen cierto movimiento, como
los rieles del carro.
Si las piezas de la mordaza no agarran bien y es nece-
sario limpiarlas, use una escobilla de alambre para elim-
inar residuos de incrustaciones, etc.
3. Inspeccione el tamaño de la rosca.
• El método preferido para revisar el tamaño de la
rosca es mediante un calibrador anular. Hay cali-
bradores anulares de diversos estilos; su uso puede
ser diferente a lo que se muestra aquí.
• Enrosque el calibrador anular en la rosca y apriete
la conexión con la mano.
• Observe el extremo del tubo y vea cuánto se
asoma más allá del calibrador anular. El extremo del
tubo debe quedar al ras con el borde del cali-
brador, más/menos una vuelta. Si la rosca no mide
lo que corresponde, corte el tubo para eliminar la
rosca, ajuste el cabezal de terrajas y corte otra
rosca. El uso de una rosca que no cumple con la
medición correcta puede causar fugas.
Figura 27 – Revisión del tamaño de la rosca
• Si no dispone de un calibrador anular para verificar
el tamaño de la rosca, se puede usar en su lugar un
acoplamiento limpio, nuevo y representativo de los
acoplamientos usados en la obra. Para roscas NPT
de 2" o menos, el tubo debe labrarse para poder
apretar la conexión con 4 a 5 vueltas a mano con el
acoplamiento. Para roscas BSPT de 2" o menos, la
conexión se logra apretar con 3 vueltas a mano.
4. Para ajustar el tamaño de la rosca, vea Ajuste del
tamaño de la rosca en la sección Instalación y uso
del cabezal de terrajas.
5. Someta el sistema de tuberías a pruebas conforme a
los códigos locales y las prácticas normales.
Preparación de la máquina para su
transporte
1. Para ajustar el tamaño de la rosca, vea Ajuste del
tamaño de la rosca en la sección Instalación y uso
del cabezal de terrajas.
2. Limpie la bandeja de virutas para eliminar virutas y
otros residuos. Quite o fije todos los equipos y mate-
riales conectados a la máquina y al soporte antes de
moverlos, para que no se vuelquen y se caigan.
Limpie el piso para quitarle el aceite y residuos.
3. Coloque el cortador, escariador y cabezal de terrajas
en la posición de operación.
Al ras
(dimensión
básica)
Sobredimensionado
en una vuelta
(dimensión máxima)
Subdimensionado
en una vuelta
(dimensión mínima)
Calibrador
anular
