999-998-086.09_REV. C 71
Roscadoras de mandril manual 535 y de mandril automático 535

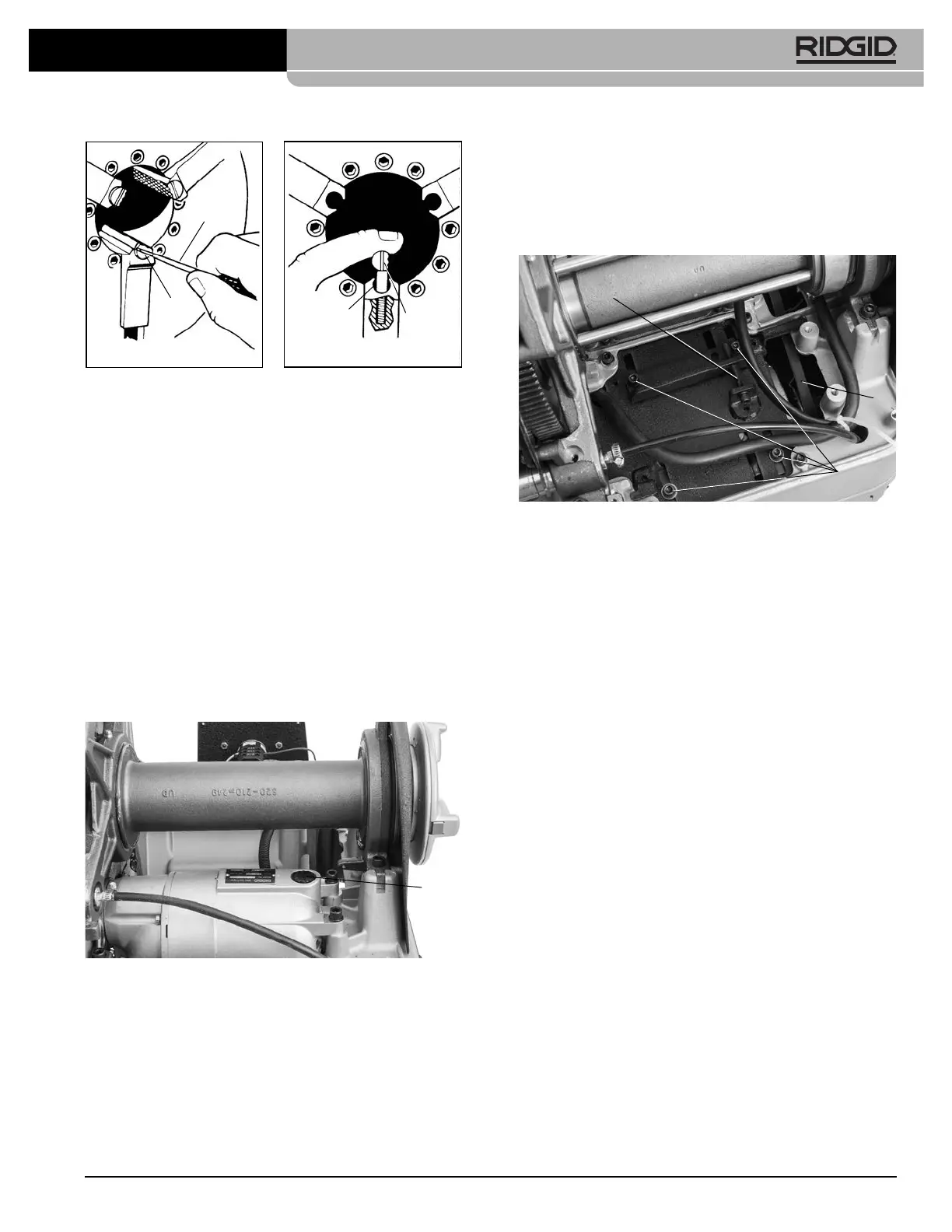

Figura 33 – Cambio de las piezas de inserción de la
mordaza
2. Coloque la pieza de inserción de lado sobre el
pasador de bloqueo y presione hacia abajo lo s
que pueda (Figura 33).
3. Presione la pieza de inserción firmemente hacia
abajo. Con el destornillador, gire la pieza para que los
dientes estén orientados hacia arriba.
Reemplazo de las escobillas de carbón
(unidades de motor universal)
Revise las escobillas del motor cada 6 meses. Reemplace
las escobillas cuando por desgaste miden menos de ½" (12
mm).
1. Desenchufe la máquina.
2. Quite la tapa superior.
Figura 34 – Extracción de la tapa del motor para cambiar
las escobillas
3. Desatornille las tapas de las escobillas de la parte
superior y la parte inferior del motor. Extraiga las esco-
billas e inspeccnelas. Cambie las escobillas si el
desgaste las ha reducido a menos de ½". Inspeccione
el conmutador para ver si está desgastado. Si está muy
desgastado, ene la máquina a servicio.
4. Vuelva a instalar las escobillas o coloque escobillas
nuevas. Vuelva a montar la unidad. Coloque todas las
tapas antes de hacer funcionar la máquina.
Tensión y cambio de la correa V
(unidades de motor de inducción)
Figura 35 – Tensión de la correa
Cuando lubrique los acoplamientos de engrase, revise la
tensión de la correa V. Aplique una fuerza moderada con un
dedo, de como 4 libras (2 kg) en el punto medio de la
correa. La correa debería desplazarse en aproximada-
mente 1/8" (3 mm) (Figura 35).
1. Afloje los cuatro sujetadores que unen el motor al
bastidor.
2. Si debe cambiar la correa, afloje el tensor de la correa.
Deslice el motor hacia la polea. Quite la correa y
coloque una nueva.
3. Apriete el tensor de la correa.
4. Asegure que las poleas esn alineadas y confirme
que la correa tenga la tensión apropiada. Apriete los
cuatro sujetadores que unen el motor al bastidor.
Tapa
de la
escobilla
Tensor de
la correa
Sujetadores
del motor
Correa V
Extraccn
Colocación
Destornillador
Pieza de
inserción
Pasador de
bloqueo
Dientes
PRESIONE
HACIA ABAJO
