999-998-086.09_REV. C 37
Machines à leter à mandrin manuel et mandrin automatique type 535
• Tenez-vous de manière à pouvoir maintenir votre
équilibre à tout moment, sans avoir à vous pencher
en avant.

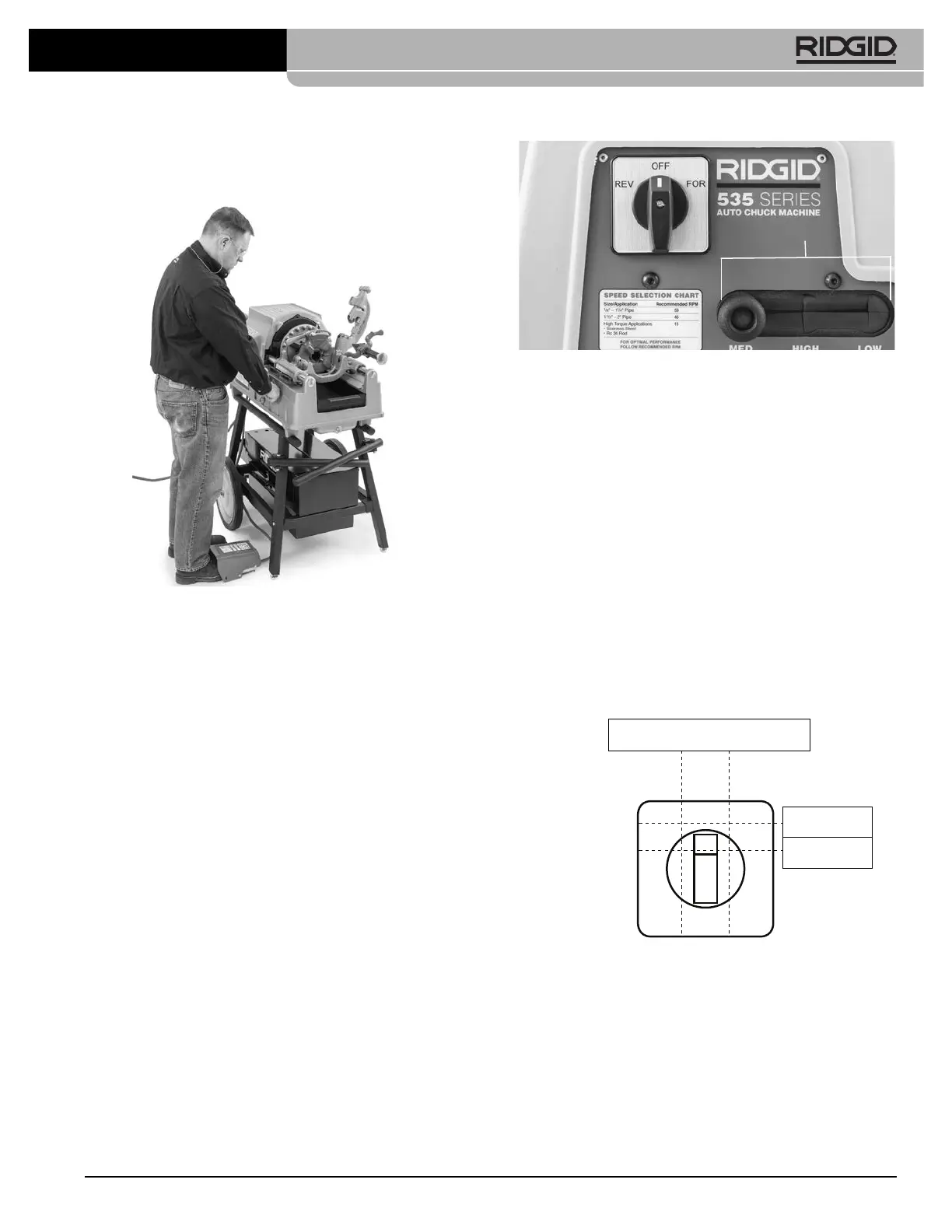

Figure 17 – Position opératoire
Changement de vitesse de rotation
Les machines à fileter de la série 535 sont disponibles en
vitesse de rotation unique ou vitesses multiples. Toutes les
vitesses de rotation peuvent servir à la coupe et à
l’alésage des tuyaux.
Sélection de vitesse de rotation
• Jusqu’à 36 t/min – Pour le filetage des tuyaux et
boulons, ainsi que pour les applications à couple
élevé telles que l’acier inoxydable et les métaux durs.
• 46 t/min – Pour le filetage des tuyaux d’un maximum
de 2" de diamètre. L’utilisation de filières haute-vitesse
est recommandée.
• 54 et 58 t/min – Pour le filetage des tuyaux d’un max-
imum de 1¼" de diamètre. L’utilisation de filières haute-
vitesse est recommandée.
• Au-delà de 58 t/min – Inadapté au filetage. A n’utiliser
que pour la coupe et l’alésage des tuyaux.
Si la machine cale en cours d’opération, relâchez immé-
diatement la pédale de commande et mettez la machine
en basse vitesse (LOW). Ne changez pas de vitesse en
cours de coupe, d’alésage ou de filetage.
Si la machine est équipée d’un sélecteur de vitesses
(Figure 18) :
Figure 18 – Sélecteur de vitesses de la 535
1. Tirez sur le bouton du sélecteur.
2. Amenez le sélecteur à la vitesse voulue, puis engagez
le bouton dans l’évidement correspondant.
Si le sélecteur refuse de bouger, appuyez momen-
tanément sur la pédale de commande, attendez que
la machine s’arrête complètement, puis essayez à
nouveau. Ne tentez pas de changer de vitesse
lorsque la machine tourne.
Les machines triphasées de 400 volts peuvent tourner soit
à 35 t/min, soit à 70 t/min. La sélection se fait à partir de
son commutateur REV/OFF/FOR qui porte les marque 2-
1-0-1-2, où « 0 » correspond à la position « OFF » (arrêt),
le chiffre « 1 » à une vitesse de rotation de 35 t/min en
marche avant et marche arrière, et le « 2 » à une vitesse
de rotation de 70 t/min en marche avant et marche arrière
(Figure 19).
Figure 19 – Commande de vitesse et de sens de rotation
de la 535 400V triphasée
Utilisation du coupe-tube n
o
820
1. Ouvrez le coupe-tube en tournant sa vis d’avancement
en sens antihoraire. Rabaissez le coupe-tube en posi-
tion de coupe. Alignez le galet de coupe avec la mar-
que sur le tuyau. La coupe de tuyaux filetés ou
endommagés risque d’endommager le galet de coupe.
Sélecteur
REV FOR
2
11
0
2
OFF
Switch Position
35 RPM
70 RPM
Position du commutateur
35 t/min
70 t/min
