Vzdrževanje oljnega sistema
Zdrsnite pladenj z ostružki navzven.
Naj bo mrežica oljnega ltra čista za zadosten pretok olja. Mre-
žica oljnega ltra se nahaja na dnu oljnega rezervoarja. Popusti-
te vijake, ki pritrjujejo lter na dno, odstranite lter iz oljne linije
in očistite. Ne upravljajte z napravo, ko je oljni lter odstranjen.
Sito
oljnega
filtra
Pladenj z
ostružki

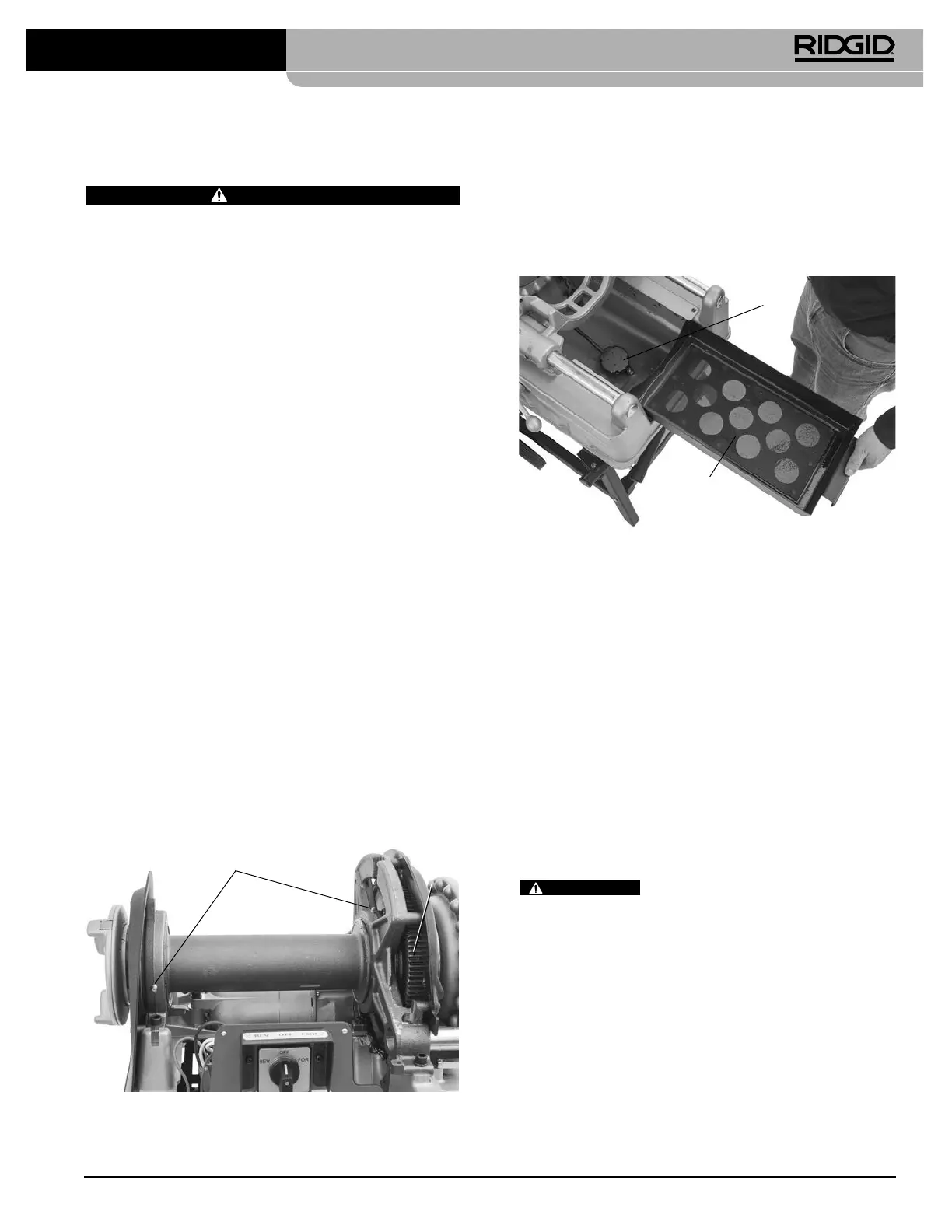

Slika 30 - Odstranjevanje pladnja z ostružki
Zamenjajte olje rezanja navojev, ko postane umazano ali
vsebuje primesi. Za odceditev olja namestite zabojnik pod
izpustni vijak in odstranite vijak. Očistite usedline iz dna re-
zervoarja. Uporabite RIDGID Olje za rezanje navojev za visoko
kakovostne navoje in maksimalno življenjsko dobo navojnih
rezalnikov. V rezervoarju v dnu naprave je približno 7 qt (6,6 l)
olja za rezanje navojev.
Oljna črpalka se mora sama napolniti, če je sistem čist. Če se
ne, to nakazuje, da je črpalka obrabljena in mora biti servisira-
na. Ne poskušajte napolniti črpalke.
Polnjenje oljne črpalke model A
Trenutne 535 naprave za rezanje navojev uporabljajo črpalko
s samodejnim polnjenjem. Naprave, izdelane pred 1. junijem
1996 imajo črpalko za olje model A in jih bo morda treba
napolniti.
OPOZORILO
Naprave za rezanje navojev RIDGID model
535, 500 in 500A, ki so opremljeni s črpalko za olje model A,
morajo imeti razširitveno odprtino cevi za polnjenje črpalke za
olje in odprtino za dostop do zgornjega pokrova, da se črpalko
za olje napolnite, ne da bi odstranili zgornji pokrov naprave. To
zmanjša tveganje poškodb zaradi vzpostavitve stika z notra-
njim gonilom naprave. Če vaša naprava, izdelana pred letom
1996, nima razširitve cevnega priključka in odprtine za dostop
v zgornjem pokrovu, močno priporočamo, da jih dodate. Obr-
nite se na oddelek za tehnične storitve za Ridge Tool na naslovu
rtctechservices@emerson.com, ali pokličite (800) 519-3456 gle-
de politike nameščanja.
Navodila za vzdrževanje
OPOZORILO
Pred izvajanjem vzdrževanja ali prilagoditev se pre-
pričajte, da je stikalo za REV/OFF/FOR v položaju OFF
in da je naprava odklopljena.
Napravo za rezanje navojev vzdržujte skladno s temi
postopki, da zmanjšate tveganje telesnih poškodb za-
radi električnega udara, zapletanja in drugih vzrokov.
Čiščenje
Po vsaki uporabi izpraznite ostružke zaradi rezanja navojev
iz pladnja z ostružki in obrišite ostanke olja. Obrišite olje
iz izpostavljenih površin, predvsem z območja relativnega
gibanja, kot so tirnice nosilca.
Če vstavki čeljusti ne primejo in morajo biti očiščeni, upora-
bite žičnato krtačo, da odstranite vsako nabiranje ostankov
na cevi ipd.
Odstranjevanje/nameščanje zgornjega
pokrova
Zgornji pokrov je na vseh vogalih pritrjen z vijaki. Vijaki so na
pokrov pritrjeni, tako da jih ni možno izgubiti. Ne uporabljajte
naprave za rezanje navojev z odstranjenim pokrovi.
Mazanje
Mesečno (ali pogosteje, če je potrebno) namažite vse iz-
postavljene premične dele (kot so tirnice nosilca, kolesa rezila,
dovodni vijak rezila, vstavki čeljusti in pregibne točke) z lahkim
oljem. Morebitno odvečno olje obrišite z izpostavljenih površin.
Vsakih 2-6 mesecev odvisno od uporabe, odstranite pokrov in
uporabite pištolo za mast za nanašanje litijeve masti EP (Extre-
me Pressure) na nastavke ležajev gredi (slika 29). Nanesite
majhno količino masti na izpostavljene zobnike.
Mazalke
Zobnik
pogonsko
gonilo
Slika 29 - Točke mazanja
Ne uporabljajte naprave za rezanje navojev z odstranjenim
pokrovi. Pokrov vedno namestite takoj po mazanju naprave.
