RIDGID 535M - Halvautomatiska Gänghuvuden

Kolvratt
Handtag
Positionsblock
Stopp för
backbyte
Stift
Framsida (öppen)
Baksida (stängd)
Kamplatta

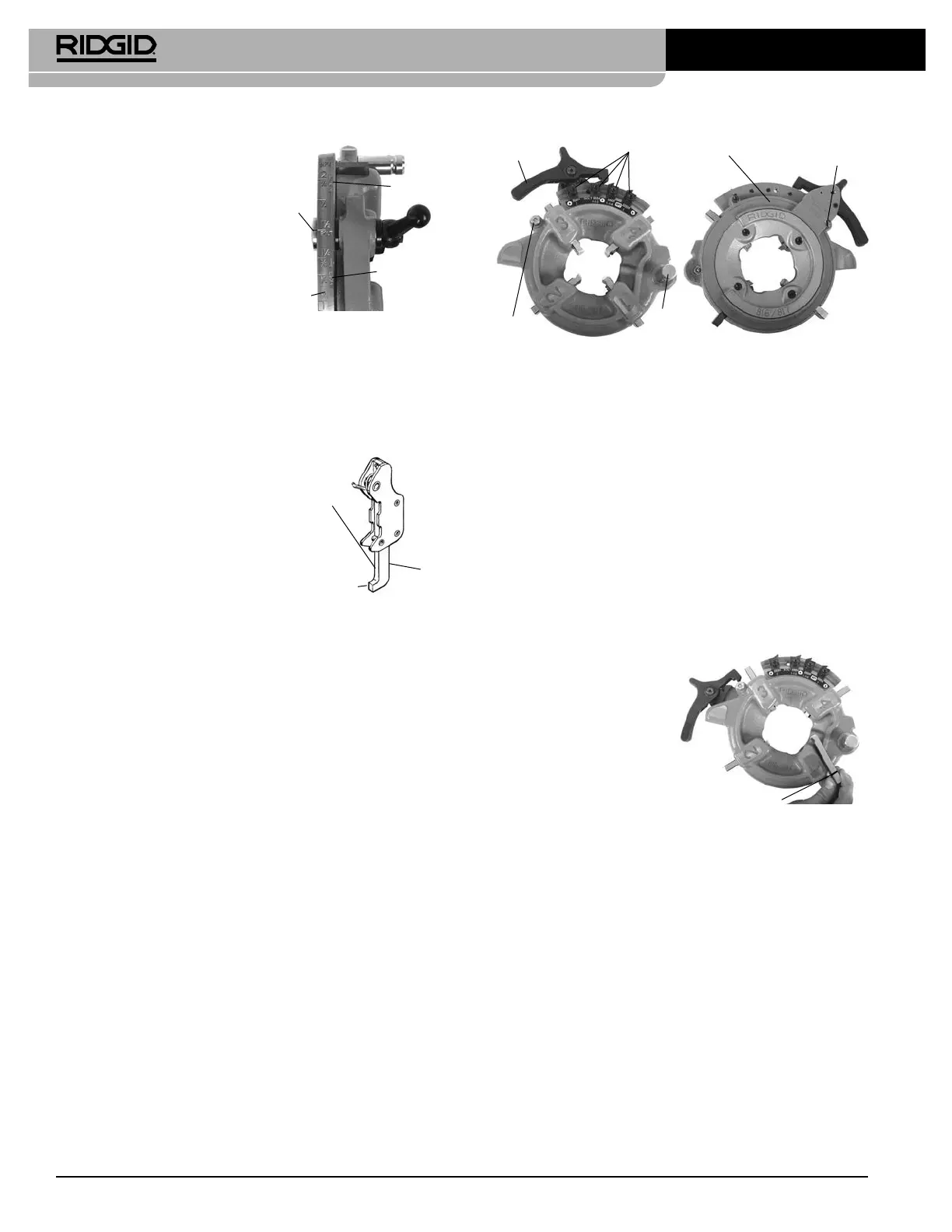

Figur 13 – Halvautomatiskt gänghuvud
Sätta i/byta backar
1. Placera gänghuvudet med sirorna vända uppåt.
2. Tryck ner handtaget så att kamplattan vilar mot stoppet
för backbyte (gur 13). Kamplattan/handtagsenheten är
äderbelastad och rör sig när den trycks ner.
3. Dra i kolvratten och vrid handtaget och kamplattan
moturs tills det tar stopp.
4. Ta bort backarna från gänghuvudet.
5. Sätt i lämpliga backar i gänghuvudet, med den numrerade
kanten uppåt tills indikatorlinjen är i linje med kanten på
gänghuvudet (se gur 14). Sirorna på gängbackarna måste
stämma överens med si-
rorna på gängbackarnas
platser. Byt alltid backar
som uppsättningar –
blanda inte backar från
olika uppsättningar.
6. Vrid handtaget medurs
så att kolvratten ligger
emot gänghuvudet.
Justera gängdimensionen
1. Sätt dit gänghuvudet och ytta det till gängningsläge.
2. Lossa skruven för positionsblocket för önskad rörstorlek.
3. Börja med positionsblockets indexlinje via markeringen
för medelstor dimension.
4. Om gängstorleken måste justeras, ställ in indexlinjen strax
bortom markeringen på dimensionsskalan i riktning mot
handtaget för gängor med högre diameter (färre varv för
ingrepp hos förskruvningen) eller bort från handtaget
för gängor med lägre diameter (er varv för ingrepp hos
förskruvningen).
5. Dra åt positionsblockets skruv ordentligt.
6. Se alltid till att positionsblockets typ stämmer (gur15).
4. Om gängstorleken måste juste-
ras, ställ in länkens indexmarke-
ring strax bortom markeringen
på dimensionsskalan i riktning
mot markeringarna ÖVER
(gängor med högre diameter,
färre varv för ingrepp hos för-
skruvningen) eller UNDER (gäng-
or med lägre diameter, er varv
för ingrepp hos förskruvningen).
5. Dra åt klämspaken.
Justering av utlösarens skjutreglage
Placera skjutreglaget på den rördimension som gängas
(segur 12).
• ½” och ¾” – Röränden ska vidröra nederdelen på utlö-
sarens skjutreglage.
• 1” till 2” – Röränden ska vidröra
skaftet på utlösarens skjutreg-
lage.
För
• ⁄”, ¼” och ⁄” rör
• Längre eller kortare gängor
• Skruvgängning
Tryck utlösarens skjutreglage uppåt ur
vägen. Gänghuvudet måste öppnas
manuellt.
Öppna gänghuvudet i gängans ände
När utlösaren används kommer det i kontakt med röränden,
vilket får gänghuvudet att öppnas automatiskt. Håll avstånd
till det äderbelastade spärrhandtaget när det frigörs.
Så här öppnar du gänghuvudet manuellt (med utlösarens
skjutreglage uppåt) i änden av gängan:
• Koniska rörgängor – Änden på röret är i linje med
änden på back nummer 1.
• Skruv och raka gängor – Gänga önskad längd – håll nog-
grann uppsikt över delarna för att se om de slår i varandra.
För spärrhandatget till ÖPPET läge så att backarna dras tillbaka.
Halvautomatiska gänghuvuden
Halvautomatiska gänghuvuden inkluderar gänghuvuden av
modell 816/817 NPT (höger). De halvautomatiska gänghuvu-
dena kan snabbt justeras mellan olika dimensioner och öpp-
nas och stängs manuellt för användarspecicerad gänglängd.
Rör på 1”
till 2” vidrör
den här
ytan
Utlösarens
skjutreglage
½” ocha
¾”-rör
vidrör den
här ytan
Figur 12 – Ställa in
utlösaren
Figur 14 – Isättning av backar
Indikatorlinje
Figur 11 – Justera
gängdimensionen
Låsskru-
vens
index-
linje
Dimen-
sions-
skala
”Över”
”Under”
