RIDGID 535M - Schneiden mit Rohrabschneider Modell 820

REV FOR
2
1 1
0
2
OFF
Switch Position
35 RPM
70 RPM
Schalterstellung
35 U/min
70 U/min

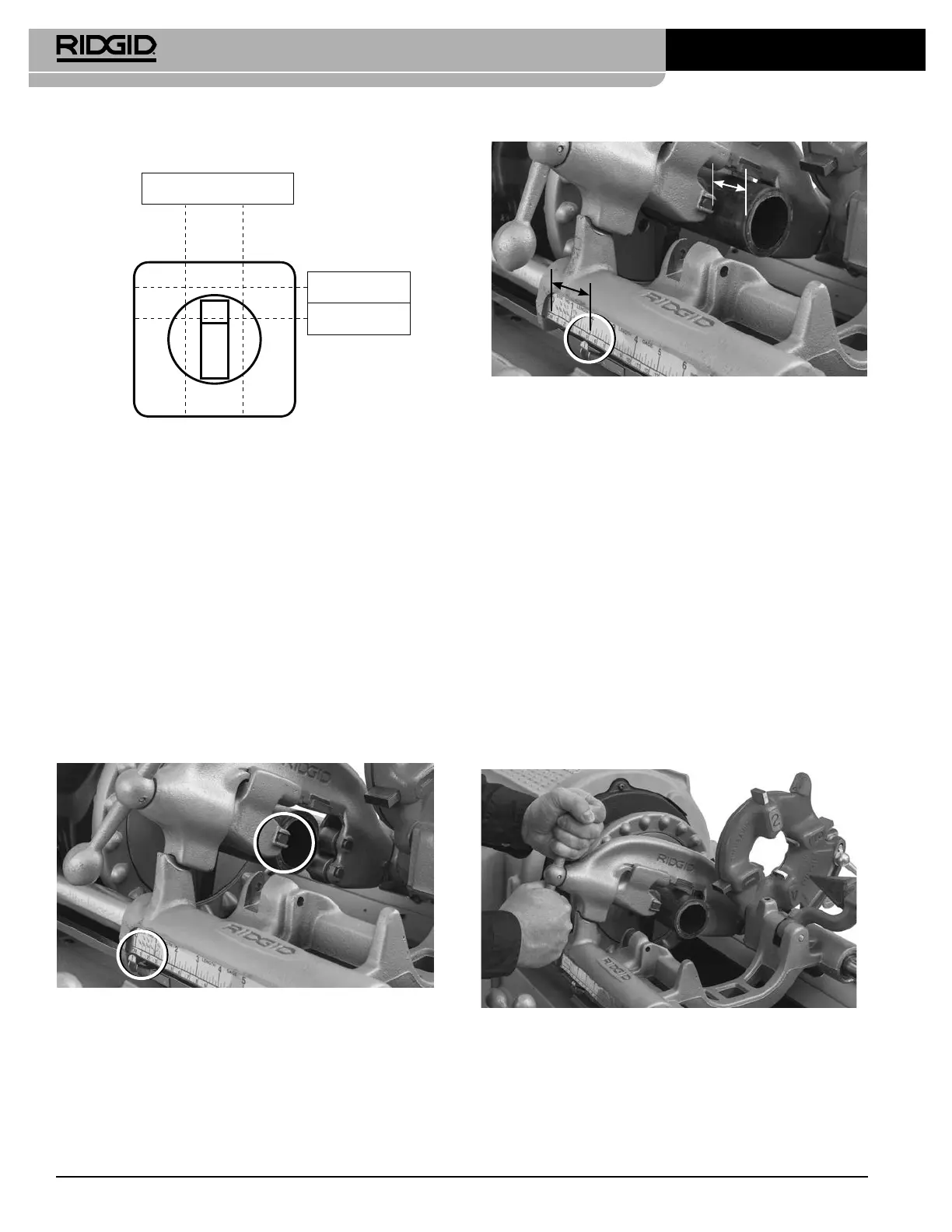

Abbildung 19 – Drehzahl- und Richtungsregelung,
400 V, 3 Phasen
Schneiden mit Rohrabschneider Modell 820
1. Öffnen Sie den Rohrabschneider, indem Sie die
Vorschubspindel nach links drehen. Senken Sie den
Rohrabschneider in die Schneidstellung ab. Richten Sie
das Schneidrad an der Markierung auf dem Rohr aus.
Das Schneiden von mit einem Gewinde versehenen
oder beschädigten Rohrstücken kann zu Schäden am
Schneidrad führen.
Verwendung der Längenmessskala – Setzen Sie die
Schneidradklinge am Ende des Rohrs an und stellen
Sie den Zeiger auf „0“ (Abbildung 20A). Heben Sie den
Rohrabschneider an und drehen Sie das Handrad des
Schlittens, bis der Zeiger die gewünschte Länge erreicht.
Senken Sie den Rohrabschneider in die Schneidstellung ab.
Siehe Abbildung 20B.
Abbildung 20A – Schneidradklinge am Rohrende. Zei-
ger auf Null (0) stellen
2"
Abbildung 20B – Zeiger der Längenmessskala auf ge-
wünschter Länge
2. Ziehen Sie die Vorschubspindel des Rohrabschneiders an,
um das Schneidrad fest am Rohr anzusetzen. Richten Sie
das Schneidrad dabei auf die Markierung am Rohr aus.
3. Bringen Sie den Schalter REV/OFF/FOR (Rückwärts/Aus/
Vorwärts) in die Stellung FOR (Vorwärts).
4. Umfassen Sie mit beiden Händen den Vorschubgri des
Rohrabschneiders.
5. Betätigen Sie den Fußschalter.
6. Ziehen Sie den Griff der Vorschubspindel ein halbe
Drehung per Rohrumdrehung an, bis das Rohr geschnit-
ten ist. Ein stärkeres Anziehen des Griffs verringert
die Lebensdauer des Schneidrades und verstärkt die
Bildung von Graten. Stützen Sie das Rohr nicht mit
der Hand ab. Verlassen Sie sich auf den Schlitten der
Gewindeschneidmaschine und die Rohrstütze zum
Abstützen des Rohrs.
Abbildung 21 – Schneiden von Rohren mit Rohrabschneider
7. Nehmen Sie den Fuß vom Fußschalter.
8. Bringen Sie den Schalter REV/OFF/FOR (Rückwärts/Aus/
Vorwärts) in die Stellung OFF (Aus).
9. Heben Sie den Rohrabschneider in die Parkstellung weg
vom Bediener.
90
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
999-998-086.09_REV. C
