RIDGID 535M - Entnahme von Rohren aus der Maschine; Überprüfung der Gewinde

wird die Spannfutterfunktion umgekehrt – das Spannfutter
schließt sich und greift das Rohr im Rückwärtsgang (REV)
und önet sich im Vorwärtsgang (FOR).
Entnahme von Rohren aus der Maschine
1. Spannen Sie das Rohr aus.
Bei Maschinen mit Handspannfutter: Bei Schalter REV/
OFF/FOR (Rückwärts/Aus/Vorwärts) in der Stellung OFF (Aus)
und stehendem Rohr drehen Sie das Handrad mehrmals
kräftig nach rechts, um das Spannfutter um das Rohr zu
lösen. Önen Sie das vordere Spannfutter und die hintere
Zentriervorrichtung. Fassen Sie nicht in Spannfutter oder
Zentriervorrichtung.
Bei Maschinen mit automatischem Spannfutter: Bringen
Sie den Schalter REV/OFF/FOR (2/0/1) (Rückwärts/Aus/
Vorwärts) in die Stellung REV (2) (Rückwärts). Betätigen Sie
den Fußschalter und geben Sie ihn wieder frei. Daraufhin
gibt die Maschine das Rohr frei. Bringen Sie den Schalter
REV/OFF/FOR (Rückwärts/Aus/Vorwärts) in die Stellung
OFF (0) (Aus).
2. Umfassen Sie das Rohr fest und entfernen Sie es aus der
Maschine. Lassen Sie bei der Handhabung des Rohrs
Vorsicht walten, da das Gewinde noch heiß sein und
Grate oder scharfe Kanten aufweisen kann.
Überprüfung der Gewinde
1. Reinigen Sie das Gewinde nach dem Entfernen des
Rohrs aus der Maschine.
2. Nehmen Sie eine Sichtprüfung des Gewindes vor. Gewinde
sollten gleichmäßig und vollständig sein und eine gute
Form aufweisen. Wenn Probleme, wie Ausreißen des
Gewindes, Welligkeit, dünne Gewinde oder Unrundheit
des Rohrs festgestellt werden, schließt das Gewinde mög-
licherweise nicht dicht. Informationen zur Diagnose dieser
Probleme sind der Fehlerbehebungstabelle zu entnehmen.
3. Überprüfen Sie die Größe des Gewindes.
• Am besten überprüfen Sie die Gewindegröße mit
einem Lehrring. Es gibt verschiedene Arten von
Lehrringen und die Benutzung kann vom hier
gezeigten Verfahren abweichen.
• Schrauben Sie den Lehrring handfest auf das Gewinde.
• Sehen Sie sich an, wie weit das Rohrende aus dem
Lehrring ragt. Das Rohrende sollte mit der Seite des
Rings bündig sein, plus oder minus eine Drehung. Wenn
die Messung kein korrektes Gewinde ergibt, schneiden
Sie das Gewinde ab, justieren Sie den Schneidkopf und
schneiden Sie ein weiteres Gewinde. Die Verwendung
eines Gewindes, bei dem die Messung kein korrektes
Resultat ergibt, kann zu Undichtigkeit führen.
Schrauben
lockern
Abdeckung
drehen

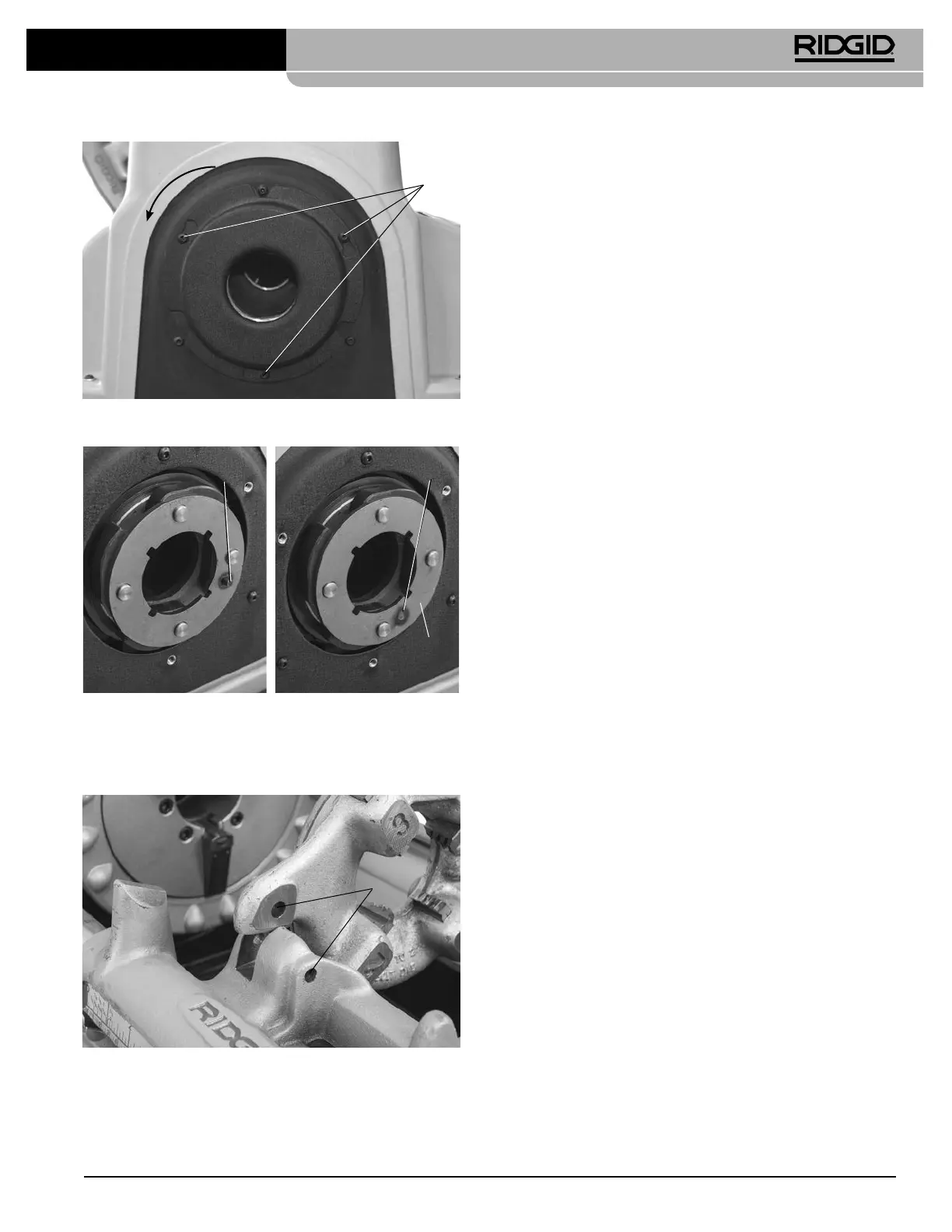

Abbildung 25A – Entfernen der hinteren Abdeckung
Stift nach
außen
Stift nach
innen
Links- und Rechts gewinde
Rechts gewinde
Hinteres
Auflager
Gelenkstäbe
Abbildung 25B – Hinteres Auager Gelenkstäbe -
Stiftposition
3. Setzen Sie zur Sicherung einen ⁄”-Stift über eine Länge
von 2” durch die Löcher in der Schlittenauage und dem
Linksgewindeschneidkopf ein(siehe Abbildung 26).
Stift durch
Löcher
schieben
Stift durch
Löcher
schieben
Abbildung 26 – Linksschneidkopf sichern
4. Das Gewinde wird mit dem Schalter REV/OFF/FOR
(Rückwärts/Aus/Vorwärts) in der Stellung REV (Rückwärts)
geschnitten. Bei Maschinen mit automatischem Spannfutter
Gewindeschneidmaschinen 535 mit Handspannfutter/
535 mit automatischem Spannfutter
93
999-998-086.09_REV. C
