Terien asettaminen/vaihtaminen
1. Aseta kierrepää niin, että numerot tulevat ylöspäin.
2. Varmista, että liipaisinkokoonpano on vapautettu ja
kierrepää on AUKI vetämällä liipaisimen luisti pois kier-
repäästä. Pysy etäällä jousikuormitteisesta ulosheittovi-
vusta, kun vapautat liipaisinkokoonpanon.
Ulosheit-
tovipu
Auki
Kiinni
Ulosheittovipu

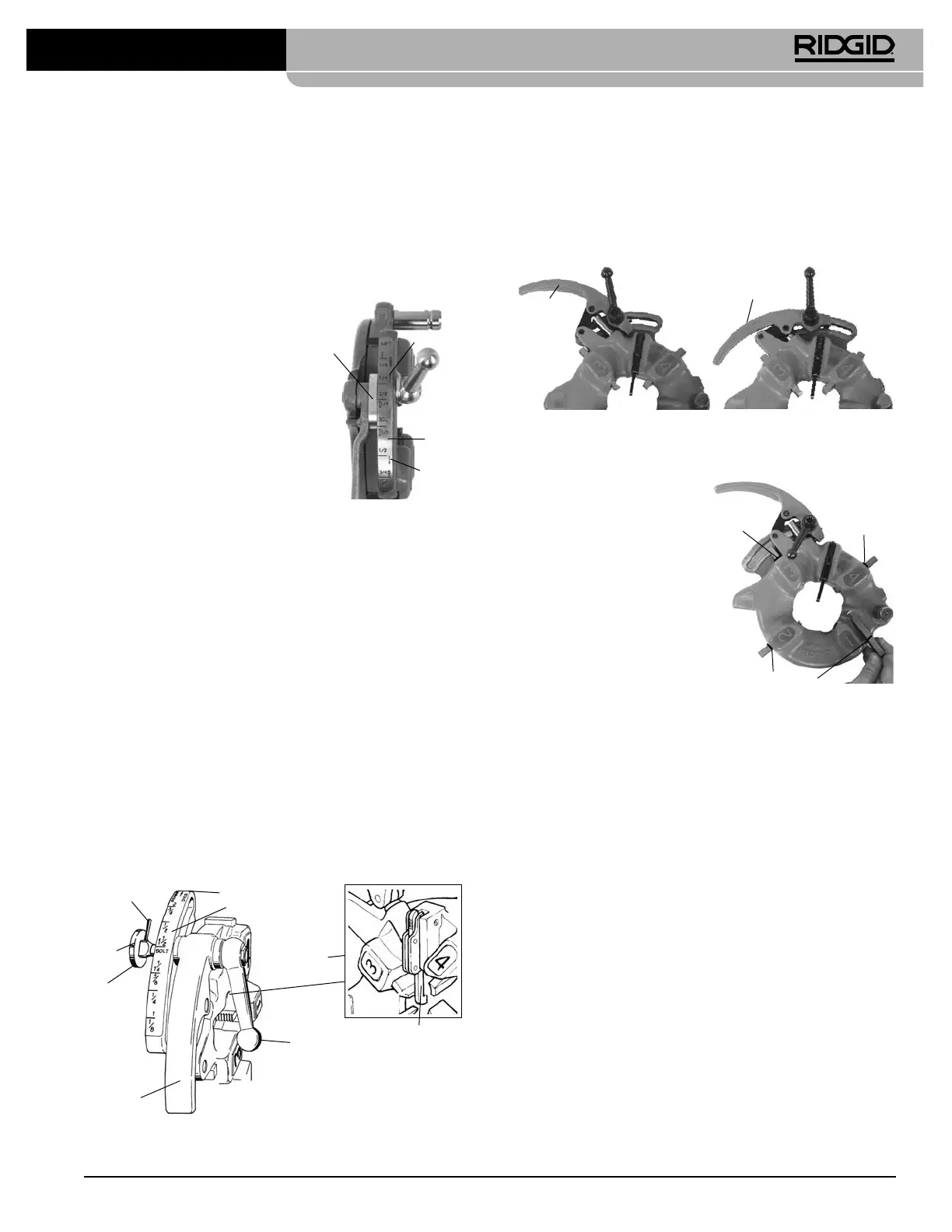

Kuva 9 – Auki/kiinniasento
3. Löysää kiristysvipua noin kuusi täyttä kierrosta.
4.
Vedä lukkoruuvi ulos mit-
tatangon lovesta, jolloin
sokka ohittaa sen. Aseta
mittatanko niin, että luk-
koruuvin indeksiviiva on
REMOVE DIES -merkin
(irrota terät) kohdalla.
5. Irrota terät kierrepäästä.
Aseta sopivat terät kierre-
päähän numeroitu reuna
ylöspäin, kunnes ilmaisin-
viiva on kierrepään reunan kohdalla (ks. kuva 10). Terien
numeroiden on vastattava kierrepään lovien numeroita.
Vaihda terät aina sarjana – älä sekoita eri sarjojen teriä
keskenään.
6.
Siirrä mittatanko niin, että lukkoruuvin indeksiviiva on
halutun kokomerkin kohdalla. Säädä terän sisääntyöntöä
tarvittaessa liikkeen sallimiseksi.
7. Varmista, että sokka on kohti REMOVE DIES -merkkiä
(irrota terät).
8. Kiristä kiristysvipu.
Kierteen koon säätäminen
1. Asenna kierrepää ja siirrä se kierteitysasentoon.
2. Löysää kiristysvipu.
3.
Aseta mittatanko niin, että lukkoruuvin indeksiviiva on
halutun mittatangon kokomerkin kohdalla.
Kierteen koon säätäminen
1. Asenna kierrepää ja siirrä se kierteitysasentoon.
2. Löysää kiristysvipu.
3. Aloita siirtämällä nivelen indeksimerkki mittatangon
halutun kokomerkin kohdalle. Aseta pulttikierrepäissä
nivelen merkki linjaan mittatangon kanssa. Universal-
kierrepään pulttikierteitä varten aseta kaikki pulttiterät
mittatangon BOLT-viivan koh-
dalle (Kuva 7).
4.
Jos kierteen kokoa joudutaan
säätämään, aseta nivelen
indeksimerkki hieman sivuun
mittatangon merkistä OVER-
merkin (suurempi kierteen
halkaisija, vähemmän kier-
roksia liittimen kytkemiseksi)
tai UNDER-merkin (pienempi
kierteen halkaisija, enemmän
kierroksia liittimen kytkemisek-
si) suuntaan.
5. Kiristä kiristysvipu.
Kierrepään avaaminen kierteen lopussa
Kierteen lopussa:
• Putkikierteet – Kierteitetyn putken pää on samalla
korkeudella terän nro 1 pään kanssa.
• Pulttikierteet – Kierteitä haluttu pituus – seuraa tarkasti
osien välisiä mahdollisia häiriöitä.
Siirrä ulosheittovipu OPEN-asentoon (auki), jolloin terät
vedetään sisään.
Itseaukeavat kierrepäät
Mallin 815A kierrepäät ovat itseaukeavia. Putkikokoja ½” - 2”
varten voidaan käyttää liipaisinta kierrepään avaamiseksi, kun
kierre on valmis. Kokoja ⁄” - ⁄” varten ja jos halutaan muita
kokoja, kierrepää avataan manuaalisesti, kun kierre on valmis.
Ulosheit-
tovipu
Liipaisin-
kokoon-
pano
Kiristy
svipu
Mittatanko
Sokka
Indek-
siviiva
Lu
kko-
ruuvi
”Irrota terät” -merkki
Liipaisimen
luisti
Kuva 8 – Itseaukeava Universal-kierrepää
Kuva 7 – Kierteen koon sää-
täminen
Nivelen
indeksi-
merkki
Mitta-
tanko
“Alle”
“Yli”
Kuva 10 – Terien asentaminen
Ilmaisinviiva
Ilmaisinviiva
Ilmaisin-
viiva
535 manuaalisella istukalla/535 automaatti-istukalla varustetut kierteityskoneet
259
999-998-086.09_REV. C
