RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011
Manual de instalação
4
■ Não deixe que uma criança suba para cima da unidade de
exterior ou evite colocar qualquer objecto sobre a unidade. Uma
queda ou tombo poderá resultar em ferimentos.
■ Para uma utilização de unidades em aplicações com definições
de alarme de temperatura, é aconselhável prever um atraso de
10 minutos para sinalizar o alarme caso a temperatura do
alarme seja excedida. A unidade poderá parar por vários
minutos durante o funcionamento normal para
"descongelamento da unidade" ou durante uma "paragem
termostática".
■ Aperte a porca abocardada de acordo com o método
especificado, como, por exemplo, com uma chave
dinamométrica.
Se a porca abocardada for apertada em excesso, poderá
apresentar fendas após um longo período de tempo e provocar
uma fuga de refrigerante.
3. ANTES DA INSTALAÇÃO
3.1. Âmbito do manual
Este manual descreve os procedimentos de manuseamento,
instalação e ligação das unidades RRLQ. Este manual foi preparado
para assegurar uma manutenção adequada da unidade e servirá de
ajuda caso surjam problemas.
3.2. Cuidados com o R410A
■ O refrigerante requer cuidados rigorosos para manter o sistema
limpo, seco e estanque.
- Limpo e seco
Deverá evitar a mistura no sistema de materiais estranhos
(incluindo óleos minerais ou humidade).
- Estanque
Leia "9. Precauções relativas à tubagem de refrigerante" na
página 9 cuidadosamente e siga estes procedimentos
correctamente.
■ Como o R410A é um refrigerante misturado, o refrigerante
adicional necessário deve ser carregado no seu estado líquido.
(Se o refrigerante estiver no estado gasoso, a sua composição
muda e o sistema não irá trabalhar correctamente).
■ A unidade de interior ligada deverá ser a unidade RKHBH/X008
concebida exclusivamente para o R410A.
3.3. Instalação
■ Para a instalação da unidade de interior, consulte o manual de
instalação da unidade de interior.
■ Nunca utilize a unidade sem os termístores, pois tal poderá
incendiar o compressor.
■ Certifique-se de que confirma o nome do modelo e o número de
série das placas externas (dianteiras) ao fixar/retirar as placas
para evitar erros.
■ Tenha atenção ao fechar os painéis de serviço para não
exceder o binário de aperto de 4,1 N•m.
3.4. Identificação do modelo
As unidades RRLQ incluem um equipamento especial (isolamento,
aquecedor da base,...) para assegurar um bom funcionamento em
áreas onde poderá existir uma temperatura ambiente baixa
juntamente com condições de humidade elevada. Estes modelos
contêm contra-medidas (isolamento, aquecedor da base...) para
impedir o congelamento.
3.5. Acessórios
■ Verifique se os seguintes acessórios estão incluídos na unidade

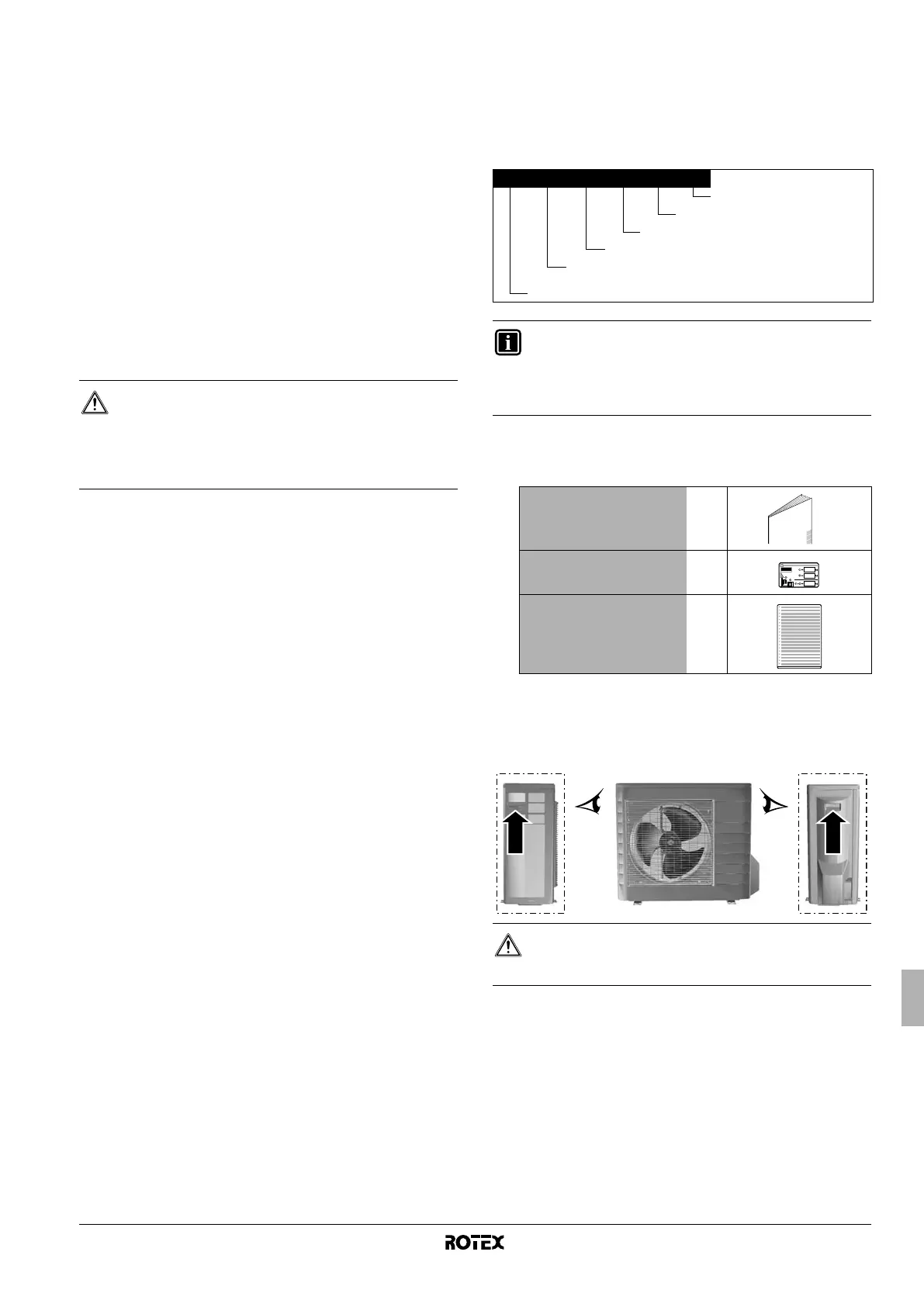

3.6. Manuseamento
Conforme apresentado na imagem seguinte, mova lentamente a
unidade agarrando nas pegas esquerda e direita.
ATENÇÃO
Como a pressão máxima de funcionamento desta unidade
de exterior é de 4,17 MPa ou 41,7 bar, poderão ser
necessários tubos com paredes de maior espessura.
Consulte o parágrafo "8.1. Selecção do material de
tubagem" na página 9.
RR L Q 006 BB V3
V3=1~, 230 V, 50 Hz
Série
Classe da capacidade (kW)
Unidade de exterior em R410A
L=temperatura da água baixa – zona ambiente
(–10°C~–20°C)
Bomba de calor par exterior dividida – zona ambiente (–10°C~–20°C)
INFORMAÇÕES
Uma unidade de exterior RRLQ0*BA/BB só pode ser
ligada a uma unidade de interior RKHBH/X008BA/BB (o
aquecedor da base da unidade de exterior tem de ser
controlado pela unidade de interior).
Manual de instalação 1
Etiqueta de gases fluorados
com efeito de estufa
1
Etiqueta de gases fluorados
com efeito de estufa em várias
línguas
1
CUIDADO
Para evitar danos, não toque na entrada de ar nem nas
aletas de alumínio da unidade.
A B
A
A
B
B
