Manual de instalación
8
RRLQ006~008BBV3
Unidad exterior para bomba de calor de aire-agua
4PW68222-1 – 02.2011

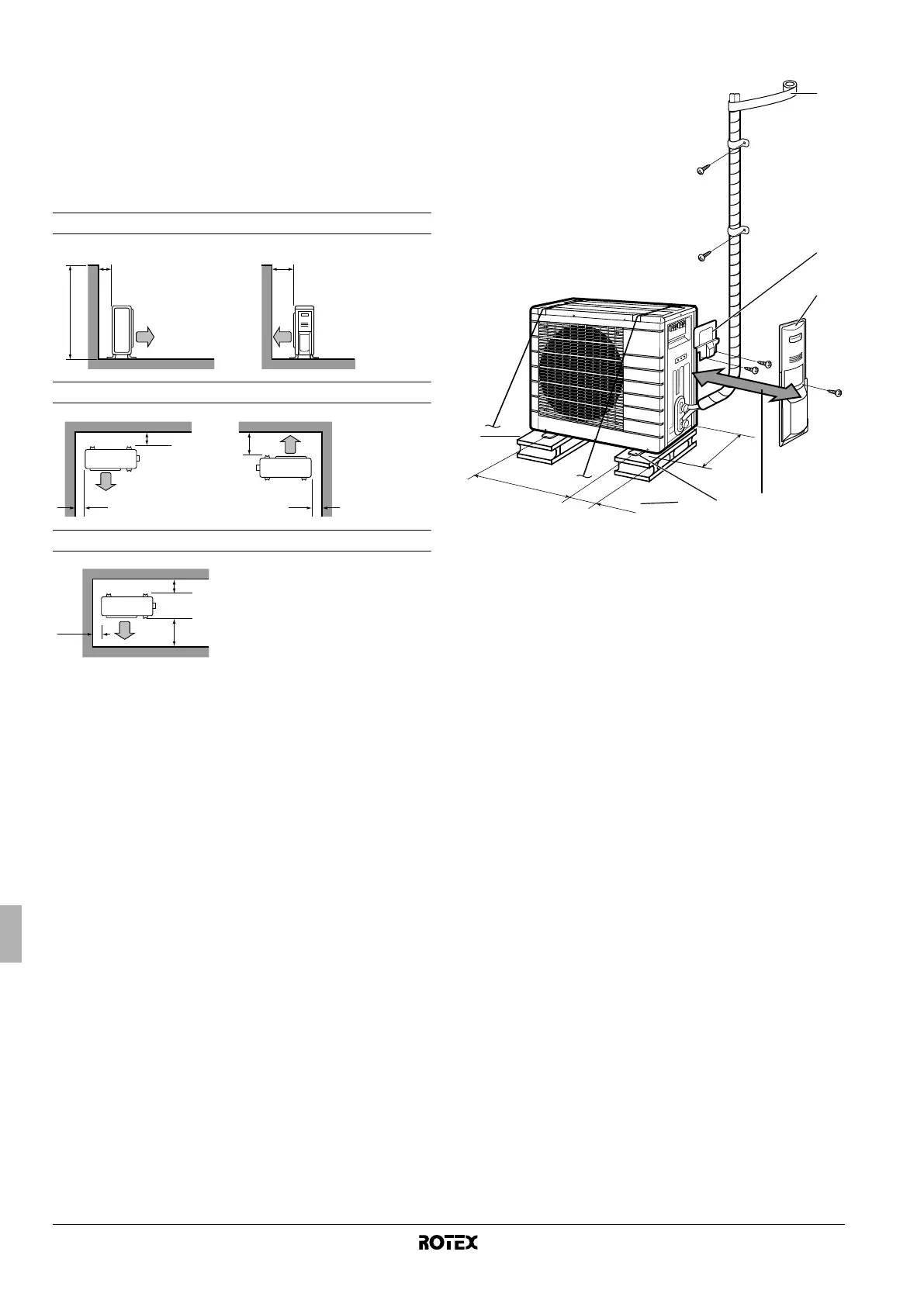

7. ESPACIO PARA TAREAS DE
MANTENIMIENTO EN LA INSTALACIÓN
■ En aquellas situaciones en que la instalación deba realizarse en
un lugar con una pared u otro tipo de obstáculo en el camino de
la entrada de aire o del escape de aire de la unidad exterior,
siga las instrucciones que se detallan a continuación.
■ En cualquiera de los patrones de instalación siguientes, la altura
de la pared en el lado de salida debe ser de 1200 mm o menos.
Pared a un lado (unidad: mm)
Pared a dos lados (unidad: mm)
Pared a tres lados (unidad: mm)
7.1. Plano de instalación de la unidad exterior
1 Envuelva la tubería de aislamiento con cinta aislante de
abajo arriba.
2 Caperuza de servicio
3 Caperuza de válvula de cierre
4 250 mm desde la pared. Deje espacio para poder realizar
posibles operaciones de reparación de tuberías y
eléctricas.
5 Si existe riesgo de caída o de volcado de la unidad, fíjela
con pernos, con cables o con otro sistema.
6 La distancia desde el lado exterior de la caperuza de la
válvula de cierre
7 Si la ubicación no tiene buen drenaje, coloque la unidad
sobre ladrillos o bloques. Ajuste la altura del pie hasta que
la unidad quede nivelada. No hacerlo podría provocar
fugas o acumulaciones de agua.
>100 >350
≤1200
>50
>50
>350
>100
>100
>350
>50
330 mm
580 mm
120 mm
4
1
3
2
7
56
