Montaj kılavuzu
4
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
■ Ünitelerin, sıcaklık alarm ayarlarının bulunduğu uygulamalarda
kullanılması için alarm sıcaklığının aşılması durumunda alarmın
sinyallerle iletimi için 10 dakikalık bir gecikme süresinin dikkate
alınması önerilir. "Ünitede defrost işlemi" veya "termostat
durdurma" işlemi sırasında ünite, normal çalışmaya birkaç
dakika ara verebilir.
■ Konik somunu örneğin bir tork anahtarı kullanılması vb. gibi
belirtilen bir yöntemle sıkın.
Konik somun çok fazla sıkılırsa, konik somun uzun bir süre
sonra çatlayabilir ve soğutucu akışkan kaçaklarına neden
olabilir.
3. Montaj öncesi
3.1. Kılavuzun kapsamı
Bu kılavuzda RRLQ ünitelerinin taşınması, montajı ve bağlanması ile
ilgili prosedürler açıklanmıştır. Bu kılavuz, ünitenin bakımının doğru
şekilde yapılması ve meydana gelebilecek problemlerde yardım
sağlaması için hazırlanmıştır.
3.2. R410A ile ilgili önlemler
■ Sistemin temiz, kuru ve sızdırmaz bir şekilde tutulması için
soğutucu akışkanla ilgili harfiyen uyulması gereken kurallar
bulunmaktadır.
- Temizlik ve kuruluk
Yabancı maddelerin (madeni yağlar ve nem de dahil) sisteme
karışması önlenmelidir.
- Sızdırmazlık
"9. Soğutucu akışkan borusuyla ilgili önlemler", sayfa 9'ü
dikkatlice okuyun ve bu talimatları doğru şekilde takip edin.
■ R410A bir soğutucu akışkan karışımı olduğundan, gerekli ilave
soğutucu akışkan mutlaka sıvı fazda şarj edilmelidir. (Soğutucu
akışkanın gaz fazda olması halinde, bileşimi değişir ve sistem
doğru şekilde çalışmaz).
■ Bağlanan iç ünite mutlaka R410A için özel olarak tasarlanmış
RKHBH/X008 ünitesi olmalıdır.
3.3. Montaj
■ İç ünitenin montajı için iç ünite montaj kılavuzuna bakın.
■ Üniteyi kesinlikle termistörler olmadan çalıştırmayın, aksi
takdirde kompresör yanabilir.
■ Hata ihtimalini ortadan kaldırmak için plakaları
takarken/çıkartırken plakanın dış (ön) tarafındaki model adını ve
seri numarasını kontrol edin.
■ Servis panellerini kapatırken, sıkma torkunun 4,1 N•m değerini
geçmemesine dikkat edin.
3.4. Model tanımı
RRLQ üniteleri düşük ortam sıcaklıkları ile birlikte yüksek nem
koşullarının görülebileceği yerlerde iyi bir performans göstermesi için
özel ekipmanlarla (yalıtım, alt plaka ısıtıcısı, ...) donatılmıştır. Bu
modeller donmanın önlenmesi için çeşitli önlemlere (yalıtım, alt plaka
ısıtıcısı, ...) sahiptir.
3.5. Aksesuarlar
■ Üniteyle birlikte aşağıdaki aksesuarların eksiksiz şekilde verilip
verilmediğini kontrol edin
■ Olası seçenekler
Opsiyonel alt plaka ısıtıcı
3.6. Taşıma

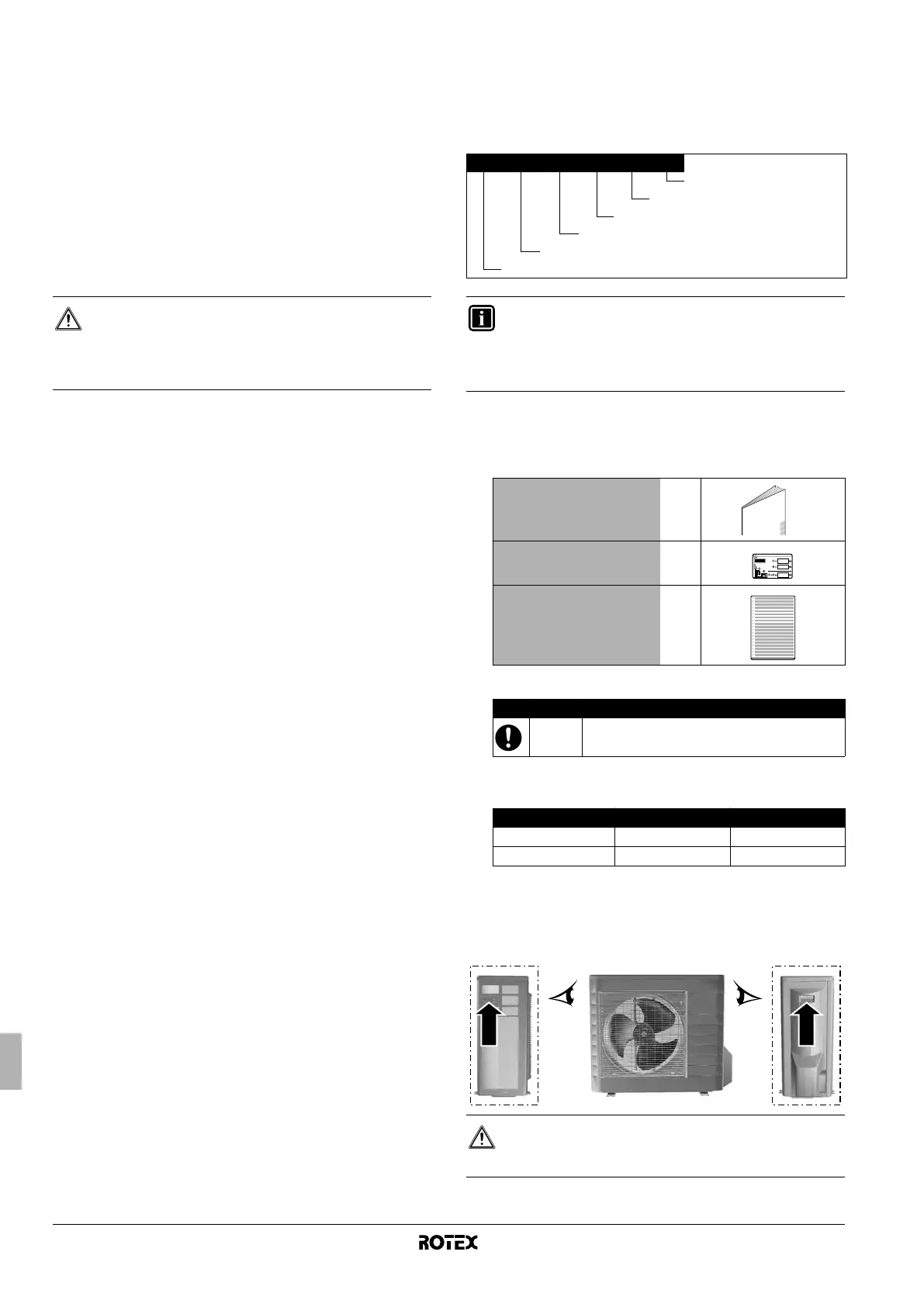

Aşağıdaki şekilde de gösterildiği gibi üniteyi sol ve sağ
tutamaklarından kavrayarak yavaşça taşıyın.
UYARI
Bu dış ünite için maksimum çalışma basıncı 4,17 MPa
veya 41,7 bar olduğundan, daha büyük et kalınlığına sahip
borular gerekebilir. Bkz. Paragraf "8.1. Boru malzemesinin
seçimi", sayfa 9.
RR L Q 006 BB V3
V3=1~, 230 V, 50 Hz
Serisi
Kapasite sınıfı (kW)
R410A ile çalışan dış ünite
L=düşük su sıcaklığı – ortam sıcaklığı aralığı (–10°C~–20°C)
Split dış ünite tipi bire bir ısı pompası
BİLGİ
Bir RRLQ0*BA/BB dış ünite yalnızca bir
RKHBH/X008BA/BB iç üniteye bağlanabilir (dış ünitedeki
alt plaka ısıtıcısının mutlaka iç ünite tarafından kontrol
edilmesi gerekir).
Montaj kılavuzu 1
Florlu sera gazları etiketi 1
Farklı dillerde yazılmış florlu
sera gazları etiketi
1
Alt plaka ısıtıcı
RRLQ Standart
(a)
(a) Fabrikada monte edilir.
EKBPHT08 EKBPHT08BA
RKHBH/X008AA Olabilir İzin verilmez
RKHBH/X008BA/BB Olabilir Olabilir
İKAZ
Olası yaralanmaları önlemek için, ünitenin hava girişine ve
alüminyum kanatçıklarına dokunmayın.
A B
A
B
