■ Se si usano terminali del tipo a crimpaggio rotondi, seguire il
metodo sotto riportato.
1 Terminale rotondo stile crimpaggio
2 Vite
3 Rondella piana
4 Tirare il filo collegato e assicurarsi che non si scolleghi. Quindi,
fissare in posizione i fili nel morsetto. Vedere anche "Note da
osservare" a pagina 15.

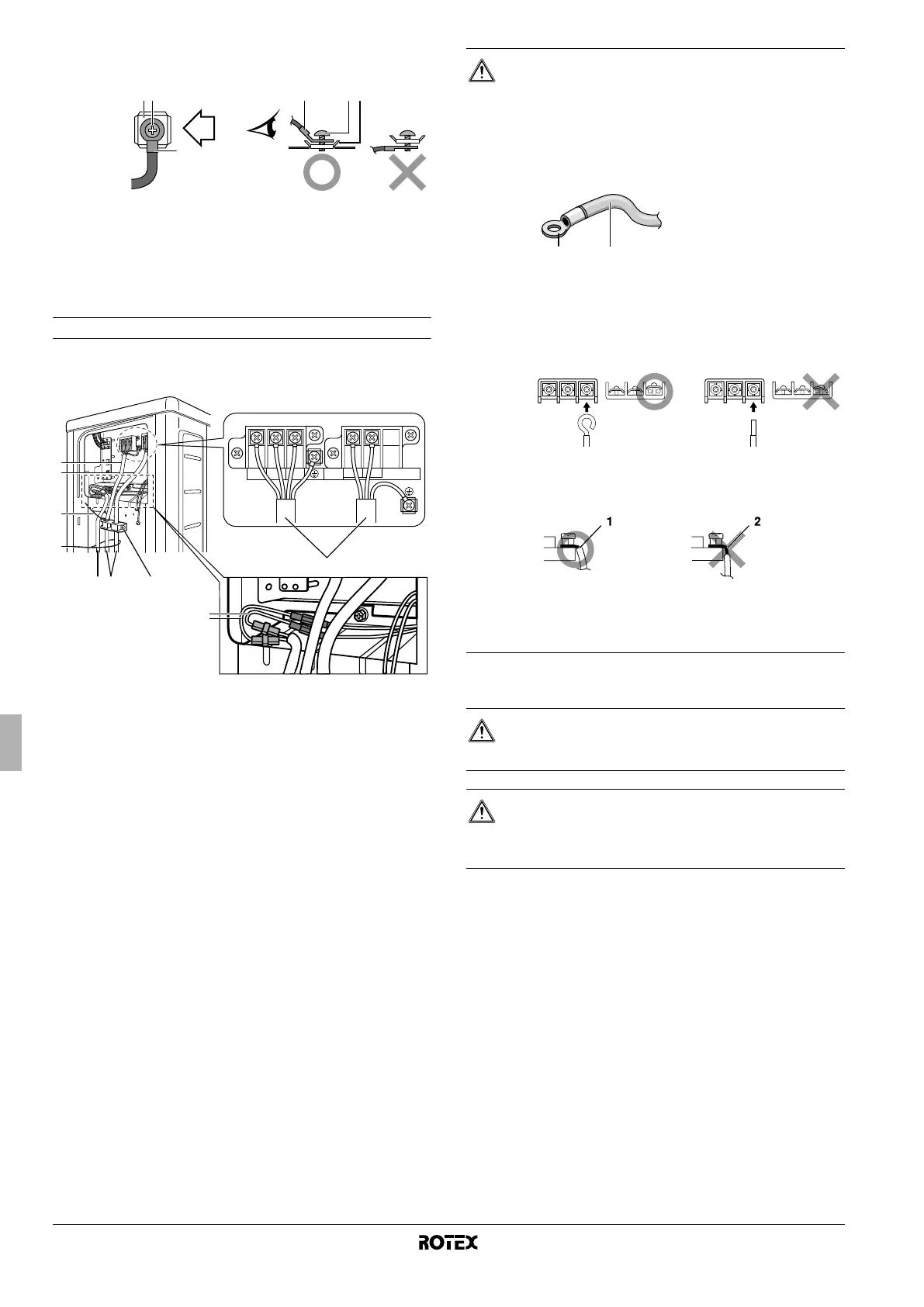

Note da osservare
Osservare le note menzionate sotto per i collegamenti alla
morsettiera dell'alimentazione.
1 Interconnessione
2 Cavo di alimentazione
3 Cavo di alimentazione dell'elettroriscaldatore della piastra
inferiore
4 Fascetta di fissaggio
5 Cavo del riscaldatore della piastra inferiore
■ Usare il tipo di filo specificato e collegarlo saldamente (A).
■ Fissare saldamente il morsetto in modo che le terminazioni del
filo non siano esposte a sollecitazioni esterne (B).
■ Posizionare i fili in modo tale che il coperchio di servizio e il
coperchio della valvola di arresto possano essere montati di
misura (C).
14.4. Caratteristiche elettriche
Lo schema elettrico si trova all'interno del pannello anteriore
dell'unità.
321
B
23
1
B
L N
123
C
A3
1
4
5
4
2
B
ATTENZIONE
1. Nel caso in cui fosse inevitabile utilizzare, per qualche
motivo, dei fili con conduttori a trefolo, ricordare di
installare sulla punta dei terminali rotondi stile
crimpaggio.
Disporre il terminale rotondo stile crimpaggio
infilandolo sul filo fino alla parte coperta e bloccarlo
con l'attrezzo appropriato.
2. Per collegare i fili di connessione alla scheda dei
terminali con un filo ad anima singola, ricordare di
avvolgerlo a spira.
La mancata esecuzione dei collegamenti in modo
corretto può causare surriscaldamento e incendi.
Spellare il filo alla morsettiera:
ATTENZIONE
Scegliere le dimensioni di tutti i cavi e i fili in base alle
norme applicabili.
ATTENZIONE
Dopo aver completato i collegamenti elettrici, accertarsi
che ogni parte e terminale elettrici all'interno del quadro
elettrico siano ben saldi.
21
1 Filo con conduttori a trefolo
2 Terminale rotondo stile crimpaggio
1 Spellare l'estremità del filo fino a questo
punto
2 Una lunghezza eccessiva della parte
spellata può causare scossa elettrica o
