Rotex RRLQ006BBV3 - 5 Montaj Konumunun SeçIMI

Montaj kılavuzu
6
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
5. Montaj konumunun seçimi
5.1. Genel
■ Cihaz, potansiyel patlayıcı bir ortamda kullanım için uygun
değildir.
■ Ünitenin ağırlığını ve sarsıntısını taşıyabilecek kadar sağlam ve
ünitenin çalışma sesini yükseltmeyecek bir yer seçin.
■ Üniteden üflenen sıcak havanın veya çalışma sesinin
kullanıcının komşularında rahatsızlık yaratmayacağı bir yer
seçin.
■ Üniteyi yatak odalarının ve benzeri odaların yakınına monte
etmekten kaçının, böylece çalışma sesi sorun olmayacaktır.
■ Ünitenin kurulum konumuna getirilmesi ve çıkartılması için
yeterli alan bulunmalıdır.
■ Hava geçişi için yeterli alan bulunmalıdır ve hava girişi ve hava
çıkış etrafında hiçbir engel bulunmamalıdır.
■ Montaj konumunda ve etrafında tutuşabilir gaz kaçağı riski
bulunmamalıdır.
■ Üniteyi çalışma sesinin ve üflenen sıcak havanın komşularda
rahatsızlık yaratmayacağı bir yere monte edin.
■ Üniteler, güç kabloları ve üniteler arası kablolar ile televizyon ve
radyolar arasında en az 3 m mesafe olmalıdır. Böylece,
görüntülerin ve seslerin karışması önlenmiş olur.
■ Radyo dalgası koşullarına bağlı olarak, bu 3 m'lik mesafe
korunsa bile elektromanyetik karışma meydana gelebilir.
■ Kıyıya yakın alanlarda veya atmosferinde tuzlu sülfat gazı
bulunan yerlerde, meydana gelecek korozyon dış ünitenin
ömrünü kısaltabilir.
■ Dış üniteden sıvı akışı olacağından, ünitenin altına nemden
etkilenebilecek bir şey koymayın.
■ Aşağıda sıralanan koşulların sağlandığı ve müşterinin
onayladığı bir montaj konumu seçin.
- İyi havalandırılmalıdır.
- Ünite yandaki komşuları rahatsız etmemelidir.
- Ünitenin ağırlığını ve titreşimini kaldırabilmeli ve ünitenin düz
bir zemin üzerine kurulabilmesi mümkün olmalıdır.
- Tutuşabilir gazlar veya ürün kaçakları görülmemelidir.
- Cihaz, potansiyel patlayıcı bir ortamda kullanım için uygun
değildir.
- Yeterli servis boşluğu bırakılabilmelidir.
- İç ve dış ünitelerin boru ve kablo uzunlukları kabul edilen
aralıklarda olmalıdır.
- Ünitedeki su kaçakları (örn. drenaj borusunun tıkanması
halinde) montaj konumuna zarar vermemelidir.
- Yağmura karşı mümkün olduğunca korunaklı olmalıdır.
- Üniteyi sıklıkla çalışma alanı olarak kullanılan yerlere
kurmayın.
Çok toz çıkaran inşaat işleri (örn. taşlama işleri) yapılması
halinde ünitenin üzeri örtülmelidir.
- Ünitenin (üst plaka) üstüne hiçbir cisim veya ekipman
koymayın.
- Ünitenin üstüne çıkmayın, oturmayın ve basmayın.
- Soğutucu kaçağı olması halinde ilgili mevzuat doğrultusunda
yeterli önlemlerin alındığından emin olun.
■ Üniteyi güçlü rüzgarlara maruz kalan bir yere monte
ediyorsanız, özellikle şu hususlara dikkat edin.
Dış ünitenin hava çıkışına doğru 5 m/sn ve daha hızlı esen
rüzgarlar kısa devreye (deşarj havasının emişinde) neden
olabilir ve bu da şu sonuçları doğurabilir:
- Çalışma kapasitesinin düşmesi.
- Isıtma modunda sık sık buzlanmanın artması.
- Yüksek basınç artışı nedeniyle çalışmanın kesilmesi.
- Üniteye doğru sürekli olarak güçlü rüzgarlar esiyorsa, fan
bozularak durana kadar çok hızlı dönmeye başlayabilir.

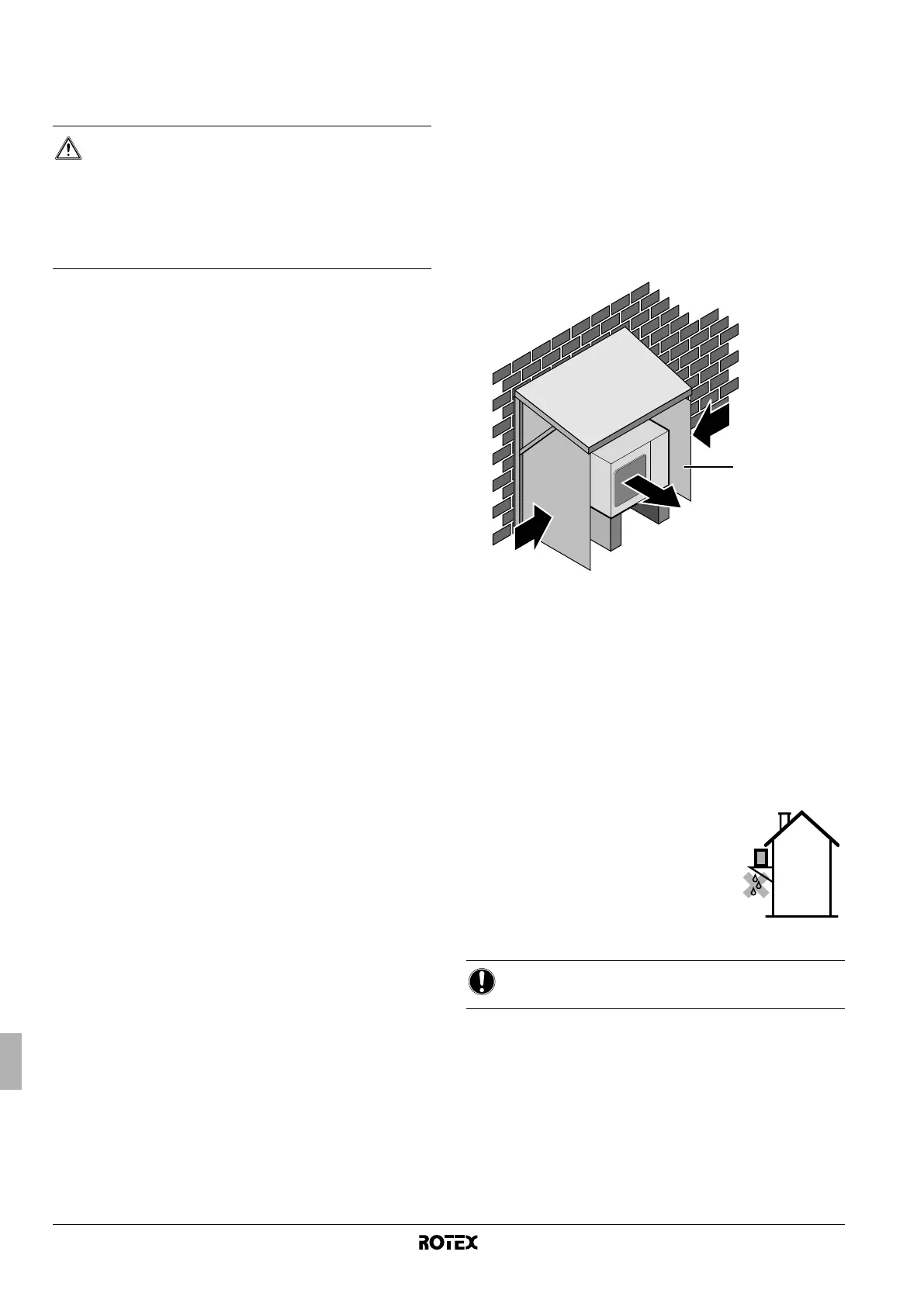

Bu üniteyi rüzgar yönünün öngörülemediği yerlere monte
ederken aşağıdaki şekle bakın.
■ Dış ünitenin hava emiş tarafına bir oluklu plaka takın ve çıkış
tarafını rüzgar yönüne dik açıda yerleştirin:
1 Oluklu plaka
2 Hakim rüzgar
3 Deşarj havası
■ Ünite etrafındaki atık suyu tahliye etmek için temel etrafında bir
su drenaj kanalı hazırlayın.
■ Ünitenin su drenajı kolay değilse, lütfen üniteyi beton bloklardan
meydana gelen bir temele monte edin (temel yüksekliği
maksimum 150 mm olmalıdır).
■ Üniteyi bir kasa üzerine monte ediyorsanız, lütfen suyun aşağı
geçmemesi için su geçirmez plakayı ünitenin 150 mm altına
takın.
■ Üniteyi sık sık kar yağışı alan bir yere monte ediyorsanız, temeli
mümkün olduğunca yükseltmeye dikkat edin.
■ Üniteyi bir bina çıkıntısına monte
ediyorsanız, drenaj suyunun damlamasını
önlemek için bir su geçirmez plaka
(sahada tedarik edilir) (ünitenin 150 mm
altına takılır) takın. (Bkz. Şekil).
■ Ünitenin düz bir şekilde monte edildiğinden emin olun.
UYARI
■ Dış ünitenin küçük hayvanlar tarafından bir sığınak
olarak kullanılmasını önlemek için yeterli önlemleri
aldığınızdan emin olun.
■ Küçük hayvanlar elektrik parçalarına temas ettiğinde
arıza, duman veya yangına neden olabilir. Lütfen
müşteriye ünitenin etrafındaki alanı temiz tutması
gerektiğini bildirin.
BİLDİRİM
Üniteler tavana veya üst üste monte edilemez.
1
2
3
2
