Manual de instalação
9
RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011

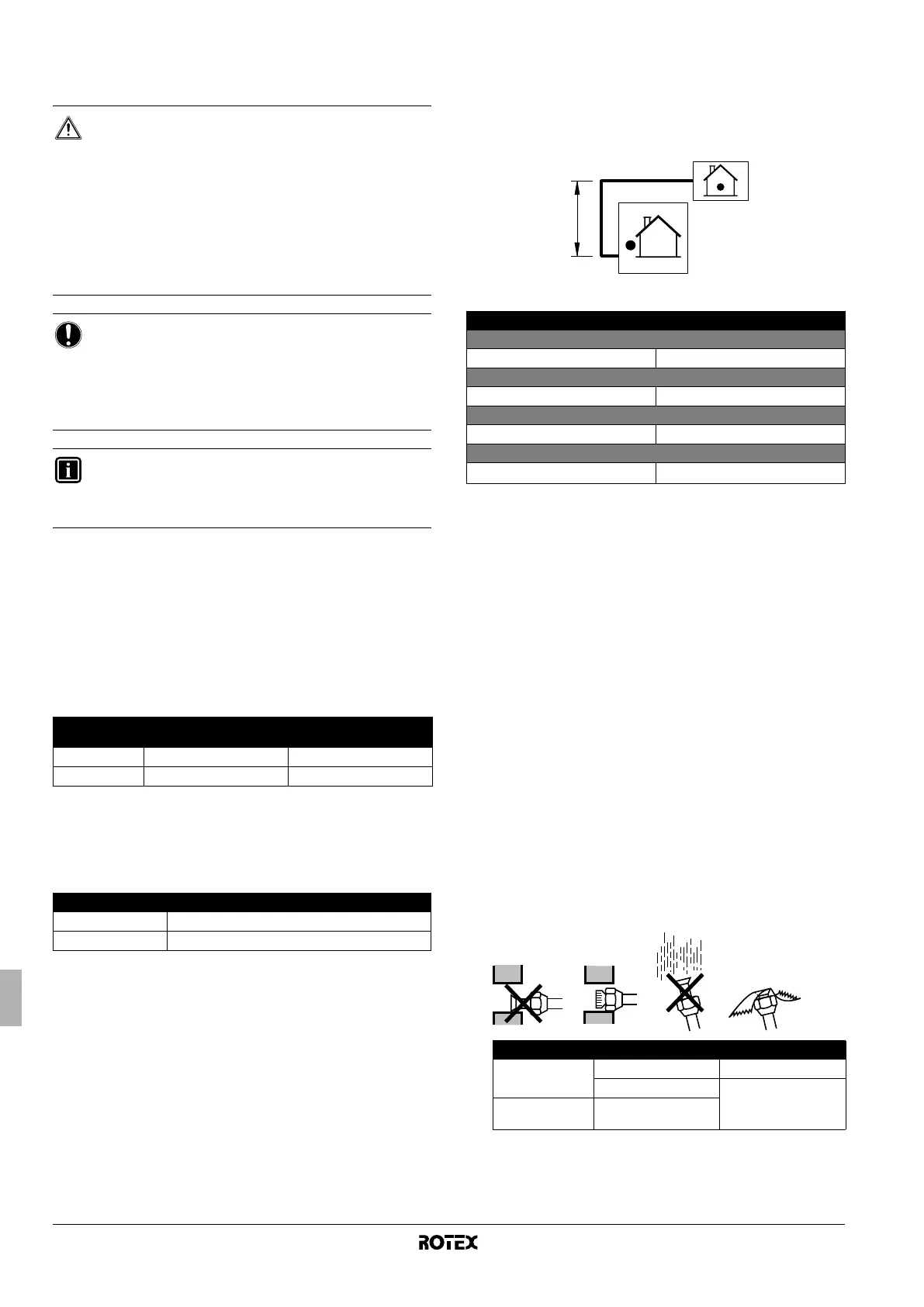

8. TAMANHO DO TUBO DO REFRIGERANTE E
COMPRIMENTO AUTORIZADO DO TUBO
8.1. Selecção do material de tubagem
■ Materiais de construção: cobre sem soldas desoxidado com
ácido fosfórico para o refrigerante.
■ Grau de têmpera: utilize tubagens com o grau de têmpera em
função do diâmetro do tubo, conforme listado na tabela abaixo.
■ A espessura dos tubos da tubagem do refrigerante deve estar
em conformidade com a legislação aplicável. A espessura
mínima do tubo para a tubagem de R410A tem de estar de
acordo com a tabela abaixo.
O=Recozido
8.2. Tamanho do tubo de refrigerante
Os tubos entre a unidade de interior e a unidade de exterior devem
ter o mesmo tamanho que as ligações externas.
8.3. Comprimento de tubo autorizado e diferença de
peso
Consulte a imagem e a tabela abaixo relativamente aos
comprimentos e pesos autorizados. Assuma que a maior linha na
figura corresponde ao maior tubo actual e que a maior unidade na
figura corresponde à maior unidade actual.
H Altura
L Comprimento
9. PRECAUÇÕES RELATIVAS À TUBAGEM DE
REFRIGERANTE
■ Não deixe que nada além do refrigerante designado se misture
no ciclo de congelamento, como ar, etc. Se ocorrer a fuga de
algum gás refrigerante enquanto trabalha na unidade, ventile
bem a divisão imediatamente.
■ Utilize R410A apenas quando adicionar refrigerante
Ferramentas de instalação:
Certifique-se de que utiliza as ferramentas de instalação
(mangueira de carga do indicador do colector, etc.) que são
utilizadas exclusivamente para as instalações do R410A, de
modo a aguentar a pressão e evitar que materiais estranhos
(ex.: óleos minerais e humidade) se misturem no sistema.
Bomba de vácuo:
Utilize uma bomba de vácuo de 2 etapas com uma válvula de
retenção
Certifique-se de que o óleo da bomba não flui na direcção
inversa, para o sistema, enquanto a bomba estiver parada.
Utilize uma bomba de vácuo para a qual possa evacuar
–100,7 kPa (5 Torr, –755 mm Hg).
■ De forma a impedir que sujidade, líquido ou poeira entre na
tubagem, cure a tubagem trilhando-a ou isolando-a.
Deverá ter muito cuidado ao passar os tubos de cobre pelas
paredes.
■ A tubagem deverá ser montada de forma que o abocardado não
fique sujeito à tensão mecânica.
PERIGO
■ A tubagem e outras peças sob pressão deverão estar
em conformidade com a legislação aplicável e
deverão estar preparadas para o refrigerante. Utilize
cobre sem soldas desoxidado com ácido fosfórico
para o refrigerante.
■ A instalação deverá ser executada por um instalador,
sendo que a escolha dos materiais e a instalação
devem estar em conformidade com a legislação
aplicável. Na Europa, a norma de aplicação que
deverá ser utilizada é a EN378.
AVISO
Para as pessoas encarregadas da tubagem:
Certifique-se de que abre as válvulas de paragem após a
conclusão da instalação da tubagem e da aspiração.
(Executar o sistema com a válvula fechada poderá
danificar o compressor.)
INFORMAÇÕES
É proibido descarregar o refrigerante para a atmosfera.
Recolha o refrigerante de acordo com a lei de recolha e
destruição de fréon.
Tubo ∅
Grau de têmpera
do material da tubagem
Espessura mínima t (mm)
6,4 O 0,80
15,9 O 1,00
Tamanho do tubo de refrigerante (mm)
Tubo de gás ∅15,9
Tubo de líquido ∅6,4
Comprimento de tubo autorizado
Comprimento total máximo do tubo unidireccional
L 30 m
Comprimento total mínimo do tubo unidireccional
L3 m
Peso máximo entre interno e externo
H 20 m
Comprimento sem carga
L
≤10 m
Local Período de instalação Método de protecção
Unidade de
exterior
Mais de um mês Trilhe o tubo
Menos de um mês
Trilhe ou isole o tubo
com fita
Unidade de
interior
Independentemente
do período
H
L
