Manual de instalação
15
RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011

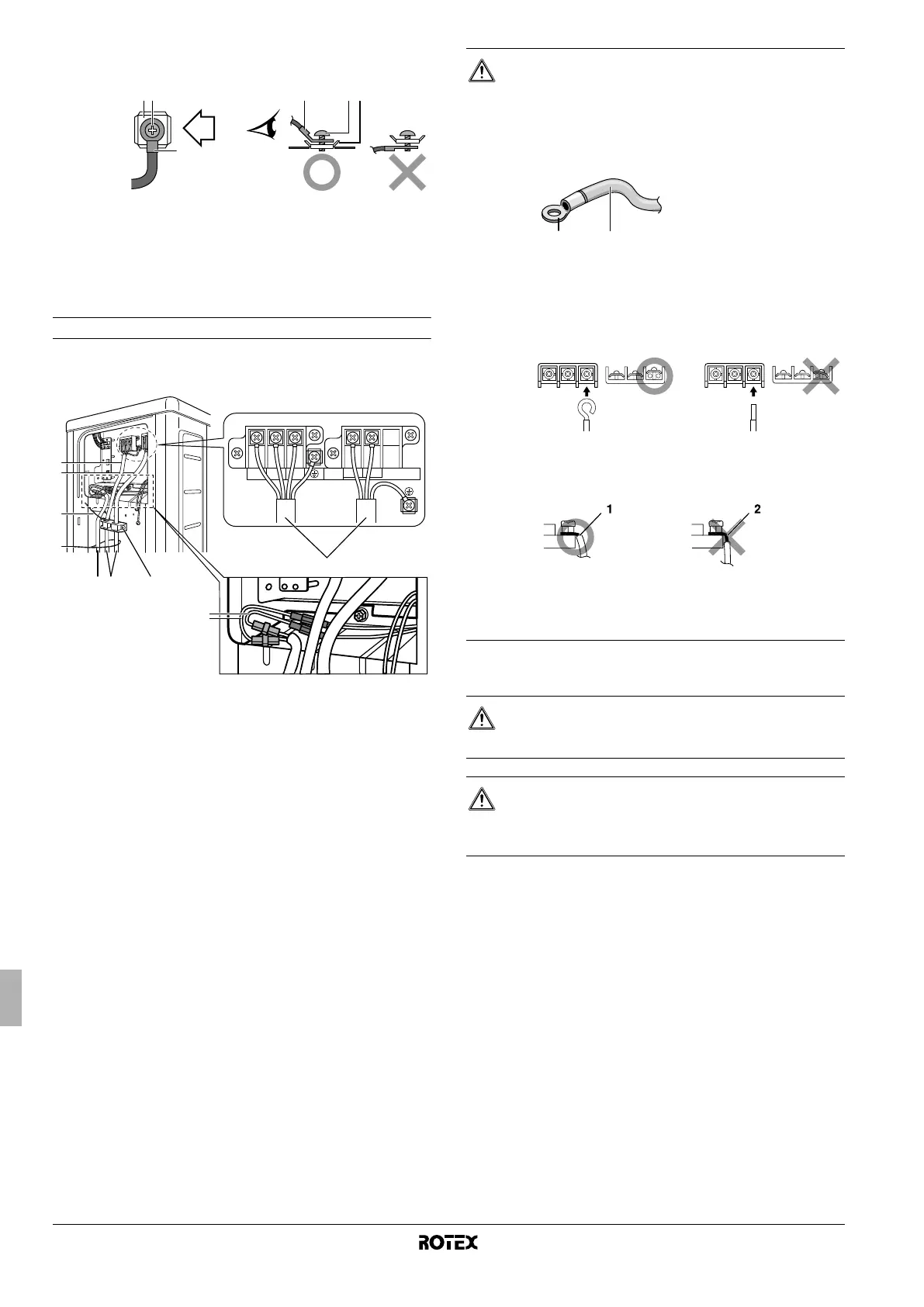

■ Utilize o método seguinte quando utilizar terminais de
engaste.
1 Terminal de engaste
2 Parafuso
3 Anilha plana
4 Puxe o fio ligado e certifique-se de que este não sai. Em
seguida, fixe os fios no lugar na braçadeira. Consulte também
"Notas a respeitar" na página 15.
Notas a respeitar
Respeite as notas apresentadas abaixo quando efectuar a ligação
eléctrica à placa de terminais da fonte de alimentação.
1 Interligação
2 Cabo de alimentação
3 Cabo de alimentação do aquecedor da base da unidade
4 Braçadeira de cabos
5 Cabo do aquecedor da base
■ Utilize o tipo de fio especificado e ligue-o com segurança (A).
■ Fixe bem a braçadeira para que as terminações dos fios não
suportem tensões exteriores (B).
■ Organize os fios de forma a que a tampa de serviço e a tampa
da válvula de paragem encaixem firmemente (C).
14.4. Características eléctricas
O diagrama de ligações eléctricas encontra-se no interior da placa
dianteira da unidade.
321
B
23
1
B
L N
123
C
A3
1
4
5
4
2
B
CUIDADO
1. No caso de utilizar um fio condutor torcido, é
inevitável, por alguma razão, garantir que instala
terminais de engaste na extremidade.
Coloque o terminal de engaste no fio até à parte
coberta e aperte o terminal com a ferramenta
adequada.
2. Ao ligar os fios de ligação à placa de terminais
utilizando um cabo eléctrico unifilar, certifique-se de
que realiza a frisagem.
Se não efectuar correctamente as ligações, pode
provocar aquecimento ou incêndio.
Descarne o fio na placa de bornes:
CUIDADO
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação aplicável.
CUIDADO
Após concluir a instalação eléctrica, confirme se cada
componente eléctrico e terminal, no interior da caixa dos
componentes eléctricos, está bem fixo.
21
1 Fio condutor torcido
2 Terminal de engaste
1 Descarne a extremidade do fio até este
ponto
2 Uma extensão descarnada excessiva pode
provocar choques eléctricos ou fuga.
