RRLQ006~008BBV3
Unitate exterioară pentru sistem de pompă termică aer-apă
4PW68222-1 – 02.2011
Manual de instalare
13
12.4. Încărcare completă
Dacă este necesară reîncărcarea completă, consultaşi placa de
identificare de pe unitate. Aici este trecut tipul de agent frigorific ţi
cantitatea necesară.
Cantitatea totală de încărcare <unitate: kg>
Încărcarea de agent frigorific (kg) depinde de lungimea totală a
tubulaturii de lichid.
Încărcarea totală de agent frigorific = 1,7 kg + (lungimea totală (m) de
tubulatură de lichid–10 m) x 0,02
Remarcă: încărcarea din fabrică cu agent frigorific este de 1,7 kg.
13. Operaşia de pompare pentru
evacuarea completă a agentului
frigorific
Pentru a proteja mediul înconjurător, înainte de relocarea sau de
scoaterea din uz a unităşii, efectuaşi o pompare pentru evacuare
completă. Pomparea pentru evacuare completă va extrage tot
agentul frigorific din tubulatură în unitatea interioară.

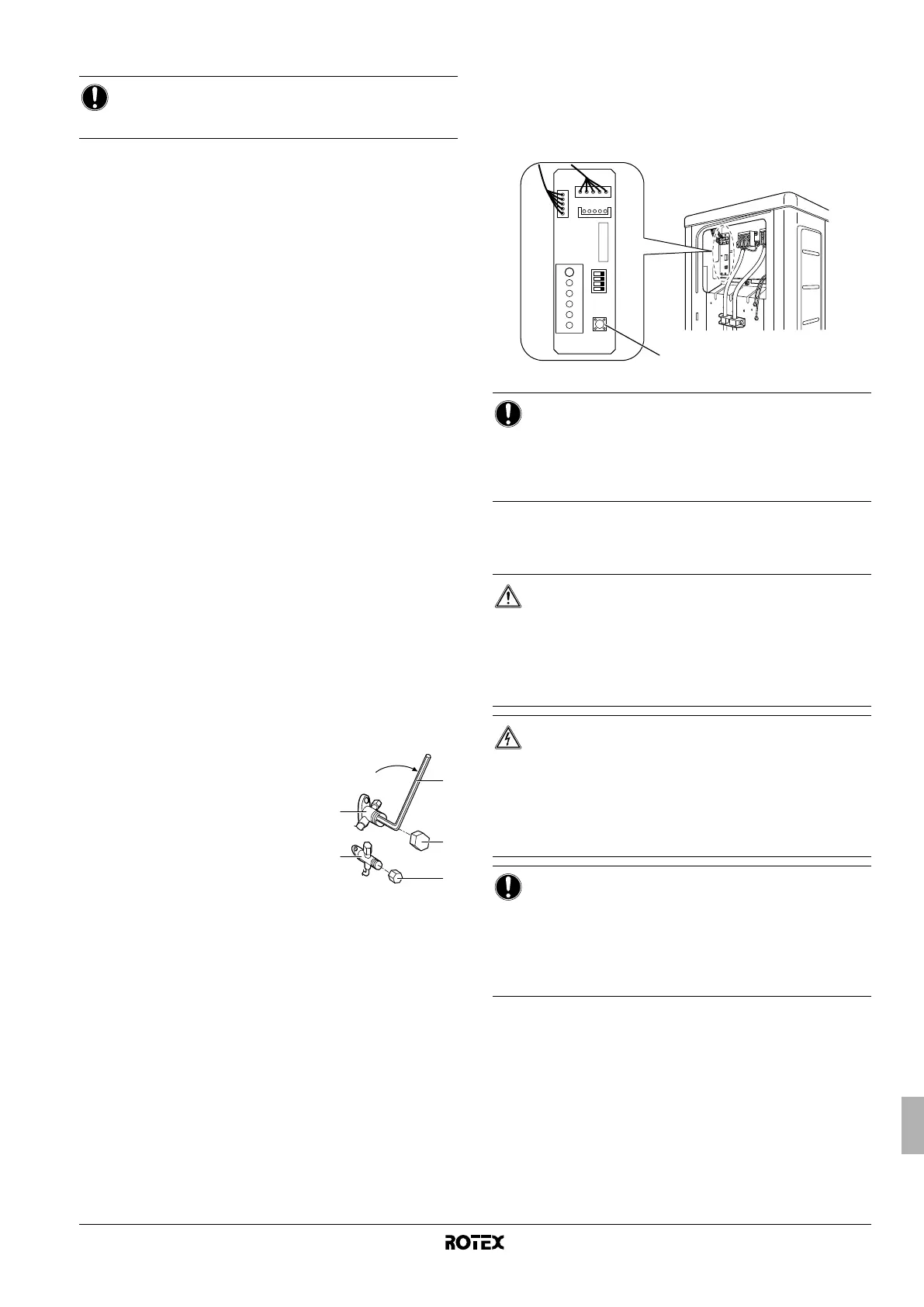

13.1. Procedura de pompare pentru evacuarea
completă a agentului frigorific
1 Îndepărtaşi capacele de pe ventilul de închidere pentru lichid ţi
ventilul de închidere pentru gaz.
2 Efectuaşi operaşia de răcire forşată.
3 După 5-10 minute (după doar 1 sau 2 minute dacă temperatura
ambiantă este foarte scăzută (<–10°C)), închideşi ventilul de
închidere pentru lichid cu o cheie hexagonală.
4 După 2-3 minute închideşi ventilul de închidere pentru gaz ţi
oprişi operaşia de răcire forşată.
1 Ventilul de oprire a gazului
2 Închidere
3 Cheie hexagonală
4 Capac ventil
5 Ventil de închidere pentru
lichid
13.2. Operaşia de răcire forşată
1 Apăsaşi pe întrerupătorul de funcşionare forşată SW1 pentru a
porni răcirea forşată.
2 Apăsaşi din nou pe întrerupătorul de funcşionare forşată SW1
pentru a opri răcirea forşată.
1 Întrerupător de funcşionare forşată SW1
14. Cablajul electric
NOTIFICARE
Înainte de încărcare, asiguraşi-vă că efectuaşi ţi uscarea
vidată a tubulaturii interne a unităşii.
1
3
2
4
4
5
NOTIFICARE
Aveşi grijă ca, în timpul operaşiei de răcire forşată,
temperatura apei să rămână mai mare de 5°C (urmărişi
indicatorul de temperatură al unităşii interioare). Puteşi
realiza acest lucru activând, de exemplu, toate
ventilatoarele unităşilor serpentină ventilator.
AVERTIZARE
■ Tot cablajul trebuie să fie realizat de un electrician
autorizat.
■ Conexiunile electrice vor fi făcute la un cablaj fix.
■ Toate componentele procurate la faşa locului ţi toate
lucrările electrice trebuie să respecte legislaşia
aplicabilă.
PERICOL: TENSIUNE ÎNALTĂ
Pentru a evita electrocutarea, deconectaşi sursa de
alimentare timp de cel puşin 1 minut înainte de a deservi
componentele electrice. Chiar ţi după 1 minut, măsuraşi
întotdeauna tensiunea la bornele condensatoarelor
circuitului principal sau ale componentelor electrice ţi,
înainte de a le atinge, asiguraşi-vă că tensiunile respective
sunt de cel mult 50 V c.c.
NOTIFICARE
Pentru persoanele însărcinate cu lucrările la cablajul
electric:
Nu puneşi unitatea în funcşionare înainte de finalizarea
tubulaturii agentului frigorific. (Punerea în funcşiune a
unităşii înainte de finalizarea tubulaturii va duce la
defectarea compresorului.)
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
