Manual de instalação
5
RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011

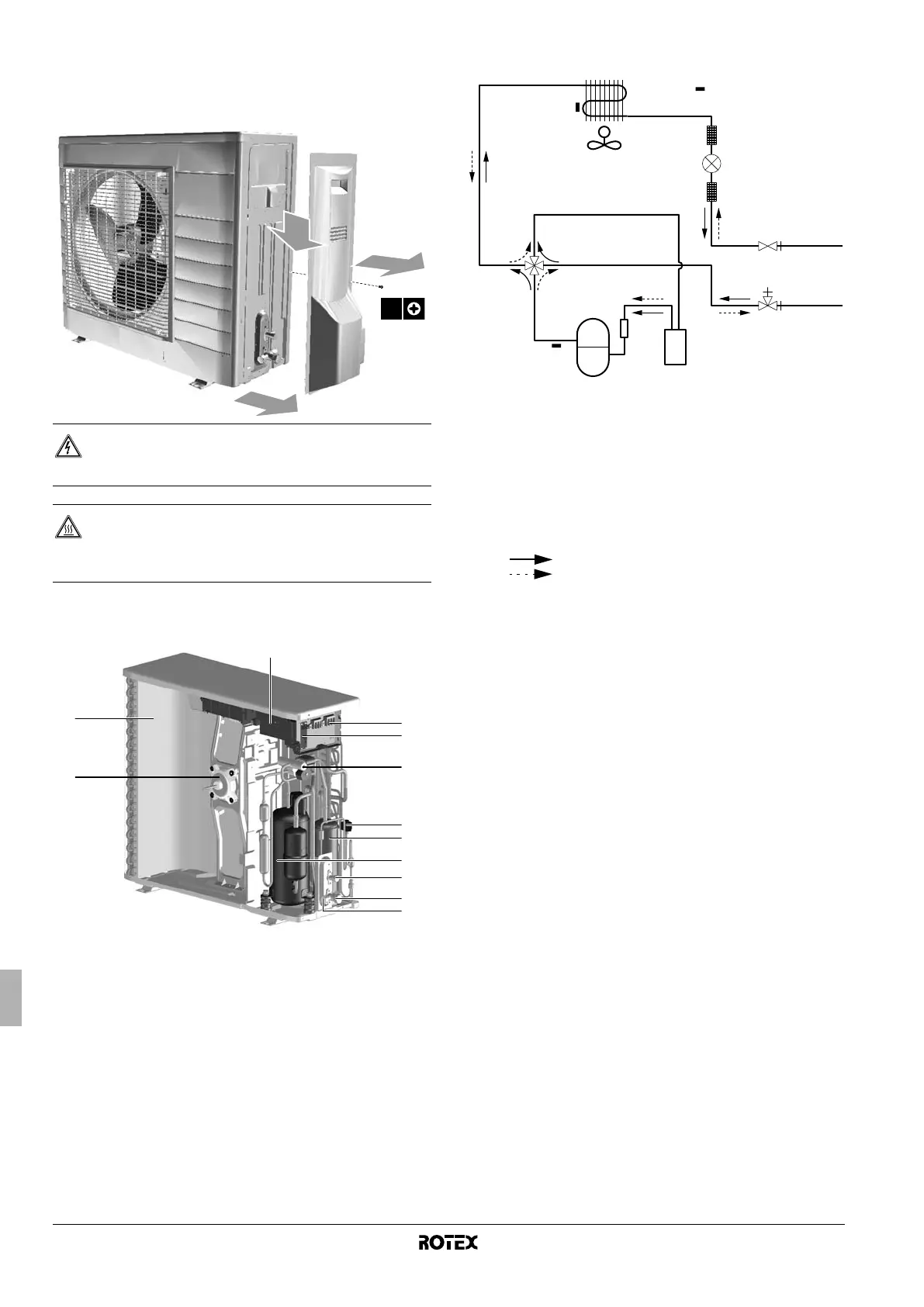

4. DESCRIÇÃO GERAL DA UNIDADE
4.1. Abertura da unidade
4.2. Componentes principais
1 Permutador de calor
2 Motor do ventilador
3 Caixa de distribuição com placa de circuito impresso
principal (placa de circuito impresso de controlo e inversor)
4 Comunicação do terminal e fonte de alimentação
5 Placa de circuito impresso de assistência
6 Válvula de 4 vias
7 Válvula electrónica de expansão (principal)
8 Acumulador
9 Compressor
10 Válvula de paragem do líquido
11 Válvula de paragem do gás
12 Orifício de saída
4.3. Diagrama funcional
1 Termístor (ar)
2 Permutador de calor
3 Termístor (Permutador de calor)
4 Motor do ventilador
5 Filtro
6 Válvula electrónica de expansão
7 Válvula de paragem do líquido
8 Válvula de paragem do gás com orifício de saída
9 Acumulador
10 Compressor
11 Termístor (descarga)
12 Válvula de 4 vias (LIGADO=aquecimento)
Refrigeração
Aquecimento
PERIGO: CHOQUE ELÉCTRICO
Consulte a "2. Precauções de segurança gerais" na
página 2.
PERIGO: NÃO TOQUE NA TUBAGEM NEM NAS PEÇAS
INTERNAS
Consulte a "2. Precauções de segurança gerais" na
página 2.
1
1x
3
2
1
4
5
6
7
10
9
11
12
8
3
2
M
8
9
1011
12
7
5
5
1
2
3
4
6
