Montagehandleiding
9
RRLQ006~008BBV3
Buitenunit voor lucht-water-warmtepomp
4PW68222-1 – 02.2011

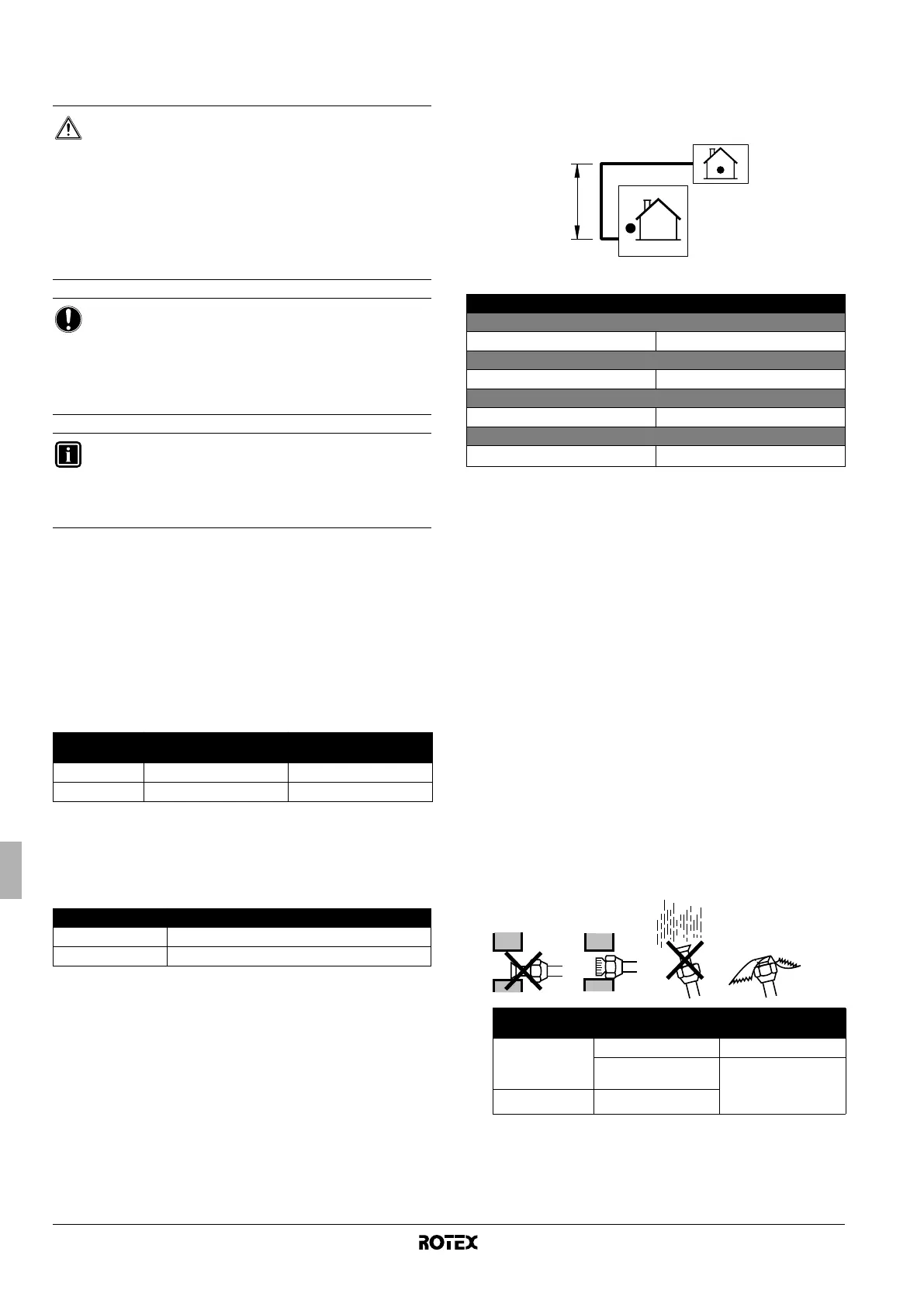

8. MAAT KOELMIDDELLEIDING EN
TOEGESTANE LEIDINGLENGTE
8.1. Keuze van het leidingmateriaal
■ Materiaal: met fosforzuur gedeoxideerde naadloze koperen buis
voor koelmiddel.
■ Hardheidsgraad: gebruik leidingen met een hardheidsgraad op
basis van de leidingdiameter zoals in de onderstaande tabel
staat vermeld.
■ De leidingdikte van de koelmiddelleiding dient te voldoen aan de
toepasselijke wetgeving. De minimale leidingdikte voor R410A-
leidingen moet voldoen aan de waarden in de onderstaande
tabel.
O=Gegloeid
8.2. Maat van de koelmiddelleiding
De buizen tussen de buitenunit en de binnenunit dienen in principe
dezelfde maat te hebben als de aansluitingen buiten.
8.3. Toegestane leidinglengte en hoogteverschil
Zie de afbeelding en de tabel hieronder voor de toegestane lengtes
en hoogtes. Veronderstel dat de langste lijn op de afbeelding met de
in werkelijkheid langste buis overeenstemt, en dat de hoogte unit op
de afbeelding met de in werkelijkheid hoogste unit overeenstemt.
H Hoogte
L Lengte
9. VOORZORGSMAATREGELEN VOOR
KOELMIDDELLEIDINGEN
■ Sta nooit toe dat iets anders dan het aangewezen koelmiddel
zich kan vermengen in de vriescyclus, zoals lucht, enz. Indien er
koelgas zou lekken terwijl de unit in bedrijf is, ventileer dan
onmiddellijk de kamer.
■ Gebruik uitsluitend R410A als u koelmiddel toevoegt.
Installatiegereedschap:
Gebruik uitsluitend installatiegereedschap (meetinstrument,
verdeelstuk, vulslang enz.) dat geschikt is voor R410A-
installaties zodat het de druk kan weerstaan en het niet mogelijk
is dat vreemde stoffen (zoals minerale oliën en vocht) in het
systeem komen.
Vacuüm pomp:
Gebruik een 2-trapsvacuümpomp met een terugslagklep.
Zorg dat de olie in de pomp niet in het systeem terugstroomt als
de pomp buiten werking is.
Gebruik een vacuümpomp die het systeem tot –100,7 kPa
(5 Torr, –755 mm Hg) kan leegpompen.
■ Om te beletten dat vuil, vloeistof of stof in de leiding kan
binnendringen, sluit de buis af met kleefband of nijp ze dicht.
Wees zeer voorzichtig bij het plaatsen van koperen buizen door
de wanden.
■ De leidingen dienen zo gemonteerd te worden dat de flare nooit
mechanisch belast is.
GEVAAR
■ Leidingen en andere onder druk staande onderdelen
dienen te voldoen aan de toepasselijke wetgeving en
geschikt te zijn voor koelmiddel. Gebruik met
fosforzuur gedesoxideerd naadloos koper voor
koelmiddelleidingen.
■ De installatie dient door een installateur uitgevoerd te
worden; de keuze van het materiaal en de installatie
dienen te voldoen aan de toepasselijke wetgeving. In
Europa dient de norm EN378 gehanteerd te worden.
LET OP
Voor de personen belast met het leggen en aansluiten
van de leidingen:
Open zeker de afsluiter na het werk aan de leidingen en
het ontluchten. (Het systeem laten werken met een
gesloten afsluiter kan de compressor breken.)
INFORMATIE
Het is verboden om koelmiddel in de atmosfeer af te
voeren. Vang het koelmiddel op volgens de geldende
wetgeving betreffende het opvangen en elimineren van
freon.
∅ leiding
Hardheidsgraad
van leidingmateriaal
Minimale dikte t (mm)
6,4 O 0,80
15,9 O 1,00
Maat van de koelmiddelleiding (mm)
Gasleiding ∅15,9
Vloeistofleiding ∅6,4
Toegestane leidinglengte
Maximum totale leidinglengte in één richting
L 30 m
Minimum leidinglengte in één richting
L3 m
Maximum hoogte tussen binnen en buiten
H 20 m
Lengte zonder vulling
L
≤10 m
Plaats Montageperiode
Beschermings-
methode
Buitenunit
Meer dan een maand Leiding vastklemmen
Minder dan een
maand
De leiding
dichtknijpen of
afdichten met
kleefband
Binnenunit Ongeacht de periode
H
L
