Instalační návod
7
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
5.2. Výběr místa s chladnějším klimatem
Viz "3.4. Identifikace modelu" na straně 4.
■ Aby se zabránilo vystavení jednotky větru, nainstalujte venkovní
jednotku stranou sání směrem ke stěně.
■ Nikdy neinstalujte venkovní jednotku na místo, kde strana sání
může být přímo vystavena větru.
■ Aby se zabránilo vystavení jednotky větru, namontujte ochranný
plech na stranu výstupu vzduchu venkovní jednotky.

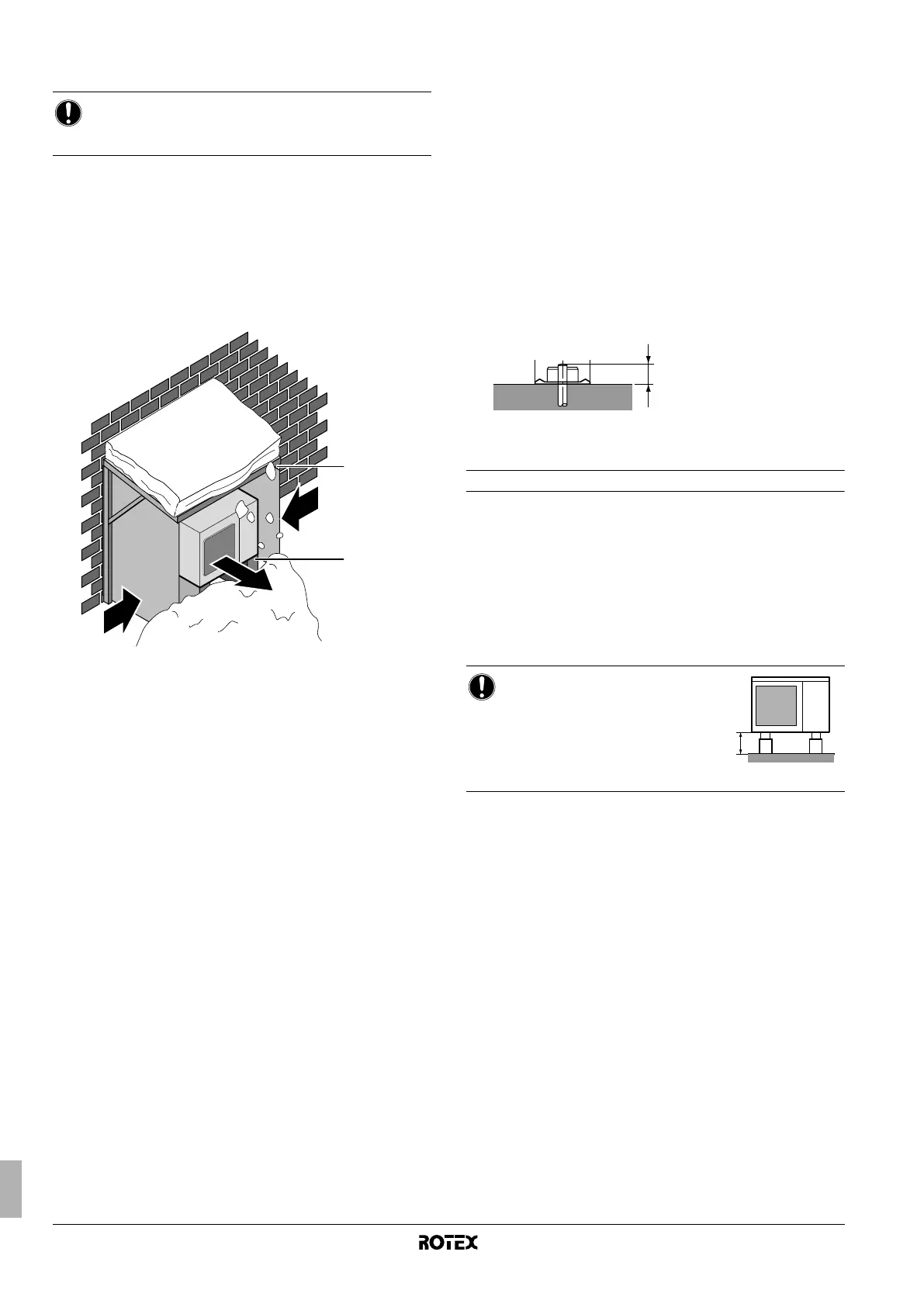

■ V místech se silným sněžením je velmi důležité vybrat místo
instalace, kde sníh neovlivní jednotku a umístit výstupní stranu
do pravého úhlu ke směru větru:
1 Postavte velkou stříšku.
2 Postavte podezdívku.
Nainstalujte jednotku dostatečně vysoko od země, aby
nebyla zasypána sněhem.
3 Silný vítr
4 Výstupní vzduch
6. Bezpečnostní opatření při instalaci
6.1. Příprava základů
Když instalujete venkovní jednotku, zvolte vhodné místo podle
kapitoly "5. Výběr místa instalace" na straně 6.
1 Zkontrolujte pevnost a vyrovnanost podlahy pro instalaci, aby
jednotka po instalaci nezpůsobovala při provozu vibrace nebo
hluk.
2 Připravte si 4 sady základových šroubů, matic a podložek M8
nebo M10 (místní dodávka).
3 Upevněte jednotku bezpečně pomocí základových šroubů v
souladu s výkresem základů.
Nejlepší je zašroubovat základové šrouby, dokud z jejich délky
nezůstává 20 mm nad povrchem základů.
6.2. Odvádění vody
Obecně
Zajistěte, aby odpadní voda z venkovní jednotky během režimu
vytápění a režimu odmrazování mohla být řádně odváděna.
■ Instalujte jednotku na základnu, která zajistí řádný odvod a tím
zamezí tvoření ledu.
■ Pod jednotkou musí být připraven odváděcí kanál. Zajistěte, aby
odpadní voda v tomto odváděcím kanálu nezamrzala a
nezpůsobovala zablokování vrstvou námrazy.
■ Zabraňte, aby při teplotách zamrzání odpadní voda vytékala na
chodník/cestu pro pěší a způsobila její kluzkost.
POZNÁMKA
Při provozování venkovní jednotky při nízké teplotě okolí
postupujte dle pokynů uvedených níže.
1
2
3
3
4
POZNÁMKA
Pokud jsou vypouštěcí otvory
venkovní jednotky zakryty
montážní základnou nebo
podlahou, zvedněte jednotku,
abyste pod venkovní jednotkou
získali volný prostor více než 150 mm.
20
150 mm≥
