Montagehandleiding
13
RRLQ006~008BBV3
Buitenunit voor lucht-water-warmtepomp
4PW68222-1 – 02.2011
13. HET LEEGPOMPEN
Om het milieu te beschermen, verwijder eerst alle koelmiddel uit de
unit alvorens de unit te verplaatsen of af te voeren. Het leegpompten
verwijdert al het koelmiddel, van de leidingen tot in de buitenunit.

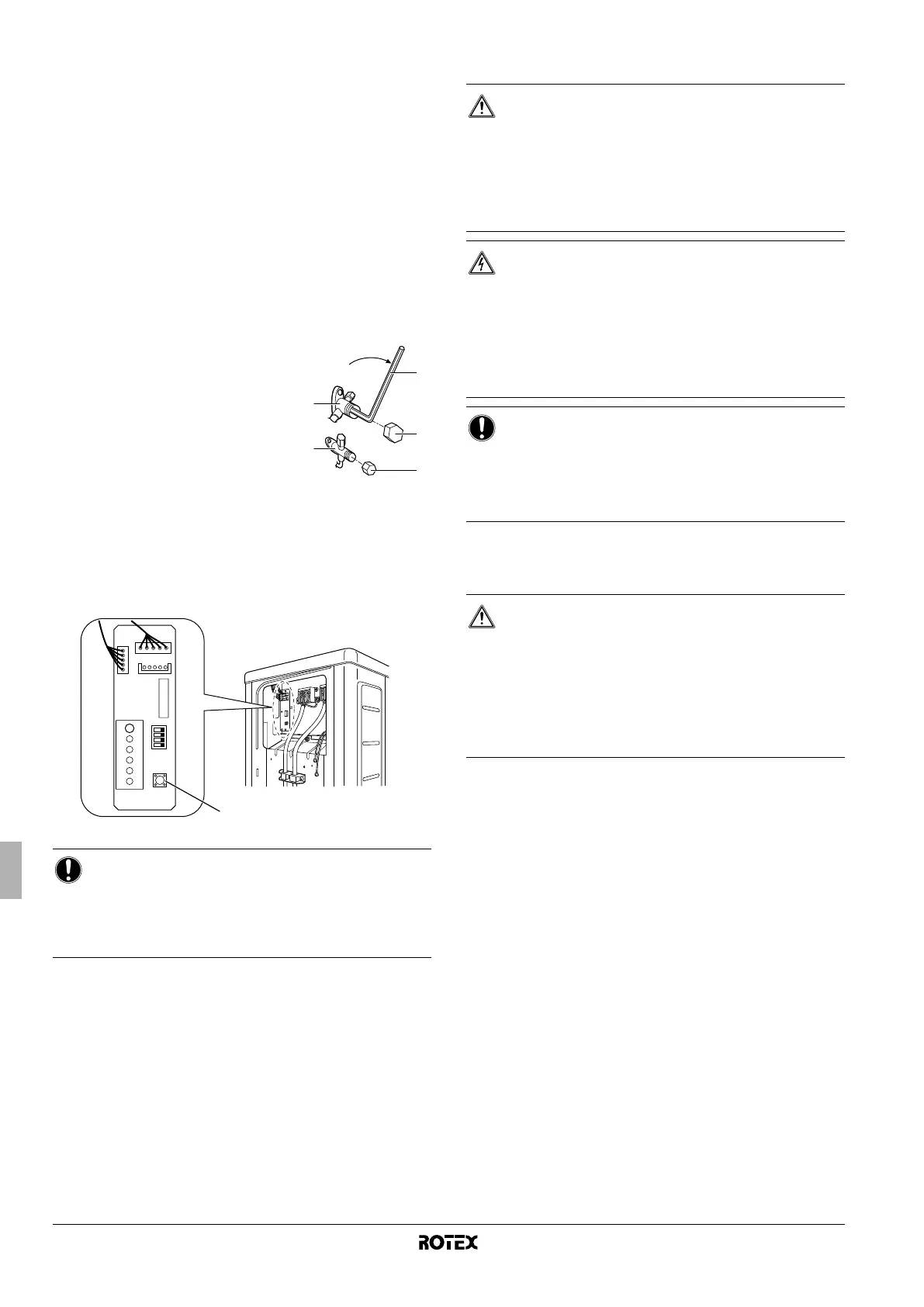

13.1. De procedure om leeg te pompen
1 Verwijder de deksels van de vloeistofafsluiter en de gasafsluiter.
2 Voer een gedrongen koeling uit.
3 Wacht 5 tot 10 minuten (of slechts 1 of 2 minuten bij zeer lage
omgevingstemperaturen (<–10°C)) en sluit daarna de
vloeistofafsluiter met een zeskantsleutel.
4 Wacht 2 tot 3 minuten en sluit daarna de gasafsluiter en stop de
gedwongen koeling.
1 Gasafsluiter
2 Sluiten
3 Zeskantsleutel
4 Afsluiterdeksel
5 Vloeistofafsluiter
13.2. Gedwongen koeling
1 Druk op de schakelaar SW1 om de gedwongen koeling te
starten.
2 Druk opnieuw op de schakelaar SW1 om de gedwongen koeling
te stoppen.
1 Schakelaar SW1 voor gedwongen koeling
14. WERK AAN DE ELEKTRISCHE BEDRADING
14.1. Voorzorgsmaatregelen bij werk aan de
elektrische bedrading
■ Werk alleen met koperdraad.
■ In de vaste bedrading moet een hoofdschakelaar of een andere
manier om te onderbreken, met een contactscheiding in alle
polen, aanwezig zijn die voldoet aan de toepasselijke wetgeving.
■ Kwets of druk nooit samengebundelde kabels in de unit samen.
■ Bevestig de kabels zodat ze niet in contact met de buizen
kunnen komen (vooral langs de hogedrukzijde).
■ Bevestig de elektrische bedrading met kabelbinders zoals
getoond op de afbeelding in hoofdstuk "14.3. De elektrische
voeding en de bedrading tussen de units aansluiten" op
pagina 14, zodat deze niet in contact met de buizen kunnen
komen, vooral langs de hogedrukzijde.
Zorg dat er geen externe druk wordt uitgeoefend op de
aansluitklemmen.
■ Let er bij de montage van de aardlekschakelaar op dat deze
compatibel is met de inverter (bestand tegen hoog frequente
elektrische ruis) om te beletten dat de aardlekschakelaar
ongewenst zou uitslaan.
■ De voedingskabel en de stroomonderbreker moeten in functie
de toepasselijke wetgeving gekozen worden.
■ Gebruik geen kabels met stopcontacten, geen gevlochten
geleiderkabels (zie waarschuwing 1 in "Na te leven
opmerkingen" op pagina 15), geen verlengkabels of
aansluitingen van een stersysteem, omdat deze oververhitting,
elektrische schokken of brand kunnen veroorzaken.
LET OP
Zorg ervoor dat de watertemperatuur tijdens het
gedwongen koelen hoger dan 5°C blijft (zie de
temperatuuraflezing van de binnenunit). U kunt dit
bekomen door bijvoorbeeld alle ventilatoren van de
ventilatorconvectoren aan te zetten.
1
3
2
4
4
5
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
WAARSCHUWING
■ Alle bedradingen dienen door een erkende elektricien
uitgevoerd te worden.
■ De elektrische aansluitingen dienen op de
vastgemaakte bedrading uitgevoerd te worden.
■ Alle componenten die op de vestiging worden
voorzien en alle elektrische constructies dienen te
voldoen aan de toepasselijke wetgeving.
GEVAAR: HOOGSPANNING
Schakel de elektrische voeding minstens 1 minuut uit om
geen elektrische schok te hebben vooraleer onderhouds-
werkzaamheden uit te voeren op elektrische onderdelen.
Meet ook na 1 minuut altijd de spanning op de klemmen
van de hoofdstroomkringcondensatoren of op de
elektrische onderdelen en controleer, voordat u
onderdelen aanraakt, of die spanning maximum 50 V DC
bedraagt.
LET OP
Voor de personen belast met het leggen en aansluiten
van de elektrische bedrading:
Zet de unit niet aan vooraleer de koelmiddelleiding voltooid
is. (Als de unit in bedrijf wordt gesteld voordat de leidingen
gereed zijn, zal de compressor stukgaan.)
GEVAAR
■ Alle spanningen op alle elektrische kringen dienen
eerst te worden uitgeschakeld vooraleer aan de
aansluitklemmen te werken.
■ Monteer altijd een aardlekschakelaar in overeen-
stemming met de toepasselijke wetgeving. Anders
bestaat het gevaar op elektrische schokken.
■ Schakel de hoofdschakelaar niet aan vooraleer alle
bedradingen voltooid zijn.
