Rotex RRLQ006BBV3 - 4 Descripción General de la Unidad; Apertura de la Unidad; Componentes Principales; Diagrama de Funcionamiento

RRLQ006~008BBV3
Unidad exterior para bomba de calor de aire-agua
4PW68222-1 – 02.2011
Manual de instalación
5

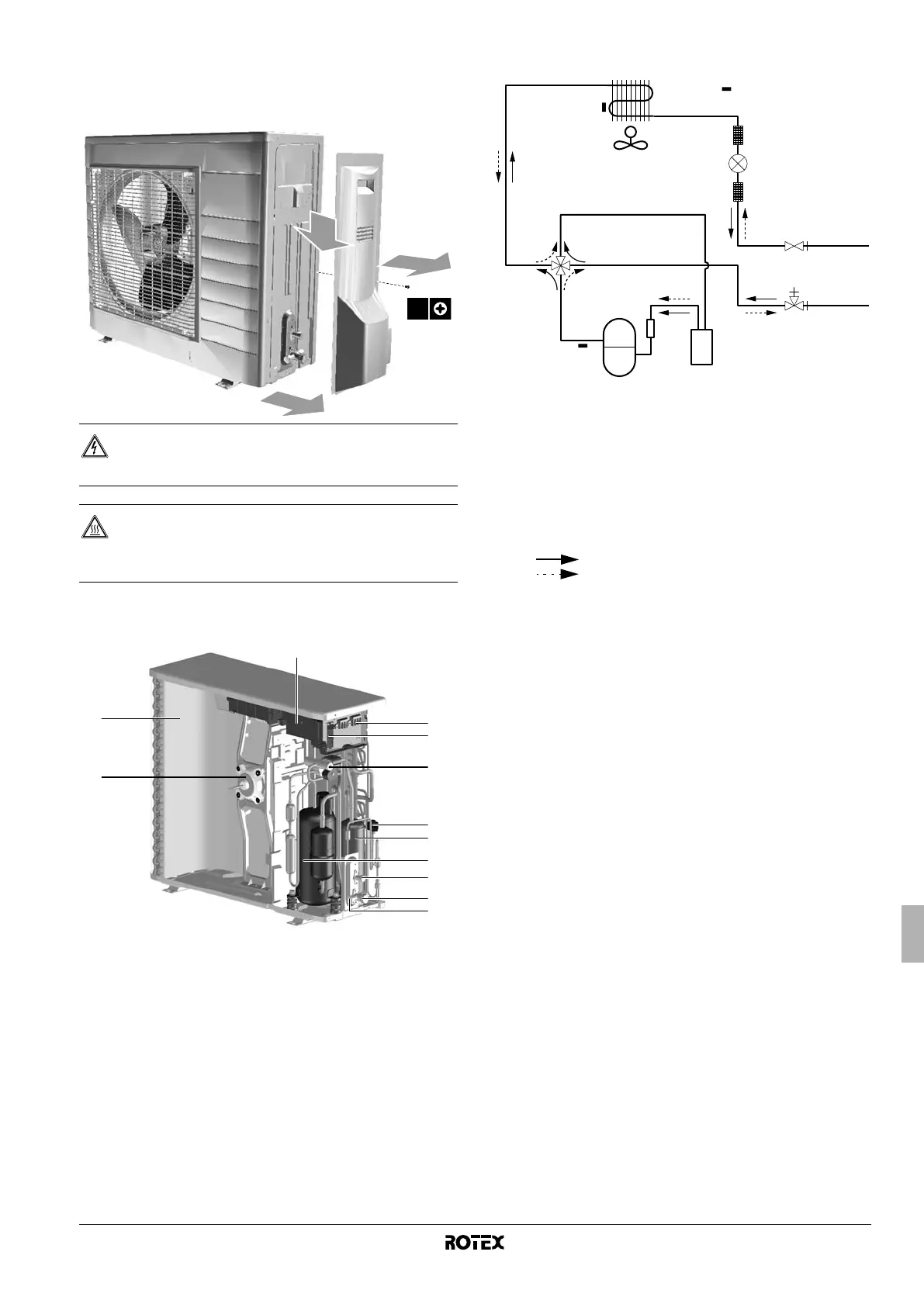

4. DESCRIPCIÓN GENERAL DE LA UNIDAD
4.1. Apertura de la unidad
4.2. Componentes principales
1 Intercambiador de calor
2 Motor del ventilador
3 Caja de conexiones con tarjeta de circuito impreso
principal (tarjeta de circuito impreso de control e Inverter)
4 Terminal de comunicaciones y fuente de alimentación
5 Tarjeta de circuito impreso de servicio
6 Válvula de 4 vías
7 Válvula de expansión electrónica (principal)
8 Acumulador
9 Compresor
10 Válvula de cierre de líquido
11 Válvula de cierre de gas
12 Puerto de servicio
4.3. Diagrama de funcionamiento
1 Termistor (aire)
2 Intercambiador de calor
3 Termistor (intercambiador de calor)
4 Motor del ventilador
5 Filtro
6 Válvula de expansión electrónica
7 Válvula de cierre de líquido
8 Válvula de cierre de gas con puerto de servicio
9 Acumulador
10 Compresor
11 Termistor (descarga)
12 Válvula de 4 vías (ENCENDIDO=calefacción)
Refrigeración
Calefacción
PELIGRO: ELECTROCUCIÓN
Consulte "2. Precauciones generales de seguridad" en la
página 2.
PELIGRO: NO TOCAR LAS TUBERÍAS Y PIEZAS
INTERNAS
Consulte "2. Precauciones generales de seguridad" en la
página 2.
1
1x
3
2
1
4
5
6
7
10
9
11
12
8
3
2
M
8
9
1011
12
7
5
5
1
2
3
4
6
