Instalační návod
15
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011

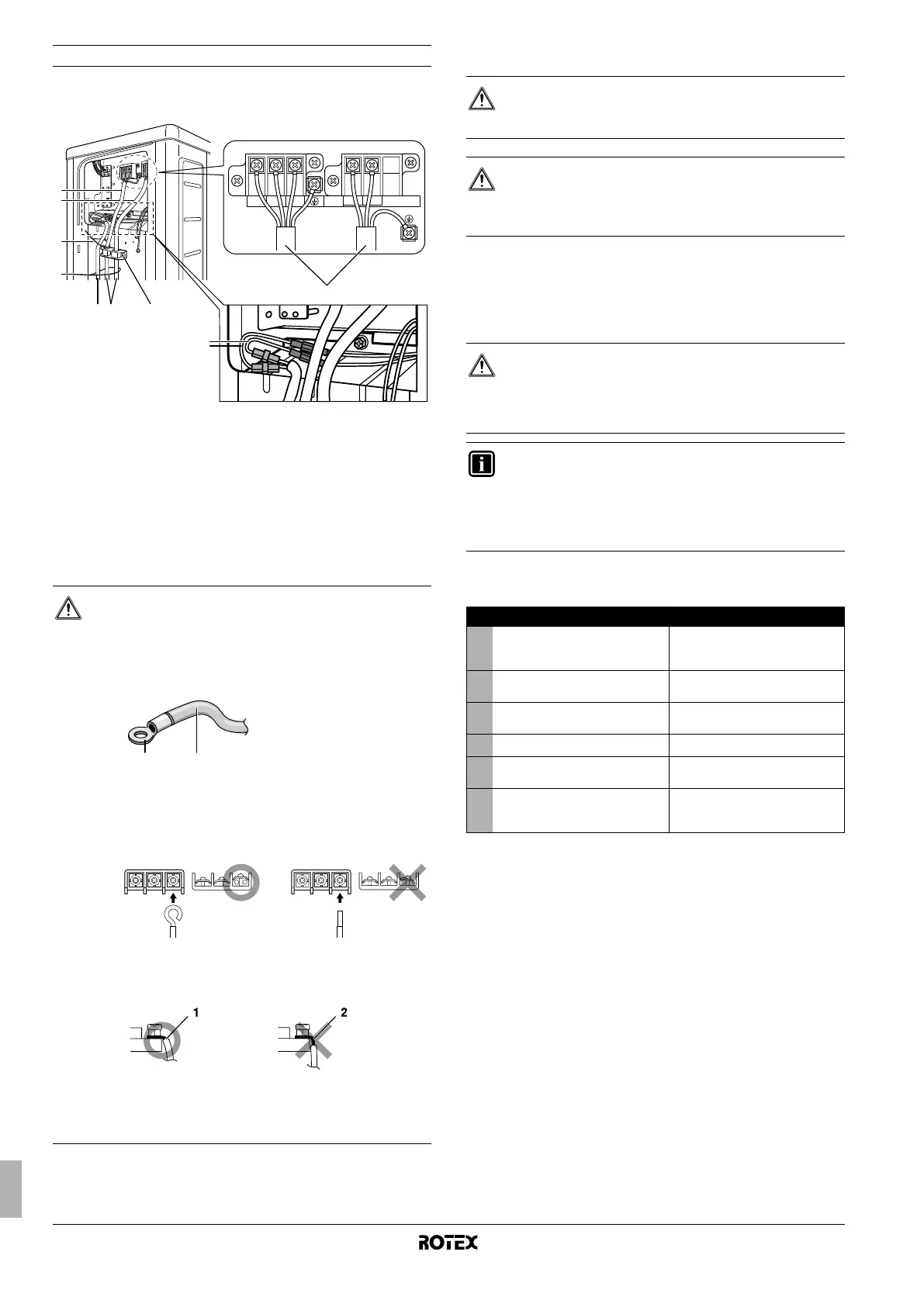

Pokyny, které je nutno dodržovat
Dodržujte níže uvedené pokyny, když připojujete vodiče k napájecí
svorkovnici.
1 Propojení
2 Napájecí kabel
3 Napájecí kabel vyhřívání spodní desky
4 Spona
5 Kabel vyhřívání spodní desky
■ Použijte předepsaný typ vodiče a bezpečně ho připojte (A).
■ Pevně utáhněte příchytky, aby konce kabelů nebyly vystaveny
vnějšímu napětí (B).
■ Natvarujte vodiče tak, aby servisní kryt a kryt uzavíracího ventilu
byly bezpečně upevněny (C).
14.4. Elektrické vlastnosti
Schéma zapojení je uvedeno na vnitřní straně přední desky jednotky.
15. Zkušební provoz
15.1. Kontroly před uvedením do provozu
UPOZORNĚNÍ
1. V případě, že z jakéhokoliv důvodu je použití
lankových vodičů nevyhnutelné, osaďte konce vodičů
kabelovýma očkama.
Umístěte kabelové očko na vodič až k izolaci a
upevněte vhodným nástrojem.
2. Když připojujete ke svorkovnici jednožilové vodiče,
provádějte jejich zkroucení.
Nesprávné připojení může mít za následek zahřívání
a požár.
Odstranění izolace vodiče na svorkovnici:
L N
123
C
A3
1
4
5
4
2
B
21
1 Lankový vodič
2 Kabelové očko
1 Odstraňte izolaci k tomuto místu
2 Nadměrná délka odstranění izolace může
způsobit úraz elektrickým proudem nebo
svod.
UPOZORNĚNÍ
Zvolte všechny kabely a rozměry vodičů dle platných
předpisů.
UPOZORNĚNÍ
Po dokončení elektrického zapojení se ujistěte, zda jsou
všechny elektrické součásti a svorky uvnitř elektrické
rozvodné skříňky bezpečně zapojeny.
NEBEZPEČÍ!
Nikdy neponechávejte jednotku bez dozoru během
instalace nebo provádění servisu. Pokud je vyjmut servisní
panel, snadno hrozí náhodný kontakt se součástmi pod
napětím.
INFORMACE
Upozorňujeme, že během období prvního spuštění
jednotky může být požadovaný příkon vyšší, než jaký je
uvedený na typovém štítku jednotky. Tento jev vzniká na
kompresoru, který vyžaduje 50 hodin provozu, než
dosáhne hladkého chodu a stabilní spotřeby energie.
Kontrola Příznak
■
Venkovní jednotka je
nainstalována řádně na pevné
základně.
Pád, vibrace, hluk
■
Žádný únik plynného chladiva. Nekompletní funkce
chlazení/vytápění
■
Potrubí plynného a kapalného
chladiva jsou tepelně izolována.
Únik vody
■
Systém je řádně uzemněný. Elektrický svod
■
Pro propojení jsou použity
předepsané vodiče.
Nefungující nebo spálené
■
Vstup a výstup vzduchu venkovní
jednotky jsou bez překážek.
Uzavírací ventily jsou otevřeny.
Nekompletní funkce
chlazení/vytápění
