RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
Instalační návod
4
■ Zabraňte dětem v lezení po vnější jednotce, ani na ni
nepokládejte žádné objekty. Pád může způsobit zranění.
■ Pro použití jednotek v aplikacích s možností vzniku teplotních
výstrah (alarmů) se doporučuje předvídat zpoždění 10 minut pro
signalizaci výstrahy v případě, že je teplota výstrahy
překročena. Jednotka se může zastavit na několik minut během
normálního provozu za účelem "rozmrazování jednotky" nebo
při "vypnutí termostatem".
■ Utáhněte převlečnou matici podle předepsané metody pomocí
momentového klíče.
Jestliže utáhnete převlečnou matici příliš, může po delší době
prasknout a způsobit únik chladiva.
3. Před instalací
3.1. Rozsah tohoto návodu
Tato příručka popisuje postupy pro manipulaci, instalaci a zapojování
jednotek RRLQ. Tato příručka byla vytvořena za účelem zajištění
odpovídající údržby jednotky a v případěvzniku problému poskytne
nápovědu.
3.2. Bezpečnostní opatření pro chladivo R410A
■ Toto chladivo vyžaduje přísná bezpečnostní opatření, aby byl
systém udržován v čistotě, suchu a dobře zatěsněný.
- Čistota a sucho
Cizí materiály (včetně minerálních olejů nebo vlhkosti) nesmí
vniknout do systému.
- Utěsnění
Pečlivě si přečtěte část "9. Bezpečnostní opatření na rozvodu
chladiva" na straně 9 a dodržujte tyto postupy.
■ Vzhledem k tomu, že chladivo R410A je smíšeného typu, musí
být potřebné dodatečné chladivo plněno v kapalném stavu.
(Pokud je chladivo v plynném stavu, jeho složení se změní a
systém nebude pracovat správně).
■ Připojená vnitřní jednotka musí být jednotkou RKHBH/X008
navrženou výhradně pro chladivo R410A.
3.3. Instalace
■ Informace o instalaci vnitřní jednotky naleznete v instalačním
návodu vnitřní jednotky.
■ Nikdy neprovozujte jednotku bez termistorů, protože by to mohlo
mít za následek hoření kompresoru.
■ Při zapojování/odpojování štítků ověřte název modelu a sériové
číslo na venkovních (předních) štítcích, aby nedošlo k chybám.
■ Při zavírání servisních panelů dbejte na to, abyste nepoužili
větší dotahovací sílu než 4,1 N•m.
3.4. Identifikace modelu
Jednotky RRLQ obsahují zvláštní vybavení (izolace, ohřívač spodní
desky, ...) pro zajištění správného provozu v oblastech s možným
výskytem nízkých teplot spolu s vysokou vlhkostí. Tyto modely
obsahují protiopatření (izolaci, vyhřívání dolní desky, ...), aby se
zabránilo zamrznutí.
3.5. Příslušenství
■ Zkontrolujte, zda je u jednotky následující příslušenství
■ Volitelné doplňky
Volitelné vyhřívání spodní desky

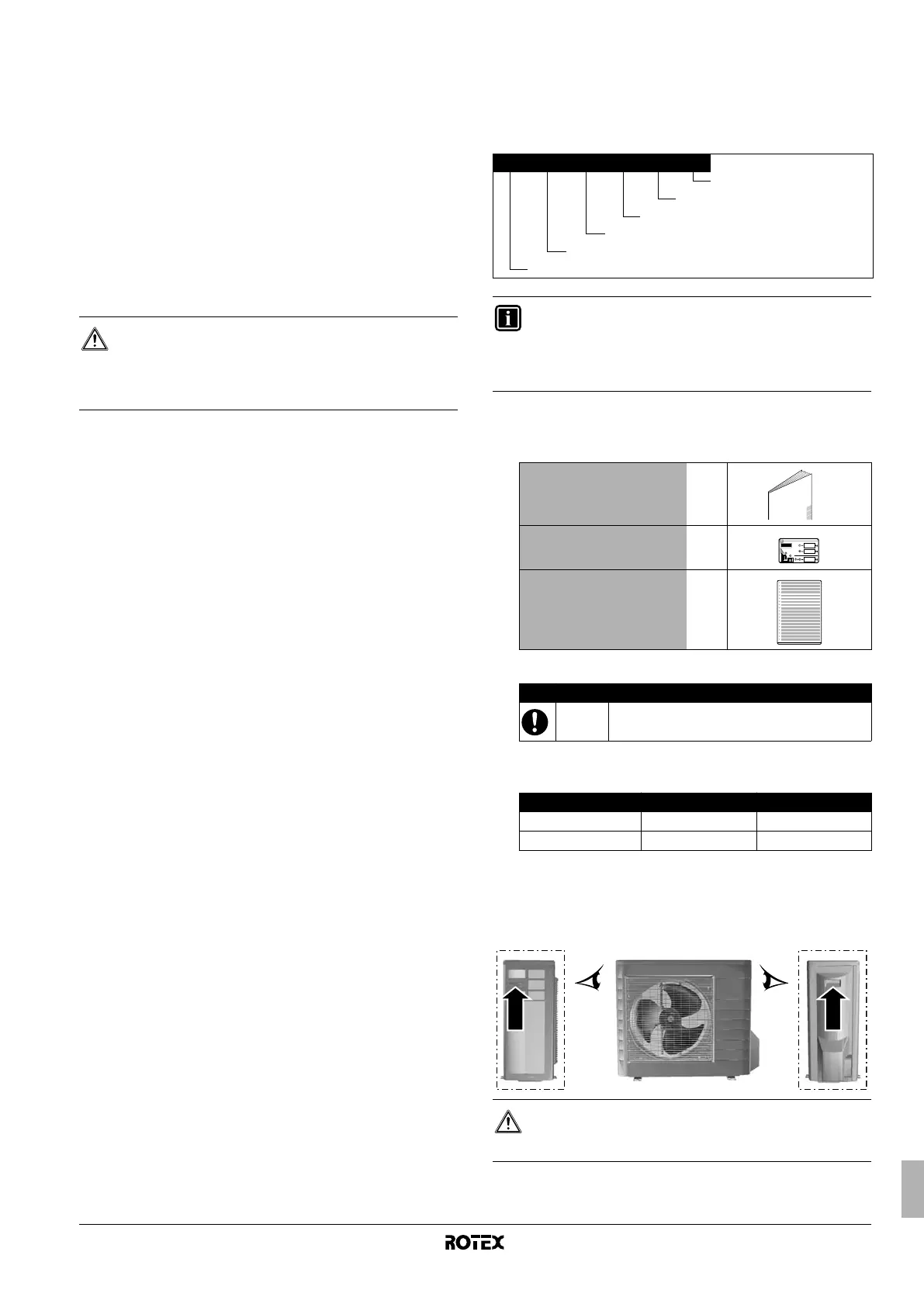

3.6. Manipulace
Jak je znázorněno na obrázku dole, pomalu posuňte jednotku
uchopením úchyty na levé a pravé straně.
VÝSTRAHA
Vzhledem k tomu, že maximální pracovní tlak pro tuto
venkovní jednotku je 4,17 MPa nebo 41,7 bar, možná
bude potřeba potrubí s větší tloušżkou stěny. Viz odstavec
"8.1. Volba materiálu potrubí" na straně 9.
RR L Q 006 BB V3
V3=1~, 230 V, 50 Hz
Řada
Třída výkonu (kW)
Venkovní jednotka s chladivem R410A
L=nízká teplota vody – zóna teploty okolí (–10°C~–20°C)
Dělené venkovní dvojité tepelné čerpadlo
INFORMACE
Venkovní jednotku RRLQ0*BA/BB lze připojit pouze k
vnitřní jednotce RKHBH/X008BA/BB (vyhřívání spodní
desky u venkovní jednotky musí být řízeno vnitřní
jednotkou).
Instalační návod 1
Štítek pro označení
fluorovaných skleníkových plynů
1
Vícejazyčný štítek pro označení
fluorovaných skleníkových plynů
1
Vyhřívání spodní desky
RRLQ Standardní
(a)
(a) Montováno ve výrobě.
EKBPHT08 EKBPHT08BA
RKHBH/X008AA Možné Není povoleno
RKHBH/X008BA/BB Možné Možné
UPOZORNĚNÍ
Nedotýkejte se vzduchového vstupu ani hliníkových
lopatek na jednotce, vyhnete se tak zranění.
A B
A
B
