RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
Instalační návod
10

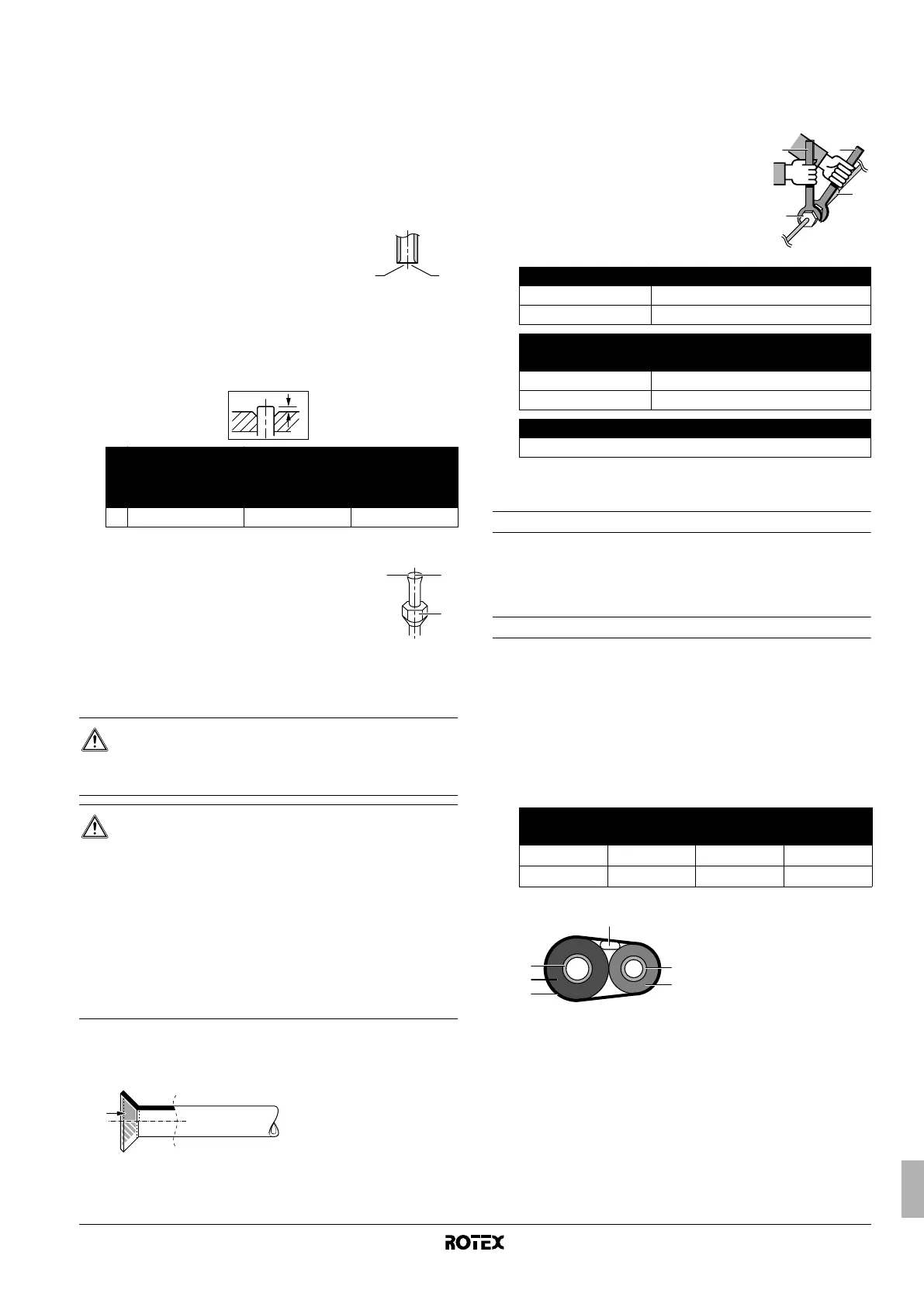

10. Potrubí chladiva
10.1. Rozšiřování konců trubek
Při rozšiřování jednotlivých konců trubek dodržujte následující
postup:
1 Uřežte konec trubky pomocí řezáku trubek.
2 Odstraňte otřepy s uřezaným koncem směřujícím dolů, aby se
piliny a třísky nemohly dostat do trubky.
1 Řez proveďte přesně kolmo.
2 Odstraňte otřepy
3 Vyšroubujte převlečnou matici z uzavíracího ventilu a umístěte ji
na trubku.
4 Proveďte rozšíření trubky. Přesně dodržte níže znázorněný
rozměr.
5 Zkontrolujte, že je rozšíření trubky správně provedeno.
1 Vnitřní povrch rozšíření musí být bez
prasklin.
2 Konec trubky musí být rovnoměrně
rozšířen v přesném kruhu.
3 Zkontrolujte usazení převlečné
matice.
10.2. Připojení potrubí chladiva k venkovní jednotce
1 Při připojení převlečné matice potřete vnitřní povrch kalíškového
spoje éterem nebo esterovým olejem a před pevným dotažením
matici nejdříve utáhněte rukou o 3 až 4 otáčky.
2 Při povolování převlečné matice vždy používejte současně dva
klíče.
Při spojování potrubí vždy používejte k dotažení matice
společně klíč na matice a momentový klíč, aby nedošlo k
popraskání matice a nevznikla netěsnost.
1 Momentový klíč
2 Maticový klíč
3 Šroubení trubky
4 Převlečná matice
10.3. Chladicí potrubí
Pokyny pro manipulaci s potrubím
Veškeré ohyby potrubí musí být co možná nejmírnější. Pro ohýbání
používejte ohýbačku trubek.
Poloměr ohybu musí být 30 až 40 mm nebo větší.
Volba mědi a tepelné izolace
Když používáte komerční měděné potrubí a armatury, dodržujte
následující pokyny:
Izolační materiál: polyetylenová pěna
Intenzita přestupu tepla: 0,041 až 0,052 W/mK (0,035 až 0,045
kcal/mh°C)
Teplota povrchu potrubí plynného chladiva dosahuje 110°C max.
Zvolte tepelně izolační materiály, které tuto teplotu vydrží.
Proveďte izolaci jak plynového, tak kapalinového potrubí a
zajistěte rozměry izolace uvedené níže.
1 Plynové potrubí
2 Elektrická instalace mezi jednotkami
3 Kapalinové potrubí
4 Izolace kapalinového potrubí
5 Ochranná páska
6 Izolace plynového potrubí
Použijte samostatná tepelně izolovaná potrubí pro plynné
chladivo a pro kapalné chladivo.
Nástroj pro
rozšiřování konců
trubek pro R410A
(spojkový typ)
Standardní nástroj pro rozšiřování konců
trubek
Spojkový typ
(pevný typ)
Typ s křídlovou
maticí (britský typ)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
NEBEZPEČÍ!
Instalaci musí provádět instalační technik, výběr materiálů
a instalace musí splňovat platná legislativní nařízení. V
Evropě musí být použita norma EN378.
UPOZORNĚNÍ
Na rozšířenou část nepoužívejte minerální olej.
Kdyby se minerální olej dostal do systému, snížil by
životnost jednotek.
Nikdy nepoužívejte potrubí, které bylo již použito pro
předchozí instalace. Používejte pouze díly dodané s
jednotkou.
Kvůli garanci životnosti nikdy k této jednotce R410A
neinstalujte sušičku. Vysoušecí materiál může
rozpouštět a poškozovat systém.
Nedokonalé rozšíření konců trubek může mít za
následek únik plynného chladiva.
12
A
1 2
3
Převlečná matice Utahovací moment převlečné matice
6,4 mm (1/4") 15~17 Nm
15,9 mm (5/8") 63~75 N
m
Utahovací moment krytu ventilu
Kryt ventilu Plynové potrubí
6,4 mm (1/4") 21,6~27,4 Nm
15,9 mm (5/8") 44,1~53,9 N
m
Utahovací moment krytu servisní přípojky
10,8~14,7 Nm
Velikost potrubí Izolace potrubí
Vnější průměr Tloušżka Vnitřní průměr Tloušżka
6,4 mm (1/4") 0,8 mm 8-10 mm
10 mm
15,9 mm (5/8") 1,0 mm 16-20 mm
13 mm
12
3
4
5
6
1
2
4
3
