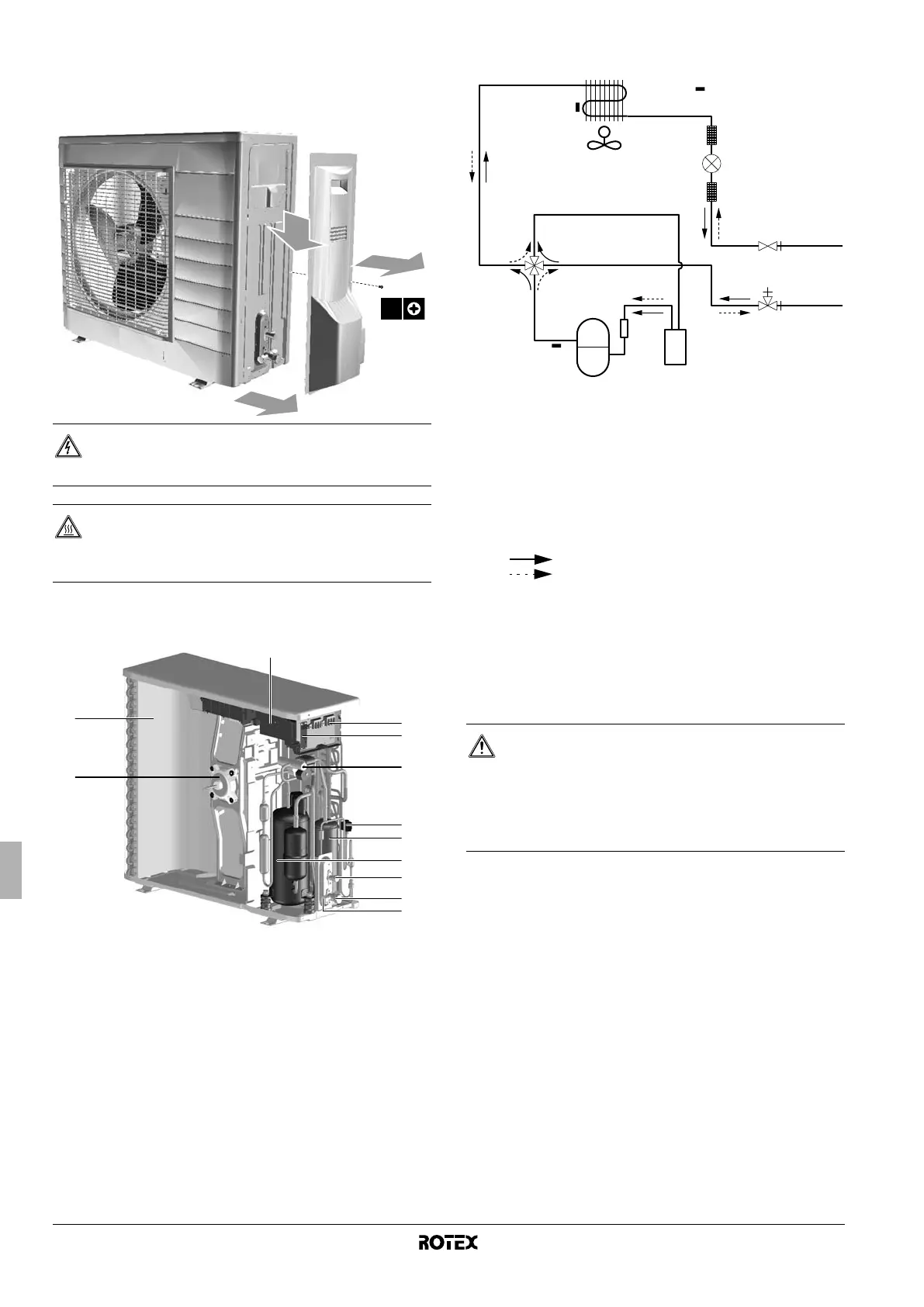

4. OVERZICHT VAN DE UNIT
4.1. Openen van de unit
4.2. Hoofdcomponenten
1 Warmtewisselaar
2 Ventilatormotor
3 Schakelkast met hoofdprintplaat (printplaat voor inverter
en regeling)
4 Klemmen voor communicatie- en elektrische voeding
5 Printplaat voor onderhoud
6 4-wegsklep
7 Elektronische expansieklep (hoofd)
8 Accumulator
9 Compressor
10 Vloeistofafsluiter
11 Gasafsluiter
12 Onderhoudspoort
4.3. Functioneel schema
1 Thermistor (lucht)
2 Warmtewisselaar
3 Thermistor (warmtewisselaar)
4 Ventilatormotor
5 Filter
6 Elektronische expansieklep
7 Vloeistofafsluiter
8 Gasafsluiter met onderhoudpoort
9 Accumulator
10 Compressor
11 Thermistor (uitblaas)
12 4-wegsklep (AAN=verwarming)
Koelen
Verwarmen
5. DE PLAATS VOOR DE MONTAGE
SELECTEREN
5.1. Algemeen
■ De apparatuur is niet bedoeld voor gebruik in een omgeving met
ontploffingsgevaar.
■ Kies een plek die stevig genoeg is om het gewicht en de
trillingen van de unit te weerstaan en waar het werkingsgeluid
niet wordt versterkt.
■ Kies een plaats waar de hete lucht uit de unit of het geluid van
de unit in werking de buren van de gebruiker kunnen storen.
■ Vermijd plaatsen naast een slaapkamer en dergelijke, zodat het
geluid dat hij maakt tijdens de werking geen overlast
veroorzaakt.
■ Er moet voldoende ruimte zijn om de unit naar en van de
installatieplaats te brengen.
■ Er moet voldoende plaats zijn voor luchtdoorstroming en er
mogen zich geen belemmeringen rond de luchtinlaat en -uitlaat
bevinden.
■ De plaats moet vrij zijn van de mogelijkheid van een brandbaar
gaslek vlakbij.
■ Plaats de unit zodanig dat zijn geluid en de afgevoerde hete
lucht de buren niet storen.
GEVAAR: ELEKTRISCHE SCHOK
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
GEVAAR: LEIDINGEN EN INTERNE ONDERDELEN
NIET AANRAKEN
Zie "2. Algemene voorzorgsmaatregelen voor veiligheid"
op pagina 2.
1
1x
3
2
1
4
5
6
7
10
9
11
12
8
3
2
WAARSCHUWING
■ Neem gepaste maatregelen om te voorkomen dat
kleine dieren zich in de buitenunit kunnen nestelen.
■ Kleine dieren die in contact komen met elektrische
onderdelen kunnen storingen, rook of brand
veroorzaken. Gelieve de klant te zeggen de ruimte
rond de unit schoon te houden.
M
8
9
1011
12
7
5
5
1
2
3
4
6
