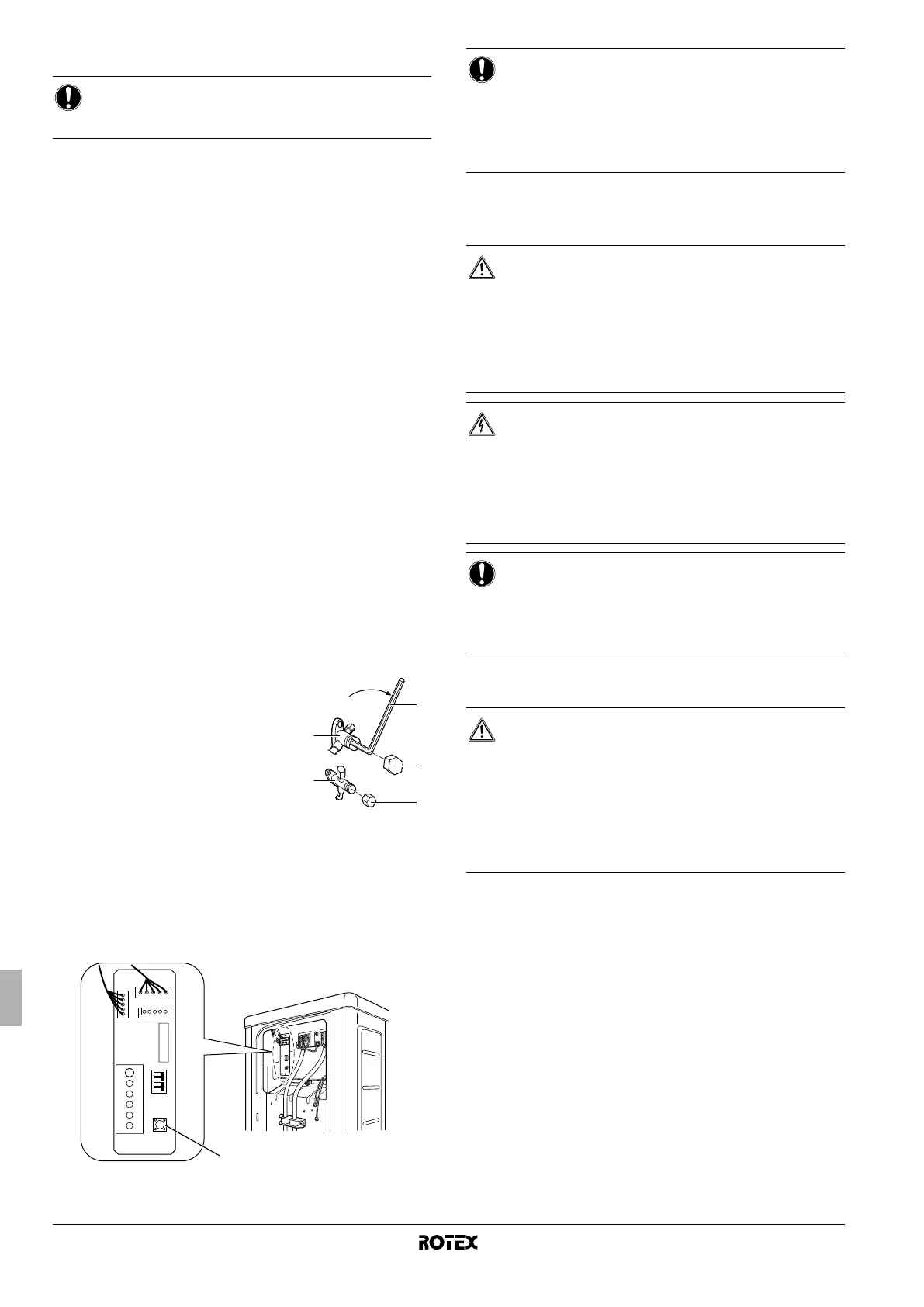

Manual de instalação
13
RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011
12.4. Recarregamento completo
Caso seja necessário um recarregamento completo, consulte a
placa de especificações da unidade. A placa de especificações
indica o tipo de refrigerante e a quantidade necessária.
Quantidade de carregamento total <unidade: kg>
A carga de refrigerante (kg) depende do comprimento total da
tubagem de líquido.
Carga total de refrigerante=1,7 kg + (comprimento total (m) da
tubagem de líquido–10 m) x 0,02
Observação: A carga de refrigerante de fábrica é de 1,7 kg.
13. OPERAÇÃO DE BOMBAGEM
Para proteger o ambiente, certifique-se de que efectua a bombagem
quando transferir ou eliminar a unidade. A operação de bombagem
irá extrair todo o refrigerante da tubagem para a unidade de exterior.
13.1. Procedimento de bombagem
1 Retire a tampa da válvula de paragem do líquido e da válvula de
paragem do gás.
2 Efectue a operação de refrigeração forçada.
3 Após 5 a 10 minutos (após apenas 1 ou 2 minutos no caso de
temperaturas ambiente muito baixas (<–10°C)), feche a válvula
de paragem do líquido com uma chave hexagonal.
4 Após 2 ou 3 minutos, feche a válvula de paragem do gás e pare
a operação de refrigeração forçada.
1 Válvula de paragem do gás
2 Fechar
3 Chave hexagonal
4 Tampa da válvula
5 Válvula de paragem do
líquido
13.2. Operação de refrigeração forçada
1 Carregue no interruptor do funcionamento forçado SW1 para
iniciar a refrigeração forçada.
2 Carregue novamente no interruptor do funcionamento forçado
SW1 para parar a refrigeração forçada.
1 Interruptor do funcionamento forçado SW1
14. INSTALAÇÃO ELÉCTRICA
14.1. Cuidados a ter na instalação eléctrica
■ Utilize apenas fios de cobre.
■ Deve incluir nas ligações eléctricas fixas um interruptor principal
ou outra forma de interrupção, com quebra de contacto em
todos os pólos, em conformidade com a legislação aplicável.
■ Nunca aperte molhos de cabos contra uma unidade.
■ Fixe os cabos de modo a que não entrem em contacto com os
tubos (especialmente do lado de alta pressão).
■ Prenda a instalação eléctrica com braçadeiras de cabos,
conforme mostrado na figura, no capítulo "14.3. Ligar a fonte de
alimentação e as ligações eléctricas entre unidades" na
página 14, para que não entre em contacto com a tubagem,
particularmente do lado de alta pressão.
Certifique-se de que não é aplicada qualquer pressão externa
aos conectores dos terminais.
■ Ao instalar o disjuntor contra fugas para a terra, certifique-se de
que este é compatível com o inversor (resistente a ruído
eléctrico de alta frequência), para que o disjuntor de fugas para
a terra não dispare sem necessidade.
■ O cabo de alimentação e o disjuntor têm de ser seleccionados
em conformidade com a legislação aplicável.
AVISO
Antes de recarregar, certifique-se de que também executa
a secagem por aspiração da tubagem interna da unidade.
1
3
2
4
4
5
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
AVISO
Tenha atenção para que, durante a execução da operação
de refrigeração forçada, a temperatura da água
permaneça superior a 5°C (consulte a leitura da
temperatura da unidade de interior). Para tal, pode, por
exemplo, activar todos os ventiladores dos ventilo-
convectores.
ATENÇÃO
■ Todas as ligações eléctricas devem ser efectuadas
por um electricista autorizado.
■ As ligações eléctricas devem ser efectuadas em
cablagem fixa.
■ Todos os componentes obtidos no local e todas as
construções eléctricas devem estar em conformidade
com a legislação aplicável.
PERIGO: ALTA TENSÃO
Para evitar choques eléctricos, certifique-se de que
desliga a fonte de alimentação durante 1 minuto ou mais,
antes de efectuar a assistência às peças eléctricas.
Mesmo após 1 minuto, meça sempre a tensão nos
terminais dos condensadores do circuito principal ou nas
peças eléctricas e, antes de lhes tocar, certifique-se de
que essas tensões se encontram a 50 V CC ou menos.
AVISO
Para os responsáveis pela instalação eléctrica:
Não utilize a unidade até a tubagem do refrigerante estar
concluída. (Utilizar a unidade antes de a tubagem estar
pronta irá avariar o compressor.)
PERIGO
■ Antes de ter acesso aos dispositivos do terminal,
todos os circuitos de alimentação devem ser
interrompidos.
■ Certifique-se de que instala um disjuntor contra fugas
ligada à terra em conformidade com a legislação
aplicável. Caso contrário, podem verificar-se choques
eléctricos.
■ Não ligue o interruptor principal até estarem
concluídas todas as ligações eléctricas.
