■ Vzhledem k tomu, že tato jednotka je vybavena převodníkem,
instalace kondenzátoru, který způsobuje posun fáze, zhorší
nejen účiník, ale může také způsobit nadměrné ohřívání
kondenzátoru následkem vysokofrekvenčních vln, jehož
následkem může být nehoda. Proto nikdy neinstalujte
kondenzátor pro posun fáze.
■ Toto zařízení splňuje požadavky normy EN/IEC 61000-3-11
(1)
za předpokladu, že impedance systému Z
sys
je nižší než nebo
rovná hodnotě Z
max
v místě rozhraní mezi uživatelským
napájením a veřejným rozvodným systémem. V odpovědnosti
instalačního technika nebo uživatele zařízení je zajistit,
v případě potřeby formou konzultace s operátorem elektro-
rozvodné sítě, aby zařízení bylo připojeno pouze k napájení
s impedancí systému Z
sys
nižší nebo rovnou hodnotě Z
max
.
Z
max
=0,42 Ω
■ Zařízení splňující požadavky normy EN/IEC 61000-3-12
(2)
14.2. Vnitřní zapojení – přehled dílů
AC1,AC2............................Konektor
E1,E2.................................Konektor
E1H....................................Vyhřívání spodní desky
FU1....................................Pojistka 30 A
FU2,FU3............................Pojistka 3,15 A
FU4,FU5............................Pojistka 1 A 250 V
HR1,HR2 ...........................Konektor
L.........................................Fázový
L1R....................................Tlumivka
LED A ................................Kontrolka
M1C...................................Motor kompresoru
M1F ...................................Motor ventilátoru
MRM10,MRM20,MRC/W...Magnetické relé
N........................................Nulový
PCB1,PCB2.......................Karta PCB
PM1 ...................................Napájecí modul
Q1L....................................Ochrana proti přetížení
R1T~R3T...........................Termistor
S2~S102............................Konektor
SA2....................................Pojistka proti přepětí
Sheet metal .......................Pevná deska svorkovnice
SW1...................................Spínač ZAP/VYP nuceného režimu
SW4...................................Spínač místního nastavení
U........................................Konektor
V ........................................Konektor
V2,V3,V5,V9,V100.............Varistor
W .......................................Konektor
X11A,X12A ........................Konektor
X1M,X2M...........................Svorkovnice
Y1E....................................Cívka elektronického expanzního ventilu
Y1R....................................Cívka reverzního elektromagnetického
ventilu
Z1C~Z7C...........................Feritové jádro

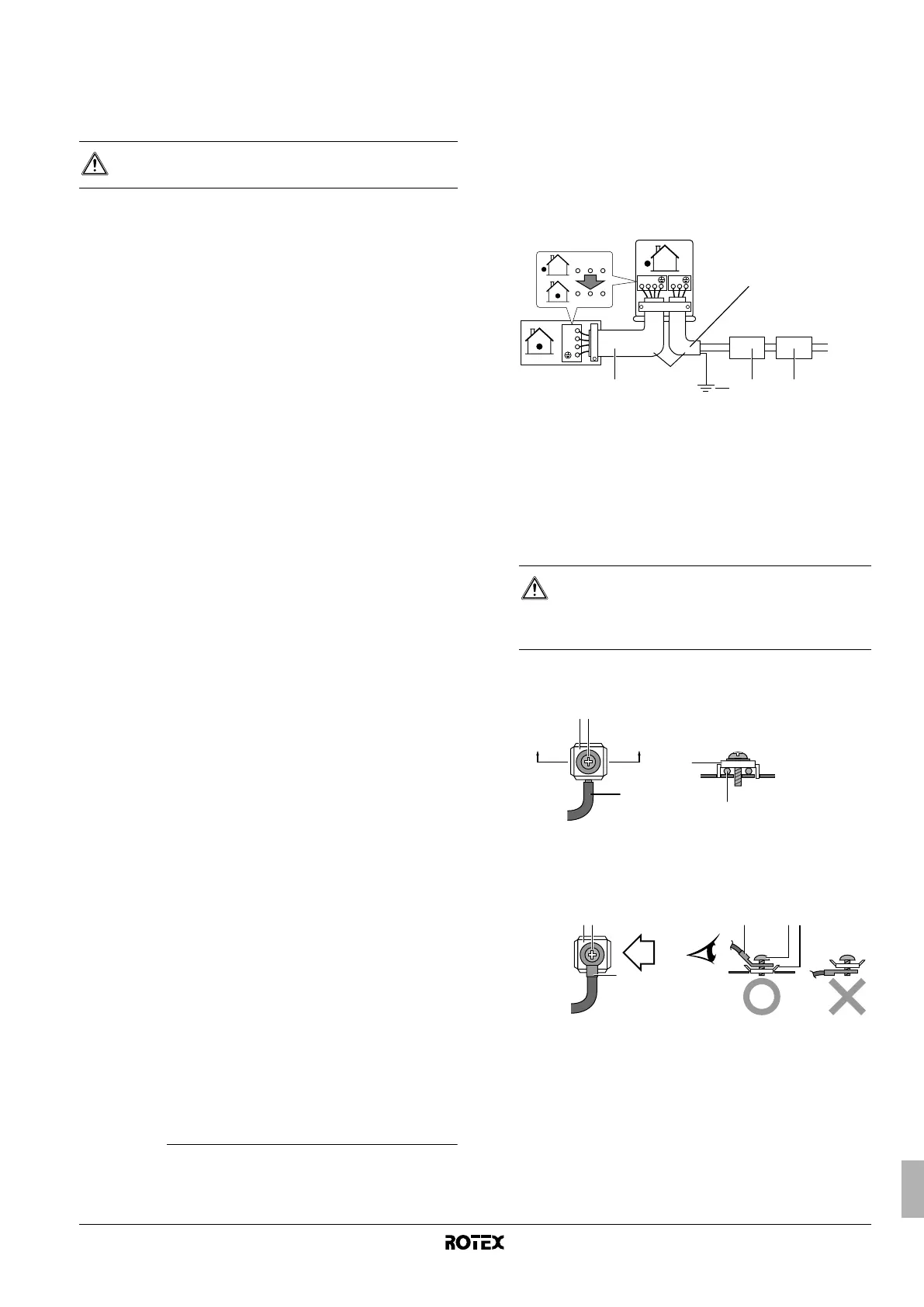

14.3. Připojování napájení a propojení mezi jednotkami
1 Odstraňte izolaci z vodiče (20 mm).
2 Připojte propojovací vodiče mezi vnitřní a venkovní jednotkou
tak, aby se shodovala čísla na svorkovnicích (viz následující
schéma zapojení). Pevně utáhněte šrouby svorek. Pro
utahování šroubů doporučujeme šroubovák na šrouby s plochou
hlavou.
Viz také upozornění 2 v kapitole "Pokyny, které je nutno
dodržovat" na straně 15 týkající se pokynů k provádění
elektrické instalace.
1 Propojení mezi vnitřní a venkovní jednotkou: když délka
překračuje 10 m, použijte vodiče ∅2,5 mm místo vodičů
∅1,5 mm.
2 Napájecí kabel
(maximální provozní proud zjistěte na výrobním štítku
jednotky)
3 Uzemnění
4 Bezpečnostní jistič
5 Jistič proti zemnímu spojení
3 Instalace uzemňovacích svorek
■ Když provádíte instalaci jednožilových vodičů, použijte
následující metodu.
1 Jednožilový vodič
2 Šroub
3 Rovná podložka
■ Když používáte kabelová očka, použijte následující metodu.
1 Kabelové očko
2 Šroub
3 Rovná podložka
4 Potáhnutím za připojený vodič zkontrolujte, že se nerozpojí. Pak
připevněte vodiče pomocí příchytek. Viz také "Pokyny, které je
nutno dodržovat" na straně 15.
UPOZORNĚNÍ
Nainstalujte požadované pojistky nebo jističe.
(1) Evropská/mezinárodní technická norma nastavující meze změn napětí,
kolísání napětí a kmitání ve veřejných nízkonapěťových systémech
napájení pro vybavení se jmenovitým proudem ≤75 A.
(2) Evropská/mezinárodní technická norma nastavující meze harmonických
proudů generovaných vybavením připojeným k veřejným nízkonapěťovým
systémům se vstupním proudem >16 A a ≤75 A na fázi.
VÝSTRAHA
Tato jednotka musí být uzemněna.
Při uzemňování postupujte podle platných místních
norem pro elektrické instalace.
