RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
Montaj kılavuzu
15

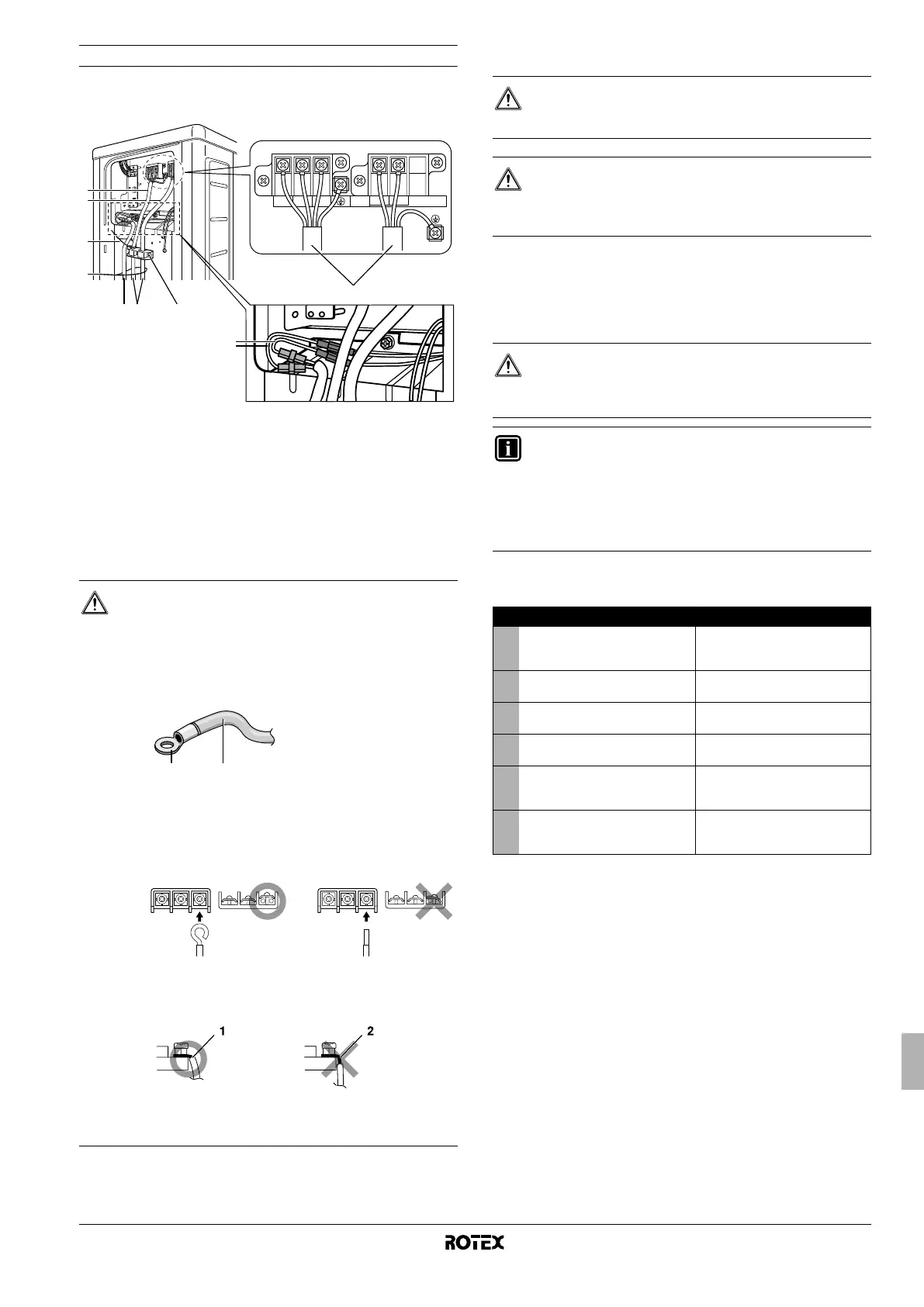

Dikkat edilecek hususlar
Güç besleme terminal kartına bağlantı yaparken aşağıdaki hususları
dikkate alın.
1 Ara bağlantı
2 Güç besleme kablosu
3 Alt plaka ısıtıcısı güç besleme kablosu
4 Bağlantı kelepçesi
5 Alt plaka ısıtıcısı kablosu
■ Belirtilen kablo tipini kullanın ve sağlam şekilde bağlayın (A).
■ Kablo pabuçlarını, kablo uçlarına harici gerilim uygulanmayacak
şekilde (B) sabitleyin.
■ Kabloları servis kapağı ve durdurma vanası kapağı sağlamca
takılabilecek şekilde yerleştirin (C).
14.4. Elektrik özellikleri
Kablo şeması ünitenin ön plakasının iç kısmında bulunabilir.
15. Test çalıştırması
15.1. Çalıştırma öncesi kontroller
İKAZ
1. Herhangi bir nedenle örgülü iletken tellerin
kullanılması zorunluysa, uç kısımlarına yuvarlak
pabuçların takıldığından emin olun.
Bu yuvarlak pabuçlar kablonun kaplanan bölümüne
kadar olan kısmını kapatmalıdır. Ardından, uygun bir
alet kullanarak pabucu sıkın.
2. Bağlantı tellerini tek çekirdekli bir kablo kullanarak
terminal kartına bağlarken, telleri kıvırmayı
unutmayın.
Bağlantıların doğru şekilde yapılmaması aşırı
ısınmaya ve yangına neden olabilir.
Telin terminal bloğunda sıyrılması:
L N
123
C
A3
1
4
5
4
2
B
21
1 Örgülü iletken tel
2 Yuvarlak kablo pabucu
1 Telin ucunu bu noktaya kadar sıyırın
2 Telin gereğinden fazla sıyrılması elektrik
çarpmasına veya kaçağa yol açabilir.
İKAZ
Tüm kabloları ve kablo boyutlarını ilgili mevzuata uygun
olarak seçin.
İKAZ
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
TEHLİKE
Montaj ve servis işlemleri sırasında ünitenin başından
kesinlikle uzaklaşmayın. Servis paneli söküldükten sonra,
elektrik taşıyan parçalara kolayca kazara temas edilebilir.
BİLGİ
Ünite ilk çalıştırıldığında bir süre gereken güç girişinin,
ünite üzerindeki etikette belirtilen değerden yüksek
olabileceğine dikkat edin. Bu durum, kompresörün normal
çalışmaya başlamadan ve sabit güç tüketimine erişmeden
önce 50 saat çalıştırılması gerekmesinden
kaynaklanmaktadır.
Kontrol Belirti
■
Dış ünite sağlam bir zemin
üzerine doğru şekilde monte
edilmiş olmalıdır.
Düşme, titreşim, gürültü
■
Soğutucu gazı kaçağı
olmamalıdır.
Yetersiz soğutma/ısıtma
fonksiyonu
■
Soğutucu gazı ve sıvı boruları
termal olarak yalıtılmış olmalıdır.
Su kaçağı
■
Sistem doğru şekilde
topraklanmış olmalıdır.
Elektrik kaçağı
■
Kablo bağlantılarının
yapılmasında belirtilen kablolar
kullanılmış olmalıdır.
Arıza veya yanık
■
Dış ünite hava giriş ve çıkışında
engeller bulunmamalıdır.
Durdurma vanaları açık olmalıdır.
Yetersiz soğutma/ısıtma
fonksiyonu
