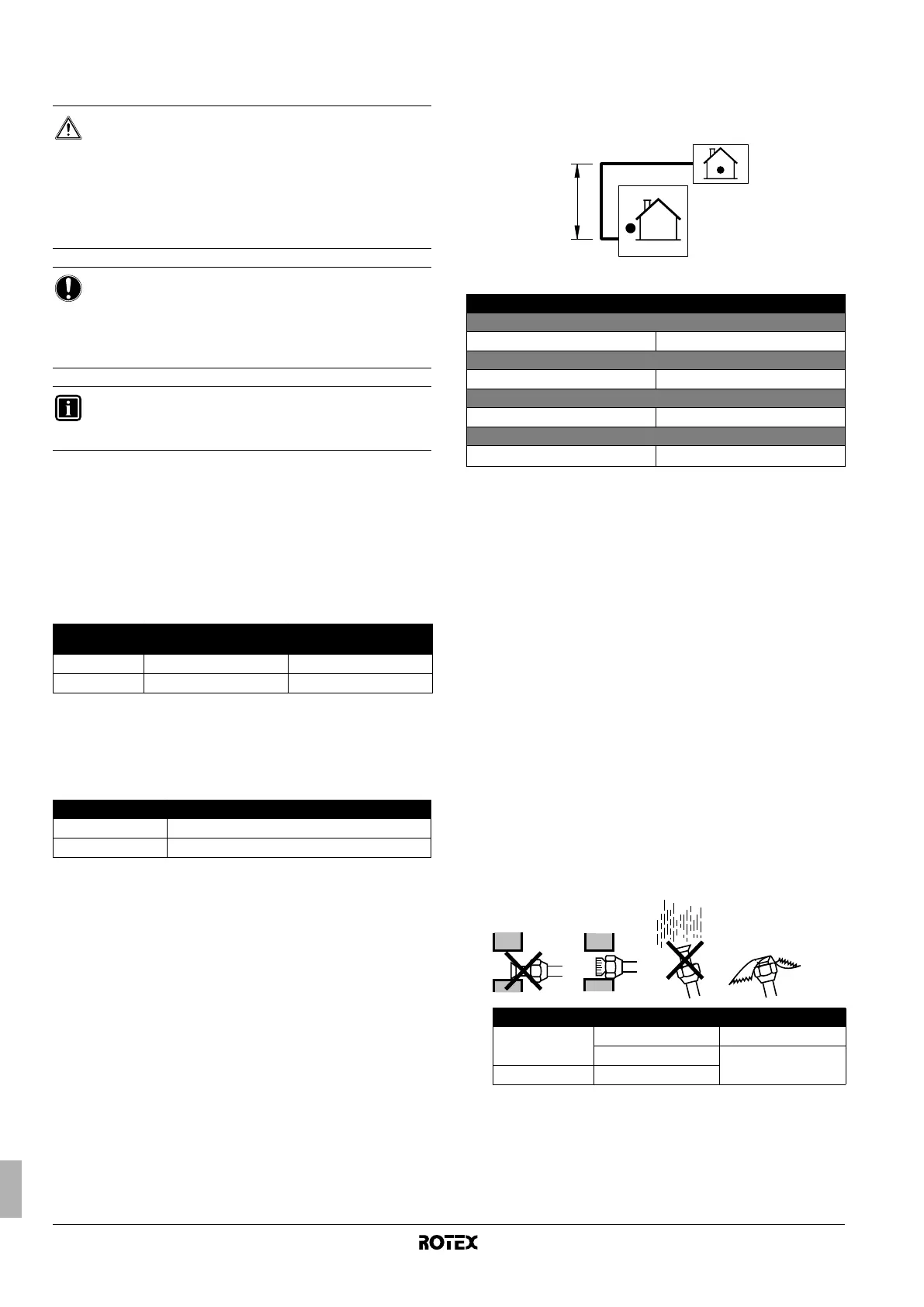

Instalační návod
9
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011
8. Rozměr potrubí chladiva a povolená
délka potrubí
8.1. Volba materiálu potrubí
■ Konstrukční materiál: pro chladivo – bezešvé měděné trubky
deoxidované kyselinou fosforečnou.
■ Stupeň pnutí: používejte potrubí se stupněm pnutí dle průměru
trubky, viz tabulka níže.
■ Tloušżka potrubí pro rozvod chladiva musí odpovídat platným
legislativním nařízením. Minimální tloušżka potrubí pro vedení
R410A musí splňovat údaje v níže uvedené tabulce.
O=Žíhaná měď
8.2. Rozměr potrubí chladiva
Potrubí mezi venkovní jednotkou a vnitřní jednotkou musí mít stejné
rozměry jako venkovní přípojky.
8.3. Povolená délka potrubí a výškový rozdíl
Povolené délky a výšky jsou uvedeny níže na obrázku a v tabulce.
Předpokládejme, že nejdelší potrubí na obrázku odpovídá
aktuálnímu nejdelšímu potrubí a nejvyšší jednotka na obrázku
odpovídá aktuální nejvyšší jednotce.
H Výška
L Délka
9. Bezpečnostní opatření na rozvodu
chladiva
■ Nedopusżte, aby došlo ke smísení jiné látky než určeného
chladiva v mrazicím cyklu, například vzduchu, apod. Pokud
dojde při práci na jednotce k úniku plynného chladiva, ihned
místnost důkladně odvětrejte.
■ Při doplňování chladiva používejte pouze R410A
Nástroje pro instalaci:
Používejte instalační nástroje (plnicí hadici chladiva s
vícecestným manometrem, apod.), které jsou používány
výhradně pro instalace s chladivem R410A, aby odolávaly tlaku
a zabránilo se vniknutí cizích materiálů (např. minerálních olejů
a vlhkosti) do systému.
Podtlakové čerpadlo:
Použijte 2stupňové podtlakové čerpadlo se zpětným ventilem.
Ujistěte se, že olej čerpadla neproudí proti směru systému, když
je čerpadlo vypnuté.
Použijte podtlakové čerpadlo, které je schopno vytvořit podtlak
až –100,7 kPa (5 Torr, –755 mm Hg).
■ Aby se zabránilo vniknutí nečistot, kapalin nebo prachu do
potrubí, zajistěte potrubí stlačením nebo použijte pásku.
Při protahování měděných trubek přes stěny je nutná velká
opatrnost.
■ Potrubí musí být namontováno tak, aby příruba nebyla
vystavena mechanickému namáhání.
NEBEZPEČÍ!
■ Potrubí a další tlakové součásti musí odpovídat
platným legislativním nařízením a musí být vhodné
pro vedení chladiva. Pro chladivo používejte bezešvé
měděné trubky deoxidované kyselinou fosforečnou.
■ Instalaci musí provádět instalační technik, výběr
materiálů a instalace musí splňovat platná legislativní
nařízení. V Evropě musí být použita norma EN378.
POZNÁMKA
Pro osoby zabývající se instalací potrubí:
Nezapomeňte otevřít uzavírací ventil po dokončení
instalace potrubí a podtlakového čištění. (Spuštění
systému s uzavřeným ventilem může poškodit kompresor.)
INFORMACE
Je zakázáno vypouštět chladivo do ovzduší. Chladivo
zachyżte dle zákona o zachycování a likvidaci freonu.
∅ potrubí
Stupeň pnutí
materiálu potrubí
Minimální tloušżka t (mm)
6,4 O 0,80
15,9 O 1,00
Rozměr potrubí chladiva (mm)
Plynové potrubí ∅15,9
Kapalinové potrubí ∅6,4
Povolená délka potrubí
Maximální celková délka potrubí v jednom-směru
L 30 m
Minimální délka potrubí v jednom směru
L3 m
Maximální výška mezi vnitřní a venkovní jednotkou
H 20 m
Délka beze změny
L
≤10 m
Místo Instalační období Způsob ochrany
Venkovní
jednotka
Více než měsíc Zaškrcení trubky
Méně než měsíc
Zaškrcení nebo
zapáskování trubky
Vnitřní jednotka Bez ohledu na období
H
L
