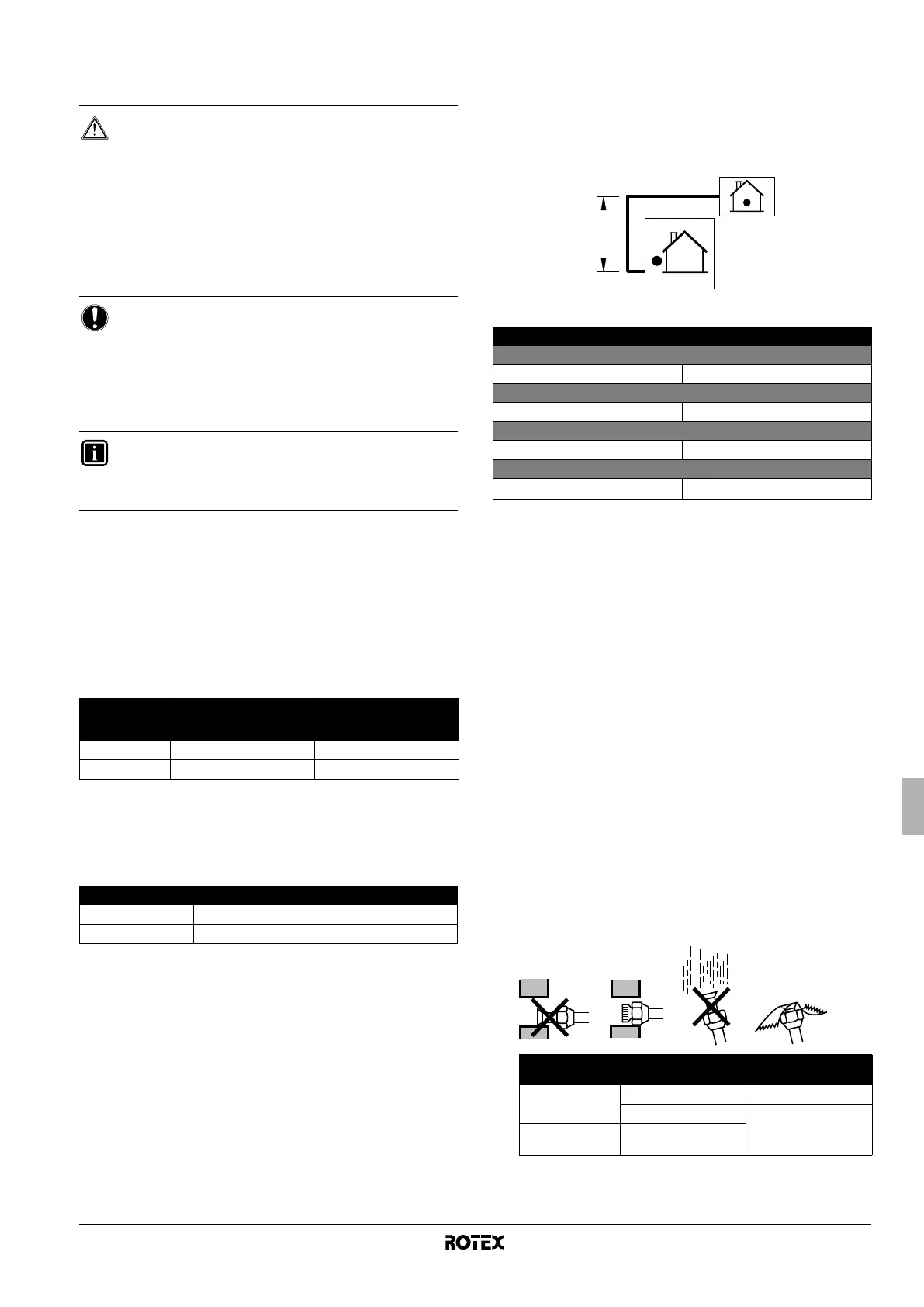

8. TAILLE DES TUYAUX DE RÉFRIGÉRANT ET
LONGUEUR DE TUYAUX AUTORISÉE
8.1. Sélection du matériel de canalisation
■ Matériaux de construction: cuivre sans couture désoxydé à
l'acide phosphorique pour le réfrigérant.
■ Degré de dureté: utilisez des tuyauteries dont le degré de dureté
est adapté au diamètre des tuyaux comme indiqué dans le
tableau ci-dessous.
■ L'épaisseur des tuyauteries de réfrigérant doit être conforme à
la législation applicable. L'épaisseur minimale des tuyauteries
R410A doit être conforme au tableau ci-dessous.
O=recuit
8.2. Taille des tuyaux de réfrigérant
Les tuyaux situés entre l'unité extérieure et l'unité intérieure doivent
disposer de la même taille que les connexions extérieures.
8.3. Longueur de tuyaux autorisée et différence de
hauteur
Reportez-vous à l'illustration et au tableau ci-dessous en ce qui
concerne les longueurs et les hauteurs autorisées. Partez du
principe que la plus longue conduite de l'illustration correspond
effectivement au tuyau le plus long et que l'unité la plus haute de
l'illustration correspond effectivement à l'unité la plus haute.
H Hauteur
L Longueur
9. PRÉCAUTIONS CONCERNANT LES
TUYAUTERIES DE RÉFRIGÉRANT
■ Ne laissez rien d'autre que le réfrigérant indiqué se mélanger au
cycle de refroidissement (air, etc.). En cas de fuite de gaz
réfrigérant lorsque vous travaillez sur l'unité, aérez
immédiatement la pièce de manière suffisante.
■ Utilisez uniquement du réfrigérant R410A.
Outils d'installation:
Veillez à utiliser des outils d'installation (flexible de charge du
manifold de la jauge, etc.) exclusivement conçus pour les
installations R410A, de manière à résister à la pression et à
éviter la pénétration de matériaux étrangers (huiles minérales et
humidité, par exemple) dans le système.
Pompe à vide:
Utilisez une pompe à vide à 2 étapes équipée d'un clapet de
non-retour.
Veillez à ce que l'huile de la pompe ne soit pas refoulée vers le
système lorsque la pompe est à l'arrêt.
Utiliser une pompe à vide capable de faire le vide jusqu'à
–100,7 kPa (5 Torr, –755 mm Hg).
■ Afin d'éviter la pénétration de saleté, de liquide ou de poussière
dans la tuyauterie, bloquez ou bouchez le tuyau.
Vous devez faire particulièrement attention lorsque vous passez
des tubes en cuivre dans des murs.
■ La tuyauterie doit être montée de manière à ce que l'évasement
ne soit pas soumis à une contrainte mécanique.
DANGER
■ Les tuyauteries et autres composants sous pression
doivent être conformes à la législation applicable et
adaptés au réfrigérant. Utilisez du cuivre sans
soudure désoxydé à l'acide phosphorique pour le
réfrigérant.
■ L'installation doit être effectuée par un installateur, le
choix des matériaux et l'installation doivent être
conformes à la législation applicable. En Europe, la
norme à utiliser est la norme EN378.
REMARQUE
Pour les personnes en charge du raccordement:
Veillez à ouvrir la vanne d'arrêt après installation des
tuyauteries et mise sous vide (si le système fonctionne
avec la vanne fermée, le compresseur risque d'être
endommagé).
INFORMATIONS
Il est interdit de décharger le réfrigérant dans
l'atmosphère. Collectez le réfrigérant conformément à la loi
relative à la collecte et à la destruction du fréon.
∅ du tuyau
Degré de dureté
du matériau des
tuyauteries
Épaisseur minimale t (mm)
6,4 O 0,80
15,9 O 1,00
Taille des tuyaux de réfrigérant (mm)
Tuyau de gaz ∅15,9
Tuyau de liquide ∅6,4
Longueur de tuyaux autorisée
Longueur maximale totale de la tuyauterie unidirectionnelle
L 30 m
Longueur minimale de la tuyauterie unidirectionnelle
L3 m
Hauteur maximale entre l'unité intérieure et l'unité extérieure
H 20 m
Longueur sans charge
L
≤10 m
Emplacement Période d'installation
Méthode de
protection
Unité extérieure
Plus d'un mois Bloquez le tuyau
Moins d'un mois
Bloquez ou bouchez
le tuyau
Unité intérieure
Quelle que soit la
période
H
L
