Rotex RRLQ006BBV3 - Remarques À Prendre en Compte; Caractéristiques Électriques

RRLQ006~008BBV3
Unité extérieure pour pompe à chaleur air à eau
4PW68222-1 – 02.2011
Manuel d'installation
15

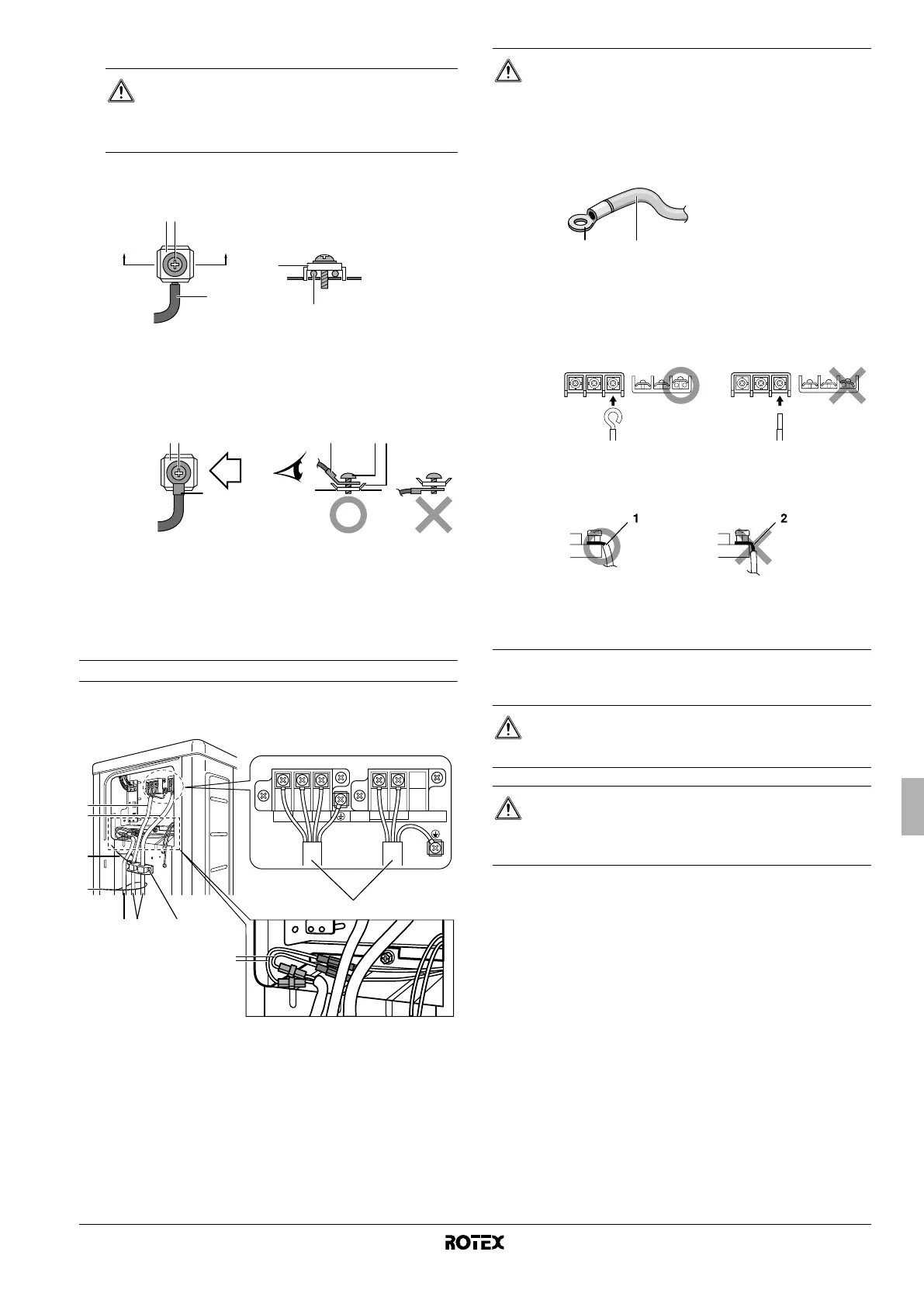

3 Installation de la borne de terre
■ Procédez comme suit lors de l'installation de fils à un
conducteur.
1 Fil à un conducteur
2 Vis
3 Rondelle plate
■ Procédez comme suit lors de l'utilisation de bornes à
sertissure ronde.
1 Borne à sertissure ronde
2 Vis
3 Rondelle plate
4 Tirez sur le fil raccordé et vérifiez qu'il ne se déconnecte pas.
Fixez ensuite les fils dans le serre-fil. Reportez-vous également
à la section "Remarques à prendre en compte" à la page 15.
Remarques à prendre en compte
Respectez les remarques mentionnées ci-dessous lors du
raccordement au bornier d'alimentation.
1 Interconnexion
2 Câble d'alimentation
3 Câble d'alimentation électrique du chauffage de fond de
bac
4 Attache-câbles
5 Câble du chauffage de fond de bac
■ Utilisez le type de fil indiqué et raccordez-le fermement (A).
■ Fixez bien les attaches de manière à ce que les extrémités des
fils ne soient pas soumises à des tensions externes (B).
■ Placez les fils de manière à ce que le couvercle d'entretien et le
couvercle de la vanne d'arrêt s'insèrent bien (C).
14.4. Caractéristiques électriques
Le schéma de câblage se trouve à l'intérieur de la plaque avant de
l'unité.
AVERTISSEMENT
Cette unité doit être mise à la terre.
Pour la mise à la terre, suivez la norme locale
applicable en matière d'installations électriques.
A'A
AA'
23
1
1
3
321
B
23
1
B
L N
123
C
A3
1
4
5
4
2
B
ATTENTION
1. Si vous devez impérativement utiliser des fils à
conducteur toronné, pour quelque raison que ce soit,
veillez à installer des bornes à sertissure ronde au
niveau de l'embout.
Placez la borne à sertissure ronde sur le fil, jusqu'à la
partie couverte, et fixez la borne à l'aide d'un outil
adapté.
2. Lors du raccordement des fils de connexion au
bornier à l'aide d'un fil à un conducteur, veillez à
procéder au bordage.
Les raccordements incorrects peuvent entraîner de la
chaleur et des incendies.
Dénudez le fil du bornier:
ATTENTION
Sélectionnez les dimensions des câbles et des fils
conformément à la législation applicable.
ATTENTION
Une fois les travaux électriques terminés, vérifiez que les
composants électriques et les bornes à l'intérieur du
coffret électrique sont fermement connectés.
21
1 Fil à conducteur toronné
2 Borne à sertissure ronde
1 Dénudez l'extrémité du fil jusqu'à ce point
2 Le fait de trop dénuder le fil peut entraîner
des décharges électriques ou des fuites.
