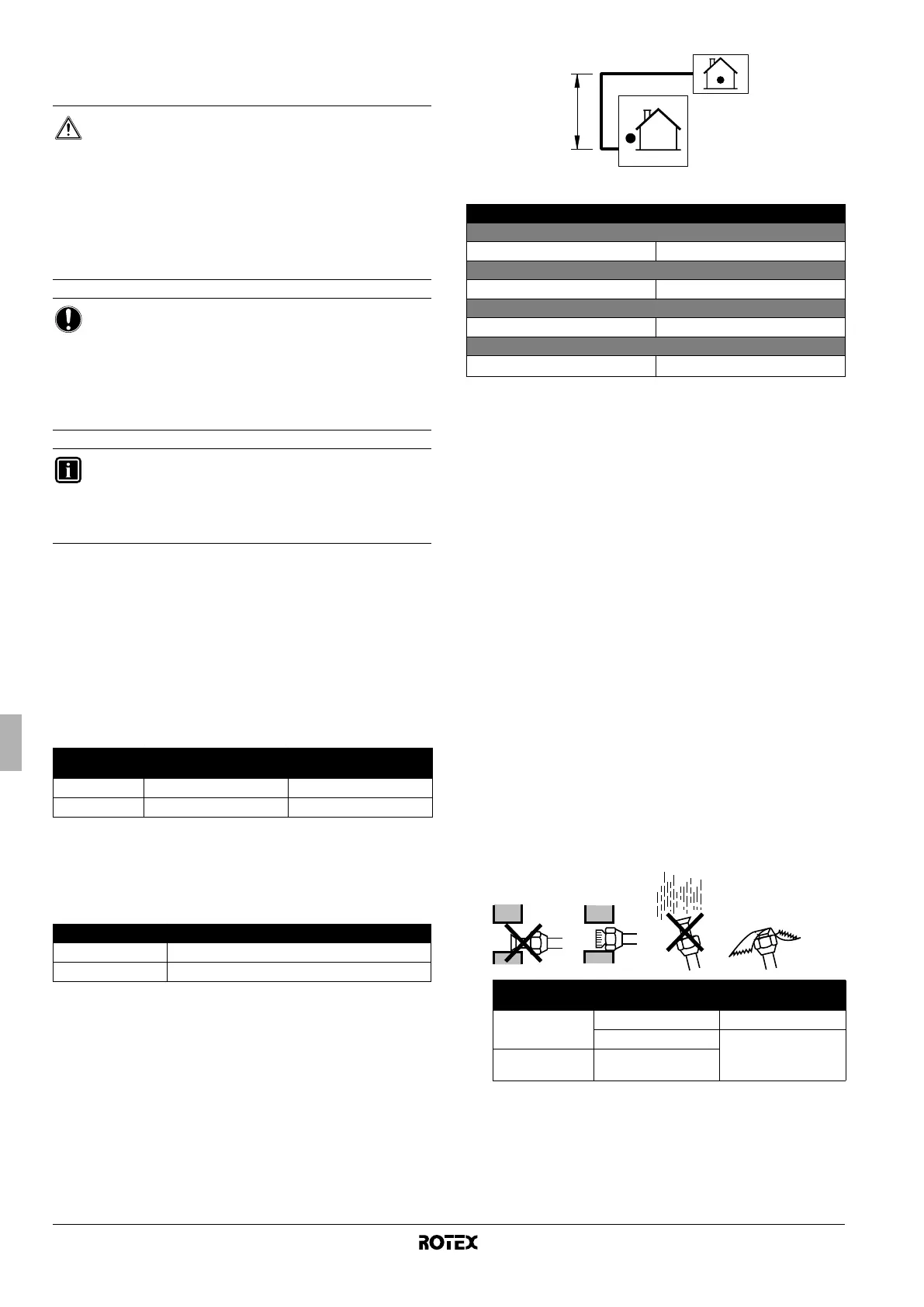

8. DIMENSIONI DEL TUBO DEL REFRIGERANTE
E LUNGHEZZA AMMESSA DELLO STESSO
8.1. Scelta dei materiali delle tubazioni
■ Materiale da costruzione: rame per refrigerazione senza
saldatura, disossidato con acido fosforico.
■ Qualità della tempra: usare tubazioni con una qualità della
tempra in funzione del diametro dei tubi, come indicato nella
tabella sotto.
■ Lo spessore delle tubazioni del refrigerante deve essere
conforme alla legislazione vigente. Lo spessore minimo per le
tubazioni dell'R410A deve essere conforme a quanto riportato
nella tabella sotto.
O=Ricotto
8.2. Dimensioni dei tubi del refrigerante
I tubi tra l'unità esterna e l'unità interna devono avere le stesse
dimensioni delle connessioni esterne.
8.3. Lunghezza dei tubi consentita e differenza di
altezza
Vedere la figura e la tabella sotto per quanto riguarda le lunghezze e
le altezze consentite. Supponiamo che la linea più lunga della figura
corrisponda al tubo effettivamente più lungo, e che l'unità più alta
della figura corrisponda all'unità che occupa effettivamente la
posizione più elevata.
H Altezza
L Lunghezza
9. PRECAUZIONI RELATIVE ALLE TUBAZIONI
DEL REFRIGERANTE
■ Evitare che nel ciclo di refrigerazione possa restare mescolato
qualsiasi altro componente (quale aria, ecc.) a parte il
refrigerante designato. Se durante l'intervento sull'unità si
dovesse verificare una perdita di gas refrigerante, ventilare
subito scrupolosamente l'ambiente.
■ Usare l'R410A solo se si aggiunge refrigerante
Attrezzatura necessaria per l'installazione:
Assicurarsi di utilizzare esclusivamente gli attrezzi per
l'installazione (tubo flessibile di carica del collettore con
manometro, ecc.) idonei all'utilizzo su impianti con R410A e
quindi atti a sopportare la pressione presente e a prevenire che
materiali estranei (per es. olio minerale e umidità) si mescolino
nel sistema.
Pompa del vuoto:
Usare una pompa del vuoto a 2 stadi con valvola di ritegno.
Accertarsi che, quando viene disattivata la pompa del vuoto,
l'olio circolante non possa venire risucchiato verso il lato interno
del circuito.
Usare una pompa a vuoto che sia in grado di abbassare la
pressione fino a –100,7 kPa eff. (5 Torr o –755 mm Hg).
■ Per evitare l'ingresso di sporcizia, liquidi o polvere nelle
tubazioni, chiudere queste ultime con una pinza o con del
nastro.
Quando si fanno passare i tubi di rame attraverso le pareti, è
necessario osservare la massima cautela.
■ Montare le tubazioni in modo tale che il dado svasato non sia
sottoposto a sollecitazioni meccaniche.
PERICOLO
■ Le tubazioni e le altre parti soggette a pressione
devono essere conformi con la legislazione vigente e
devono essere adatte al contatto con il refrigerante.
Per il refrigerante usare rame senza giunzioni
disossidato con acido fosforico.
■ L'installazione dev'essere eseguita da un installatore,
la scelta dei materiali e l'installazione devono essere
conformi alla legislazione vigente. In Europa
dev'essere utilizzata la norma di applicazione EN378.
AVVISO
Per le persone incaricate dell'installazione delle
tubazioni:
Ricordare di aprire la valvola di arresto una volta terminata
l'installazione delle tubazioni e la messa sotto vuoto.
(Facendo funzionare il sistema con la valvola chiusa si
potrebbe rompere il compressore.)
INFORMAZIONI
È vietato scaricare il refrigerante nell'atmosfera.
Raccogliere il refrigerante conformemente a quanto
previsto dalle norme sulla raccolta e sulla distruzione del
freon.
∅ tubo
Qualità di tempra
materiale delle tubazioni
Spessore minimo t (mm)
6,4 O 0,80
15,9 O 1,00
Dimensioni dei tubi del refrigerante (mm)
Tubo del gas ∅15,9
Tubo del liquido ∅6,4
Lunghezza consentita dei tubi
Lunghezza massima totale della tubazione in una direzione
L 30 m
Lunghezza minima della tubazione in una direzione
L3 m
Altezza massima tra unità interna e unità esterna
H 20 m
Lunghezza senza carico
L
≤10 m
Luogo
Periodo
d'installazione
Metodo di protezione
Unità esterna
Più di un mese Pizzicare il tubo
Meno di un mese
Pizzicare o nastrare il
tubo
Unità interna
Indipendentemente
dal periodo
H
L
