Instalační návod
5
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011

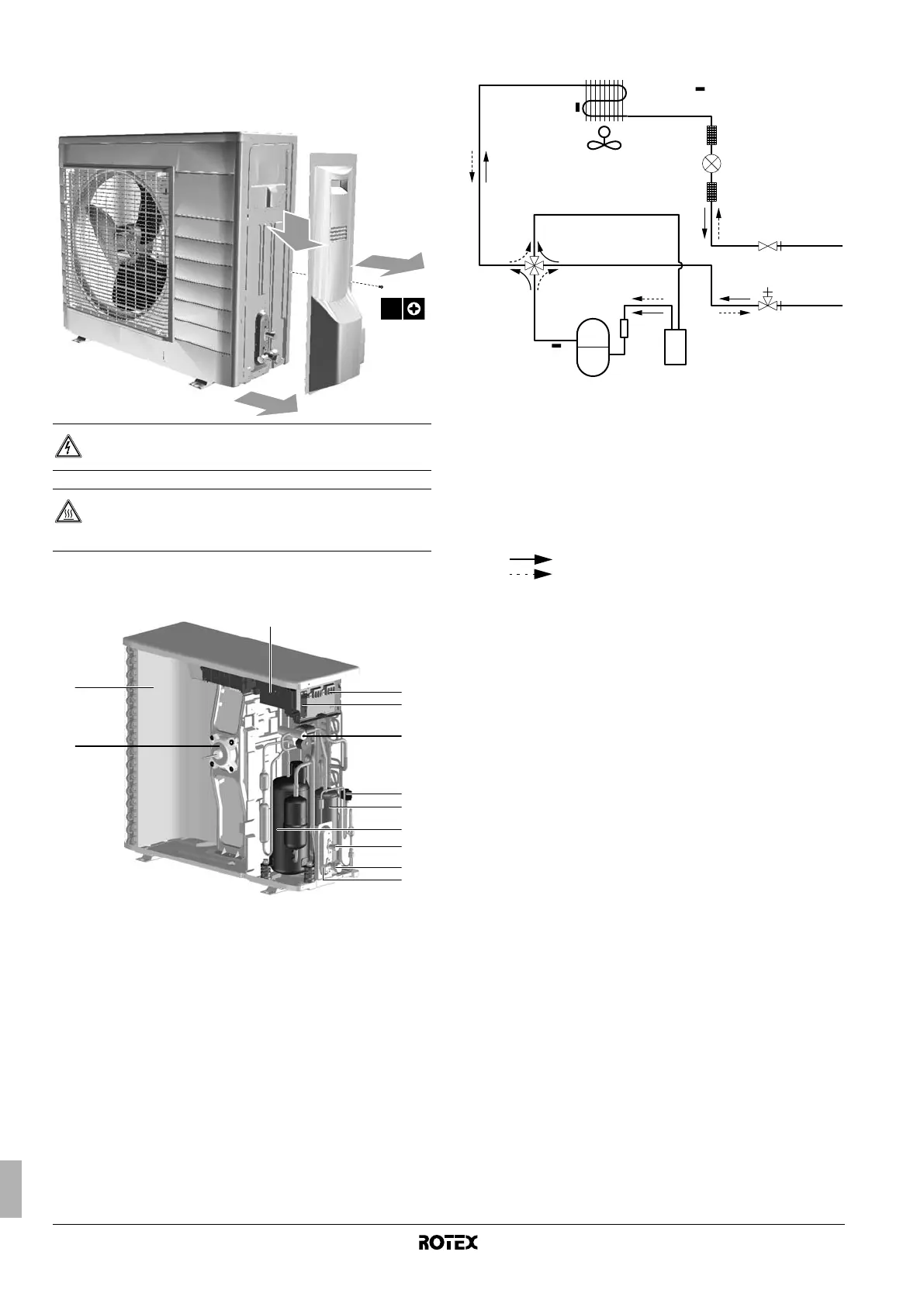

4. Přehled jednotky
4.1. Přístup k vnitřním částem jednotky
4.2. Hlavní součásti
1 Tepelný výměník
2 Motor ventilátoru
3 Rozváděcí skříňka s hlavní kartou PCB (invertorová a
řídicí karta PCB)
4 Svorkovnice pro vedení komunikace a napájení
5 Servisní karta PCB
6 4cestný ventil
7 Elektronický expanzní ventil (hlavní)
8 Akumulátor
9 Kompresor
10 Kapalinový uzavírací ventil
11 Plynový uzavírací ventil
12 Servisní přípojka
4.3. Funkční schéma
1 Termistor (vzduch)
2 Tepelný výměník
3 Termistor (výměník tepla)
4 Motor ventilátoru
5 Filtr
6 Elektronický expanzní ventil
7 Kapalinový uzavírací ventil
8 Plynový uzavírací ventil se servisní přípojkou
9 Akumulátor
10 Kompresor
11 Termistor (výstup)
12 4cestný ventil (ZAP=vytápění)
Chlazení
Vytápění
NEBEZPEČÍ: HROZÍ ÚRAZ ELEKTRICKÝM PROUDEM
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
NEBEZPEČÍ: NEDOTÝKEJTE SE POTRUBÍ A
VNITŘNÍCH SOUČÁSTÍ
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
1
1x
3
2
1
4
5
6
7
10
9
11
12
8
3
2
M
8
9
1011
12
7
5
5
1
2
3
4
6
