RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011
Manual de instalação
8

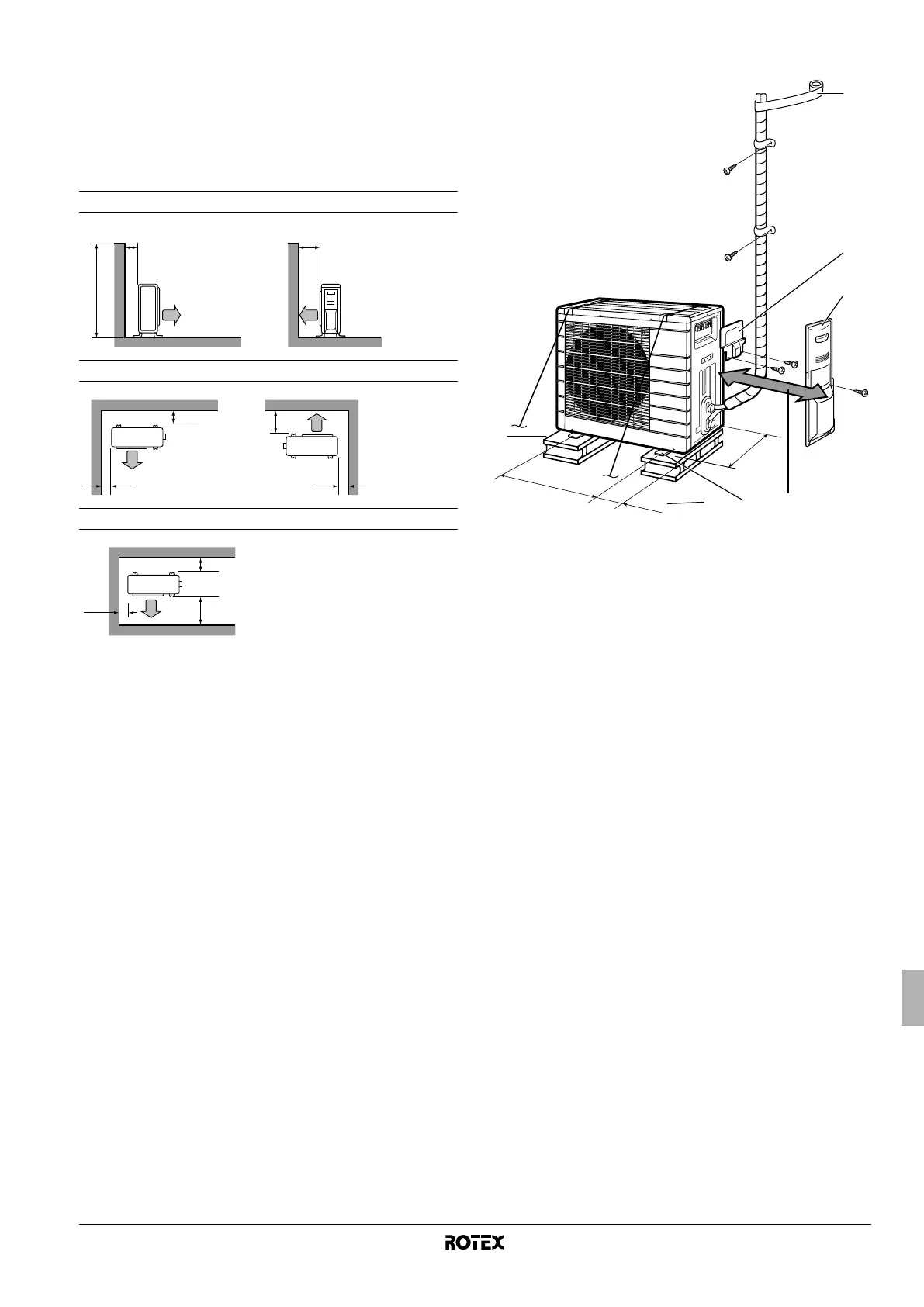

7. ESPAÇO DE MANUTENÇÃO DA INSTALAÇÃO
■ Se existir uma parede ou outro obstáculo no caminho do fluxo
de ar de admissão ou exaustão da unidade de exterior, siga as
recomendações abaixo.
■ Para qualquer um dos esquemas de instalação apresentados
abaixo, a altura da parede no lado da exaustão deverá ser igual
ou inferior a 1200 mm.
Parede num dos lados (unidade: mm)
Parede em dois lados (unidade: mm)
Parede em três lados (unidade: mm)
7.1. Desenho de instalação da unidade de exterior
1 Envolva o tubo de isolamento em fita de acabamento de
cima a baixo.
2 Tampa de serviço
3 Tampa da válvula de paragem
4 250 mm afastado da parede. Providencie espaço para
intervenções técnicas na instalação eléctrica e na
tubagem.
5 Se existir perigo de queda ou derrubamento da unidade,
fixe a unidade com os parafusos de base ou com arame
ou outros meios.
6 Distância em relação ao lado exterior da tampa da válvula
de paragem
7 Se o local não possuir uma boa drenagem, coloque a
unidade em cima de blocos. Ajuste a altura da base de
blocos de forma a que a unidade fique nivelada. Caso
contrário, poderá ocorrer uma fuga ou acumulação de
água.
>100 >350
≤1200
>50
>50
>350
>100
>100
>350
>50
330 mm
580 mm
120 mm
4
1
3
2
7
56
