11. DICHTHEITSPROBE UND
V
AKUUMTROCKNUNG
Wenn alle Rohrleitungsarbeiten abgeschlossen sind und die
Außeneinheit an die Inneneinheit angeschlossen ist, muss:
■ geprüft werden, ob Kältemittel aus den Rohrleitungen austritt;
■ eine Vakuumtrocknung durchgeführt werden, um die
Feuchtigkeit in der Kältemittelleitung vollständig zu entfernen.
Wenn die Möglichkeit besteht, dass sich Feuchtigkeit in der
Kältemittelleitung befindet (wenn zum Beispiel Regenwasser in die
Rohrleitungen eingedrungen ist), führen Sie zuerst die unten
beschriebene Vakuumtrocknung durch, bis die Feuchtigkeit
vollständig entfernt ist.
11.1. Allgemeiner Leitfaden
■ Alle Rohrleitungen innerhalb der Einheit wurden werkseitig auf
Undichtigkeiten überprüft.
■ Verwenden Sie eine 2-stufige Vakuumpumpe mit einem
Rückschlagventil, die auf bis zu –100,7 kPa (5 Torr absolut,
–755 mm Hg) absaugen kann.
■ Schließen Sie die Vakuumpumpe an den Wartungsanschluss
des Gasleitungs-Absperrventils an.
■ Wenn Sie Kältemittel nachfüllen möchten, entlüften Sie zuvor
die Kältemittelrohre und die Inneneinheit mit einer
Vakuumpumpe. Dann können Sie Kältemittel nachfüllen.
■ Verwenden Sie einen Sechskantschlüssel (4 mm) für den
Absperrventilstab.
■ Alle Kältemittelrohrverbindungen sollten mit einem
Drehmomentschlüssel unter Verwendung des angegebenen
Anzugsdrehmoments angezogen werden. Weitere Einzelheiten
dazu siehe "10.2. Anschließen der Kältemittelleitung an die
Außeneinheit" auf Seite 10.

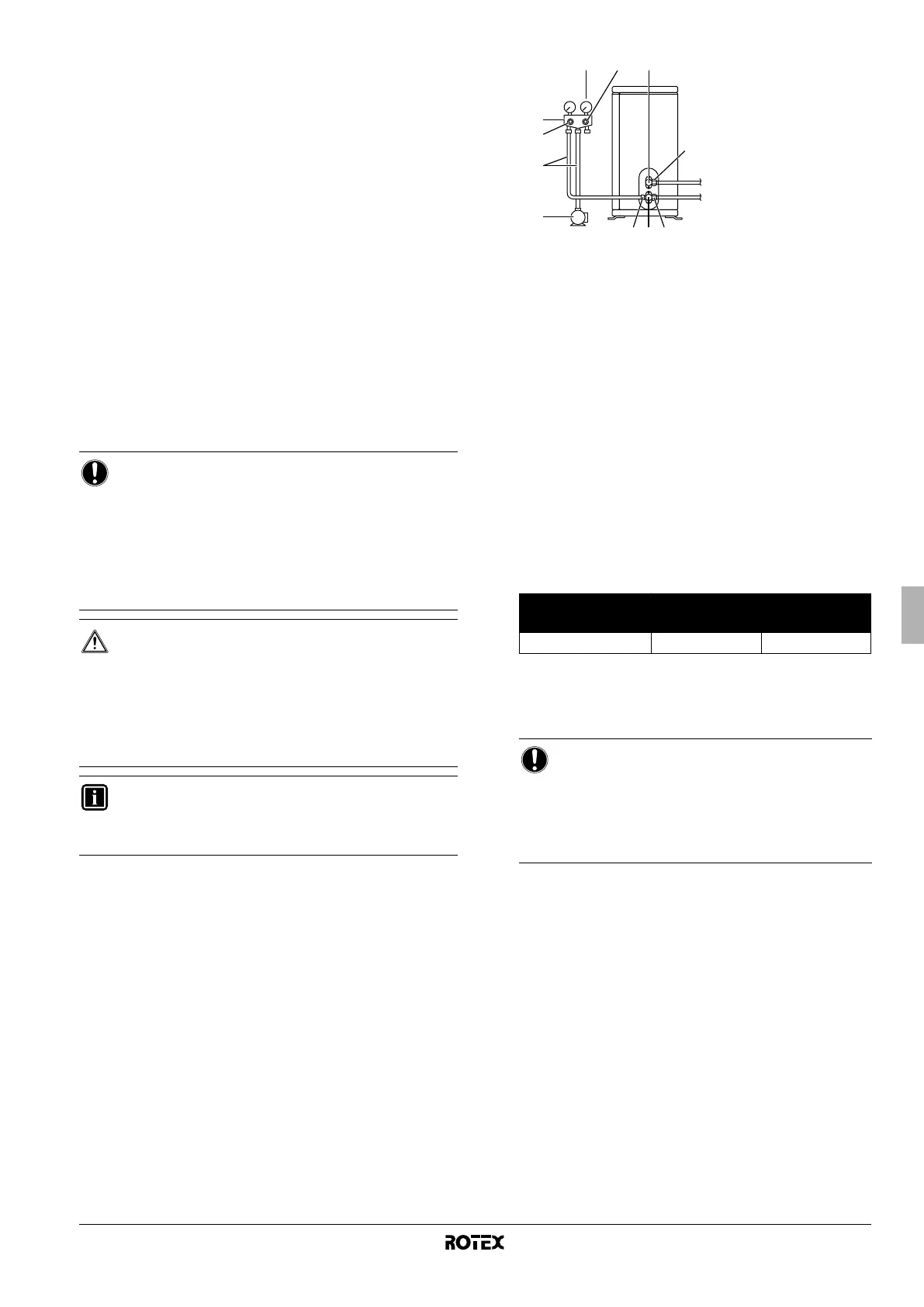

1 Druckmesser
2 Mehrzweckmanometer
3 Niederdruckventil (Lo)
4 Hochdruckventil (Hi)
5 Füllschläuche
6 Vakuumpumpe
7 Wartungsanschluss
8 Ventildeckel
9 Gasleitungs-Absperrventil
10 Absperrventil d4er Flüssigkeitsleitung
1 Schließen Sie die Buckelseite (mit dem gedrückten Schnecken-
stift) des Füllschlauchs, die aus dem Mehrzweckmanometer
kommt, an den Wartungsanschluss des Gasleitungs-
Absperrventils an.
2 Öffnen Sie das Niederdruckventil (Lo) des Mehrzweck-
manometers ganz und schließen Sie das zugehörige
Hochdruckventil (Hi) vollständig.
Das Hochdruckventil wird dann nicht mehr bedient.
3 Verwenden Sie jetzt die Vakuumpumpe. Prüfen Sie, ob das
Manovakuummeter –0,1 MPa (–760 mm Hg) anzeigt.
4 Schließen Sie das Niederdruckventil (Lo) des Mehrzweck-
manometers und schalten Sie die Vakuumpumpe aus.
Lassen Sie die Einheit 4-5 Minuten lang in Ruhe und stellen Sie
sicher, dass die Meternadel nicht zurückgeht.
5 Entfernen Sie die Abdeckungen vom Absperrventil der
Flüssigkeitsleitung und der Gasleitung.
6 Drehen Sie den Absperrventilstab der Flüssigkeitsleitung mit
einem Sechskantschlüssel 90 Grad gegen den Uhrzeigersinn,
um das Ventil zu öffnen.
Schließen Sie das Ventil nach 5 Sekunden, und prüfen Sie, ob
Gas austritt.
Prüfen Sie mit Seifenwasser, ob an der Bördelung der
Inneneinheit oder Außeneinheit oder an den Ventilstäben Gas
austritt.
Wischen Sie nach der Prüfung alles Seifenwasser wieder ab.
7 Ziehen Sie den Füllschlauch aus dem Wartungsanschluss des
Gasleitungs-Absperrventils und öffnen Sie die Sperrventile der
Flüssigkeits- und Gasleitungen ganz.
Überdrehen Sie nicht den Ventilstab.
HINWEIS
■ Stellen Sie sicher, dass die Gas- und Flüssigkeits-
Absperrventile ordnungsgemäß geschlossen sind,
bevor Sie eine Dichtheitsprüfung oder
Vakuumtrocknung durchführen.
■ Verwenden Sie die Vakuumpumpe nur für das R410A.
Wenn Sie dieselbe Vakuumpumpe für verschiedene
Kältemittel verwenden, kann die Vakuumpumpe oder
die Einheit beschädigt werden.
WARNUNG
■ Füllen Sie nur das angegebene Kältemittel R410A
(keine anderen Substanzen) in den Kühlzyklus.
■ Wenn Kältemittelgas austritt, lüften Sie den Raum so
bald und so lang wie möglich.
■ R410A muss wie auch andere Kältemittel immer
wiedergewonnen werden und darf nie direkt an die
Umgebung abgegeben werden.
INFORMATION
Entlüften Sie die Leitung auf keinen Fall mit Hilfe von
Kältemitteln. Verwenden Sie stattdessen eine
Vakuumpumpe.
Rohrlänge
≤15 m >15 m
Laufzeit
≥10 Minuten ≥15 Minuten
HINWEIS
Wenn die Meternadel zurückgeht, kann dies ein
Anzeichen von Feuchtigkeit oder eines Lecks bei den
Verbindungsteilen sein. Wiederholen Sie die Schritte 2
bis 4, nachdem Sie alle Verbindungsteile überprüft
und die Muttern leicht gelockert und wieder
festgezogen haben.
14
10
2
6
5
3
7 8 9
8
