Manual de instalación
4
RRLQ006~008BBV3
Unidad exterior para bomba de calor de aire-agua
4PW68222-1 – 02.2011
■ En lugares con maquinaria que emita ondas
electromagnéticas.
Las ondas electromagnéticas pueden causar interferencias
en el sistema de control y hacer que el equipo no funcione
correctamente.
■ En lugares con posibles fugas de gases inflamables, donde
haya partículas de fibra de carbono o polvo inflamable
suspendidas en al aire o donde se manipulen sustancias
volátiles inflamables, como disolventes o gasolina.
Estos gases pueden provocar un incendio.
■ En lugares en los que el aire contenga altas concentraciones
de sal, como cerca del océano.
■ En lugares donde la tensión fluctúe mucho, como en las
fábricas.
■ En vehículos o embarcaciones.
■ Donde haya vapor ácido o alcalino.
■ No permita que ningún niño se suba sobre la unidad exterior y
evite colocar cualquier objeto sobre ella. La unidad puede
causar lesiones al caer o volcar.
■ En el caso de usar las unidades en aplicaciones con ajustes de
alarma de temperatura, se recomienda prever una demora de
10 minutos al ajustar la alarma por si se excediera la
temperatura de la alarma. La unidad puede detenerse varios
minutos durante el funcionamiento normal para "descongelar la
unidad" o cuando está en operación "termosta-stop".
■ Apriete la tuerca abocardada conforme al método especificado,
como con una llave dinamométrica.
Si la tuerca abocardada se aprieta demasiado, puede que
después de un largo tiempo se parta y provoque una fuga de
refrigerante.
3. ANTES DE LA INSTALACIÓN
3.1. Ámbito de aplicación de este manual
Este manual describe los procedimientos para manipular, instalar y
conectar unidades RRLQ. Este manual se ha preparado para
garantizar el mantenimiento adecuado de la unidad, y ofrecerá
ayuda si existen problemas.
3.2. Precauciones para R410A
■ El refrigerante requiere tomar estrictas precauciones de
limpieza, secado y ajuste.
- Limpiar y secar
Se debe evitar que se mezclen materiales extraños (incluidos
aceites minerales o humedad) en el sistema.
- Ajuste
Lea "9. Precauciones relacionadas con las tuberías de
refrigerante" en la página 9 con atención y observe
correctamente los procedimientos que se describen.
■ Debido a que R410A es un refrigerante mixto, el refrigerante
adicional necesario debe cargarse en estado líquido. Cuando el
refrigerante se halla en estado gaseoso, se altera su
composición y el sistema no funciona correctamente.
■ La unidad interior conectada debe ser del modelo
RKHBH/X008, diseñada en exclusiva para R410A.
3.3. Instalación
■ Para la instalación de la unidad interior, consulte el manual de
instalación de la unidad interior.
■ Nunca haga funcionar la unidad sin los termistores, ya que se
podría quemar el compresor.
■ Asegúrese de comprobar el nombre del modelo y el número de
serie de los paneles (frontales) exteriores al montar y
desmontarlos, para prevenir errores.
■ Al cerrar los paneles de servicio, tenga cuidado de que par de
apriete no supere los 4,1 N•m.
3.4. Identificación de modelo
Las unidades RRLQ incluyen equipamiento especial (aislamiento,
calefactor de placa inferior, etc.) para garantizar el buen
funcionamiento en zonas donde puedan darse temperaturas
ambiente exteriores bajas junto a altas condiciones de humedad.
Estos modelos presentan contramedidas (aislamiento, calefactor de
placa inferior, etc.) para evitar las congelaciones.
3.5. Accesorios
■ Compruebe si junto con la unidad se incluyen los siguientes
accesorios.

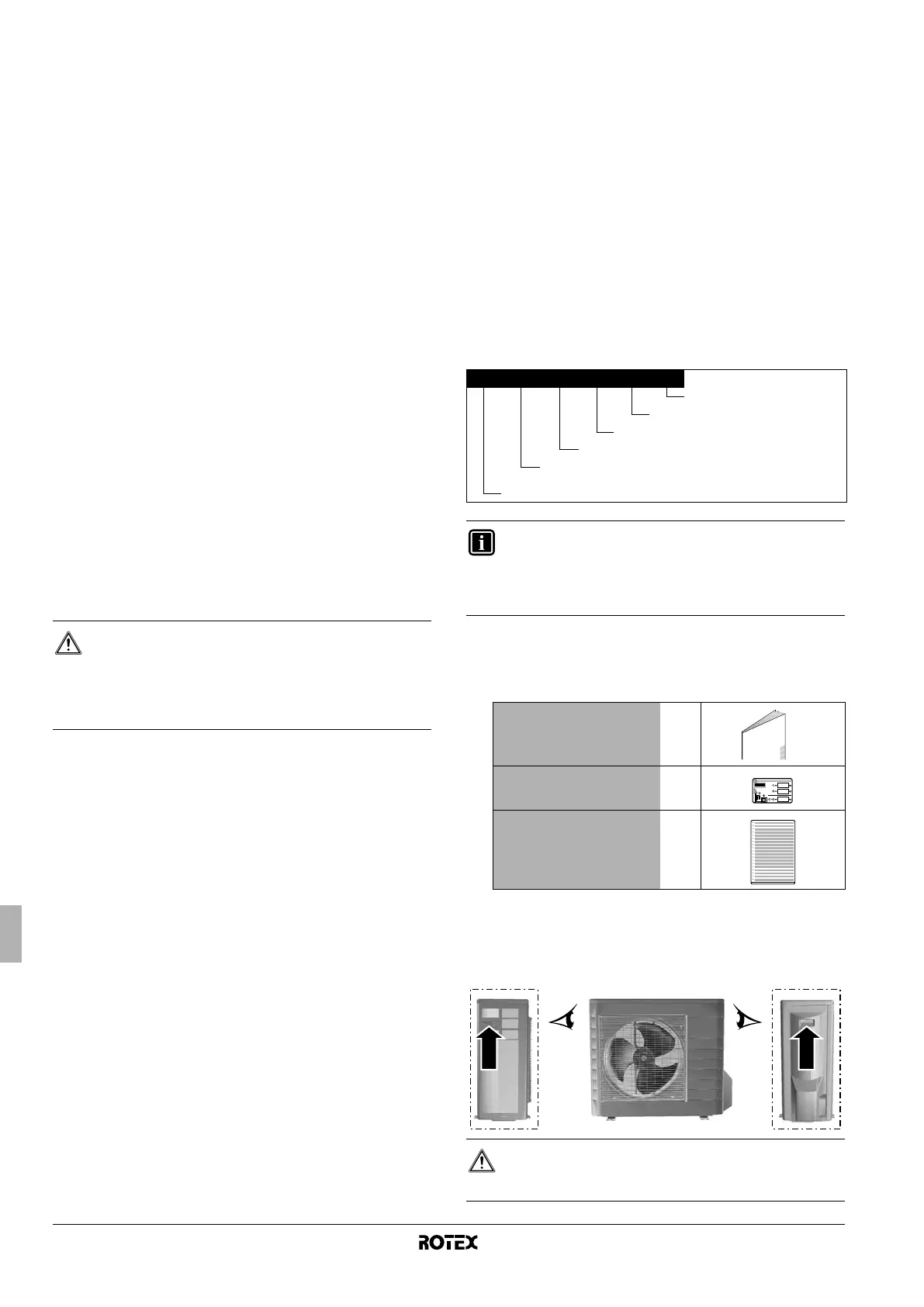

3.6. Manipulación
Como se observa en la figura siguiente, mueva la unidad lentamente
agarrándola de las asas a izquierda y derecha.
ADVERTENCIA
Ya que la presión de trabajo máxima de esta unidad
exterior es de 4,17 MPa o 41,7 bar, es posible que sea
necesario usar tuberías con paredes de mayor espesor.
Consulte el párrafo "8.1. Selección de material de la
tubería" en la página 9.
RR L Q 006 BB V3
V3=1~, 230 V, 50 Hz
Serie
Clase de capacidad (kW)
Unidad exterior con R410A
L=baja temperatura del agua – zona ambiente
(–10°C~–20°C)
Bomba de calor de par exterior de split
INFORMACIÓN
Una unidad exterior RRLQ0*BA/BB sólo puede
conectarse a una unidad interior RKHBH/X008BA/BB (el
calefactor de placas inferior en la unidad exterior deberá
ser controlado por la unidad interior).
Manual de instalación 1
Etiqueta de gases fluorados de
efecto invernadero
1
Etiqueta multilingüe sobre
gases de efecto invernadero
fluorados
1
PRECAUCIÓN
Para evitar experimentar lesiones, no toque la entrada de
aire ni las aletas de aluminio de la unidad.
A B
A
B
