RRLQ006~008BBV3
Unità esterna per pompa di calore aria-acqua
4PW68222-1 – 02.2011
Manuale d'installazione
10

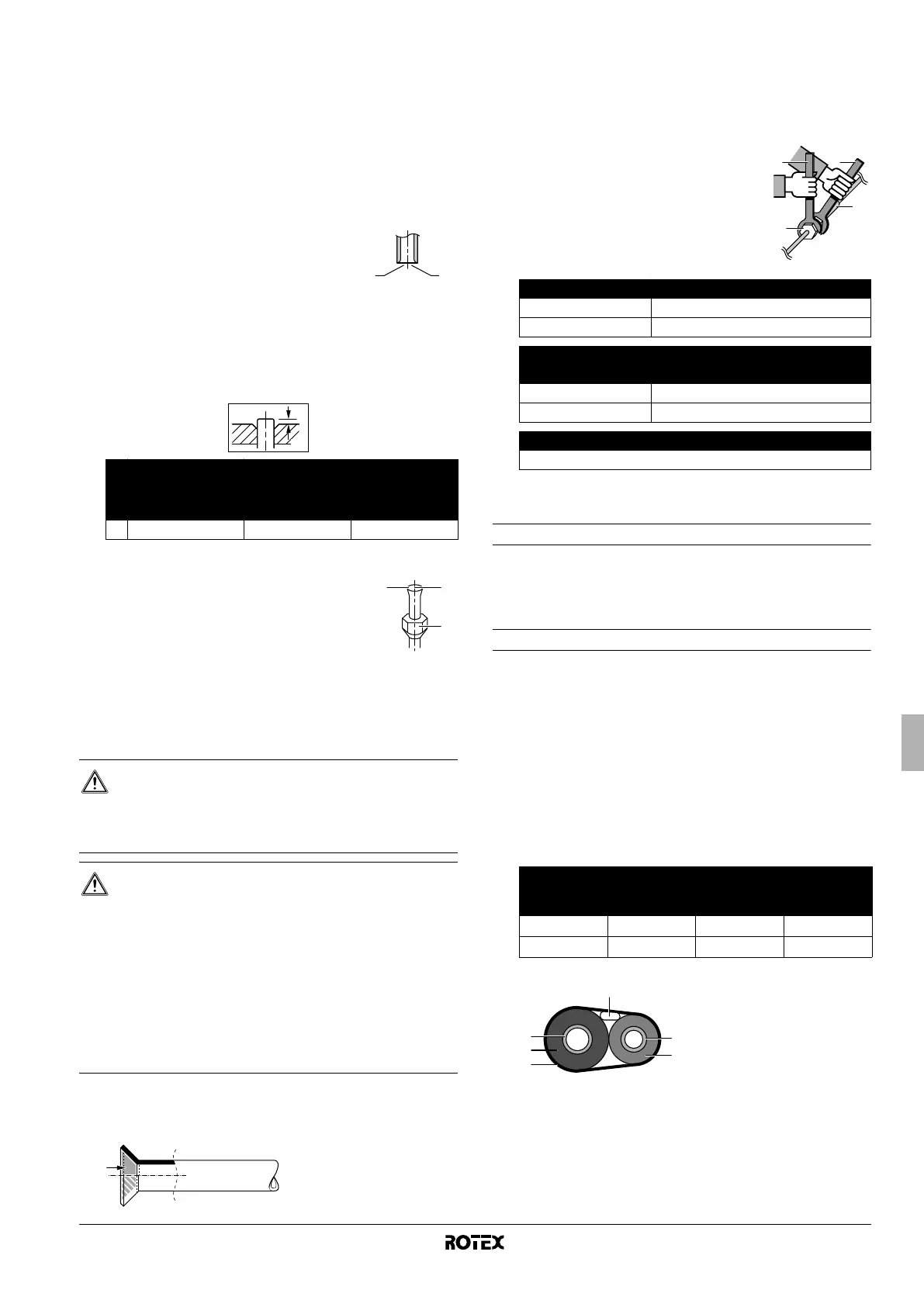

10. TUBAZIONE DEL REFRIGERANTE
10.1. Svasatura dell'estremità del tubo
Per svasare ciascuna delle estremità del tubo, seguire la procedura
sotto:
1 Tagliare l'estremità del tubo con un tagliatubi.
2 Rimuovere la bava con la superficie tagliata rivolta verso il
basso, in modo che i trucioli non possano entrare nel tubo.
1 Tagliare esattamente ad angolo
retto.
2 Rimuovere la bava
3 Rimuovere il dado svasato dalla valvola di arresto e mettere il
dado svasato sul tubo.
4 Svasare il tubo. Metterlo esattamente nella posizione illustrata
sotto.
5 Controllare che la svasatura sia stata eseguita correttamente.
1 La superficie interna della svasatura
deve essere priva di difetti.
2 L'estremità del tubo deve essere
svasata in modo uniforme in un
cerchio perfetto.
3 Assicurarsi che il dado svasato sia
installato.
10.2. Collegamento delle tubazioni del refrigerante
all'unità esterna
1 Prima di inserire il dado svasato, lubrificare la superficie interna
della filettatura con olio esterico o eterico, quindi avvitarlo a
mano per 3 o 4 giri prima di serrarlo definitivamente.
2 Quando si svita un dado svasato, utilizzare sempre due chiavi
contemporaneamente.
Quando si collegano le tubazioni, usare sempre una chiave
inglese e una dinamometrica contemporaneamente per
stringere il dado svasato, onde evitare perdite e rotture del dado
svasato.
1 Chiave dinamometrica
2 Chiave fissa
3 Dado della cartella
4 Maschi della cartella
10.3. Installazione delle tubazioni del refrigerante
Istruzioni per maneggiare i tubi
Le curvature dei tubi devono essere tutte il più raggiate possibile. Per
la curvatura, usare una curvatrice per tubi.
Il raggio di curvatura dev'essere di 30 a 40 mm o maggiore.
Scelta del rame e dei materiali isolanti dal calore
Se si usano tubi e attacchi di rame reperibili in commercio, osservare
quanto segue:
Materiale isolante: schiuma polietilenica
Trasferibilità del calore: da 0,041 a 0,052 W/mK (da 0,035 a
0,045 kcal/mh°C)
La temperatura superficiale del tubo del gas refrigerante
raggiunge i 110°C max.
Scegliere dei materiali di isolamento dal calore che sopportino
questa temperatura.
Ricordare di isolare sia le tubazioni del gas che le tubazioni del
liquido e di rispettare le dimensioni dell'isolante come indicato
sotto.
1 Tubo del gas
2 Cablaggio tra unità
3 Tubo del liquido
4 Isolamento del tubo del liquido
5 Nastro di finitura
6 Isolamento del tubo del gas
Usare tubi con isolamento termico separati per il gas e per il
refrigerante liquido.
Attrezzo di svasatura
per R410A (tipo con
frizione)
Attrezzo di svasatura convenzionale
Tipo con frizione
(tipo Ridgid)
Tipo con dado ad
alette
(tipo Imperial)
A 0~0,5 mm 1,0~1,5 mm 1,5~2,0 mm
PERICOLO
L'installazione dev'essere eseguita da un installatore, la
scelta dei materiali e l'installazione devono essere
conformi alla legislazione vigente. In Europa dev'essere
utilizzata la norma di applicazione EN378.
ATTENZIONE
Non usare olio minerale sulla parte svasata.
Se dovesse penetrare nel sistema, l'olio minerale
ridurrebbe la durata di esercizio delle unità.
Non usare mai tubazioni che siano già state utilizzate
per impianti precedenti. Usare solo le parti
consegnate insieme all'unità.
Non installare mai un essiccatore su questa unità a
R410A, per tutelarne la durata di esercizio. Il
materiale essiccante potrebbe sciogliersi e
danneggiare il sistema.
Una svasatura incompleta può causare perdite di gas
refrigerante.
12
A
1 2
3
Maschi della cartella Coppia di serraggio del dado svasato
6,4 mm (1/4") 15~17 Nm
15,9 mm (5/8") 63~75 N
m
Coppia di serraggio del tappo delle valvole
Tappo della valvola Tubo del gas
6,4 mm (1/4") 21,6~27,4 Nm
15,9 mm (5/8") 44,1~53,9 N
m
Coppia di serraggio del tappo dell'apertura di servizio
10,8~14,7 Nm
Dimensioni dei tubi Isolamento dei tubi
Diametro
esterno
Spessore
Diametro
interno
Spessore
6,4 mm (1/4") 0,8 mm 8-10 mm
10 mm
15,9 mm (5/8") 1,0 mm 16-20 mm
13 mm
12
3
4
5
6
1
2
4
3
