Manual de instalação
7
RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011

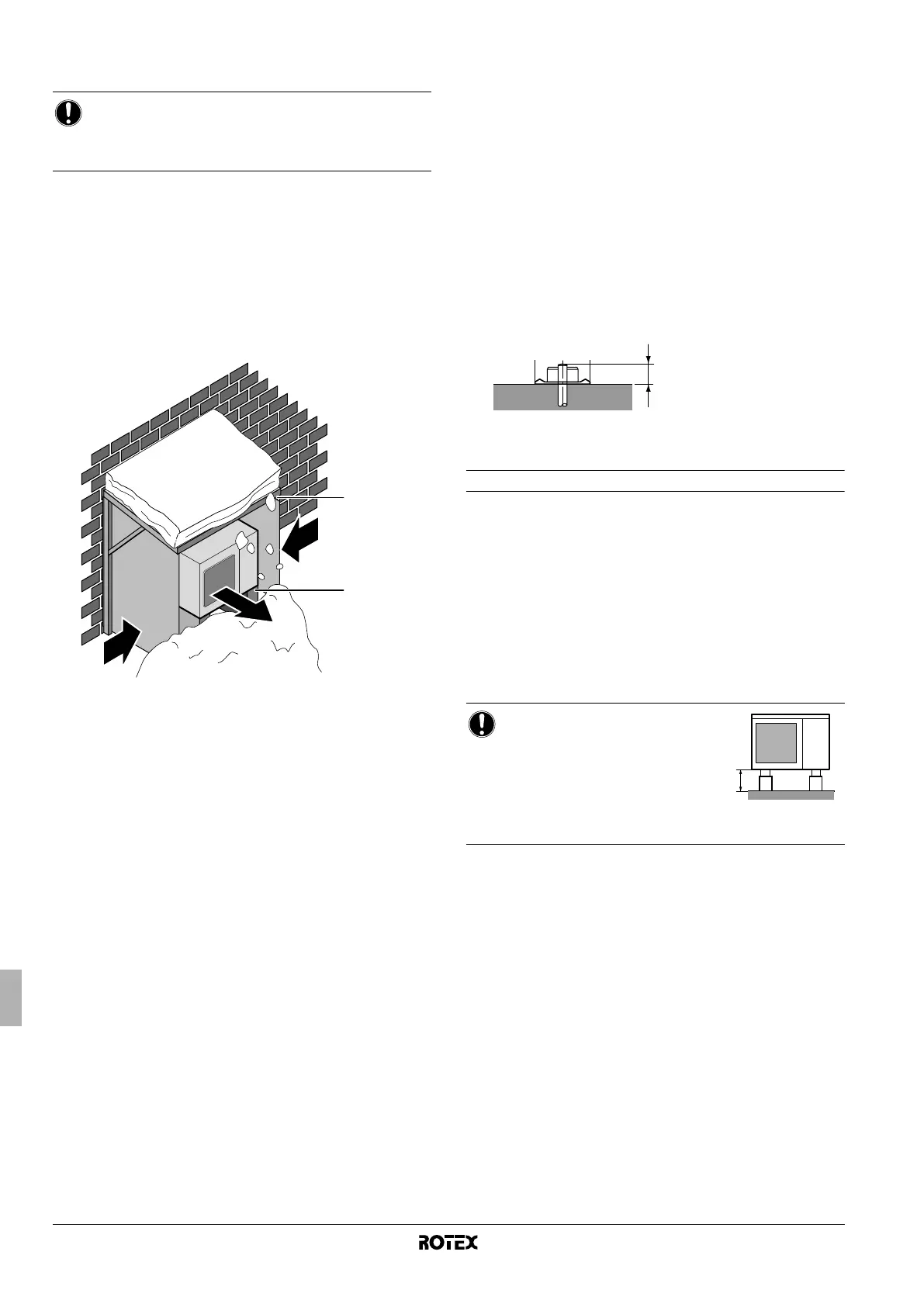

5.2. Seleccionar um local em climas frios
Consulte "3.4. Identificação do modelo" na página 4.
■ Para evitar a exposição ao vento, instale a unidade de exterior
com o lado de sucção virado para a parede.
■ Nunca instale a unidade de exterior num local onde o lado de
sucção possa ficar exposto directamente ao vento.
■ Para evitar a exposição ao vento, instale uma placa deflectora
no lado de descarga de ar da unidade de exterior.
■ Em áreas de grandes quedas de neve, é muito importante
seleccionar um local de instalação onde a neve não irá afectar a
unidade e colocar o lado de saída num ângulo correcto na
direcção do vento:
1 Construa uma cobertura grande.
2 Construa um pedestal.
Instale a unidade a uma altura suficiente para evitar que se
enterre na neve.
3 Vento forte
4 Ar de descarga
6. CUIDADOS NA INSTALAÇÃO
6.1. Base
Ao instalar a unidade de exterior, consulte "5. Selecção do local de
instalação" na página 6 para seleccionar uma localização adequada.
1 Verifique a resistência e o nivelamento do piso da instalação
para que a unidade não provoque qualquer vibração ou ruído
durante o seu funcionamento após a instalação.
2 Prepare 4 conjuntos de parafusos de base M8 ou M10, porcas e
anilhas (fornecimento local).
3 Fixe a unidade de forma segura através dos parafusos de base
de acordo com o esquema da base.
É melhor aparafusar os parafusos de base até que o respectivo
comprimento seja 20 mm da superfície da base.
6.2. Drenagem
Informações gerais
Certifique-se de que a água de drenagem que sai da unidade de
exterior durante o processo de aquecimento e descongelamento
pode ser evacuada adequadamente.
■ Instale a unidade numa base que possa assegurar uma
drenagem adequada, de forma a evitar a acumulação de gelo.
■ Pode estar previsto um canal de drenagem sob a unidade.
Certifique-se de que a água de drenagem deste canal de
drenagem não congela, causando entupimento devido a
acumulação de gelo.
■ Evite que a água de drenagem passe pelo percurso, para que,
em caso de temperaturas ambiente de congelamento, o
percurso não fique escorregadio.
AVISO
Quando utilizar a unidade de exterior numa temperatura
ambiente exterior baixa, certifique-se de que segue as
instruções descritas abaixo.
1
2
3
3
4
AVISO
Se os orifícios de drenagem da
unidade de exterior estiverem
cobertos pela base de montagem
ou pela superfície do piso, eleve a
unidade de forma a criar um
espaço livre de mais de 150 mm debaixo da unidade de
exterior.
20
150 mm≥
