RRLQ006~008BBV3
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW68222-1 – 02.2011
Installationsanleitung
13
12.4. Komplette Neubefüllung
Wenn das Kältemittel vollständig neu eingefüllt werden muss,
entnehmen Sie die erforderliche Menge dem Typenschild der Einheit.
Auf dem Typenschild finden Sie den Typ und die notwendige Menge
des Kältemittels.
Gesamtfüllmenge <Einheit: kg>
Die Kältemittel-Füllmenge (kg) ist abhängig von der Gesamtlänge
der Flüssigkeitsleitung.
Kältemittel-Gesamtfüllmenge=1,7 kg + (Gesamtlänge (m) der
Flüssigkeitsleitung–10 m) x 0,02
Hinweis: Die werkseitige Kältemittel-Füllmenge beträgt 1,7 kg.
13. ABPUMPMODUS
Wenn Sie die installierte Einheit woanders aufstellen oder entsorgen
möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu
schützen. Beim Abpumpen wird alles Kältemittel aus den
Rohrleitungen in die Außeneinheit abgepumpt.

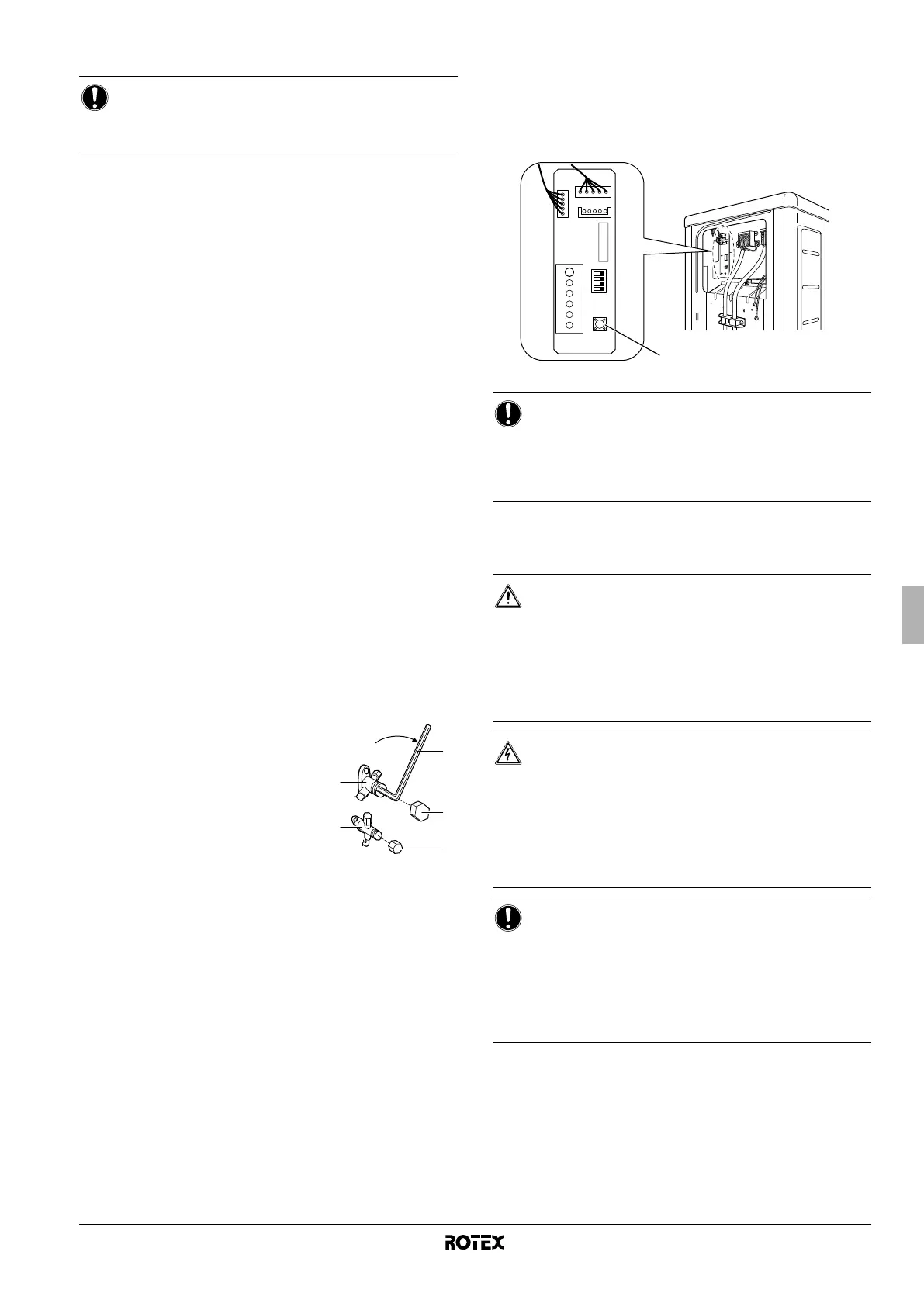

13.1. Abpumpverfahren
1 Entfernen Sie den Ventildeckel vom Absperrventil der
Flüssigkeitsleitung und der Gasleitung.
2 Führen Sie die Zwangskühlung aus.
3 Schließen Sie nach 5 bis 10 Minuten (nach 1 oder 2 Minuten bei
sehr niedrigen Umgebungstemperaturen (<–10°C)) das
Flüssigkeitsabsperrventil mit einem Sechskantschlüssel.
4 Schließen Sie nach 2-3 Minuten das Gasleitungs-Absperrventil
und beenden Sie die Zwangskühlung.
1 Gasleitungs-Absperrventil
2 Schließen
3 Sechskantschlüssel
4 Ventildeckel
5 Absperrventil der
Flüssigkeitsleitung
13.2. Zwangskühlung
1 Drücken Sie den Zwangsbetriebsschalter SW1, um die
Zwangskühlung zu beginnen.
2 Drücken Sie den Zwangsbetriebsschalter SW1 erneut, um die
Zwangskühlung zu beenden.
1 Wahlschalter SW1 für Zwangsbetrieb
14. ELEKTRISCHE ANSCHLÜSSE
HINWEIS
Führen Sie vor der kompletten Neubefüllung auch eine
Vakuumtrocknung der internen Rohrleitungen der Einheit
durch.
1
3
2
4
4
5
HINWEIS
Achten Sie bei der Zwangskühlung darauf, dass die
Wassertemperatur immer mehr als 5°C beträgt (siehe
Temperaturanzeige der Inneneinheit). Sie können dazu
zum Beispiel alle Ventilatoren der Ventilator-Konvektor-
Einheiten einschalten.
WARNUNG
■ Alle elektrische Anschlüsse müssen von einer
autorisierten Fachkraft ausgeführt werden.
■ Elektroanschlüsse müssen an festen Kabelleitungen
vorgenommen werden.
■ Alle bauseitig zu liefernden Komponenten und alle
elektrischen Installationen müssen der gültigen
Gesetzgebung entsprechen.
GEFAHR: HOCHSPANNUNG
Um einen Stromschlag zu vermeiden, unterbrechen Sie
die Stromversorgung mindestens 1 Minute vor der
Durchführung von Wartungsarbeiten an elektrischen
Bauteilen. Messen Sie selbst nach Verstreichen von 1
Minute die Spannung an den Klemmen der Kondensatoren
des Hauptstromkreises oder elektrischen Bauteilen und
stellen Sie vor dem Berühren dieser Teile sicher, dass die
Spannungen maximal 50 V DC betragen.
HINWEIS
Hinweise für die für die Elektroinstallation
verantwortlichen Personen:
Nehmen Sie die Einheit erst nach Abschluss sämtlicher
Arbeiten an den Kältemittelleitungen in Betrieb. (Durch die
Inbetriebnahme der Einheit vor Abschluss der Arbeiten an
den Kältemittelleitungen kann es zu einer Beschädigung
des Kompressors kommen.)
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
