7. DE RUIMTE NODIG VOOR HET ONDERHOUD
■ Volg de volgende montagerichtlijnen wanneer zich een muur of
een andere hindernis bevindt op de weg van de luchtinlaat of
van de luchtuitlaat van de buitenunit.
■ Voor elk van de volgende montages mag de muur langs de kant
van de uitlaat maximum 1200 mm hoog zijn.
Muur tegenover een enkele kant (eenheid: mm)
Muur tegenover twee kanten (eenheid: mm)
Muur tegenover drie kanten (eenheid: mm)

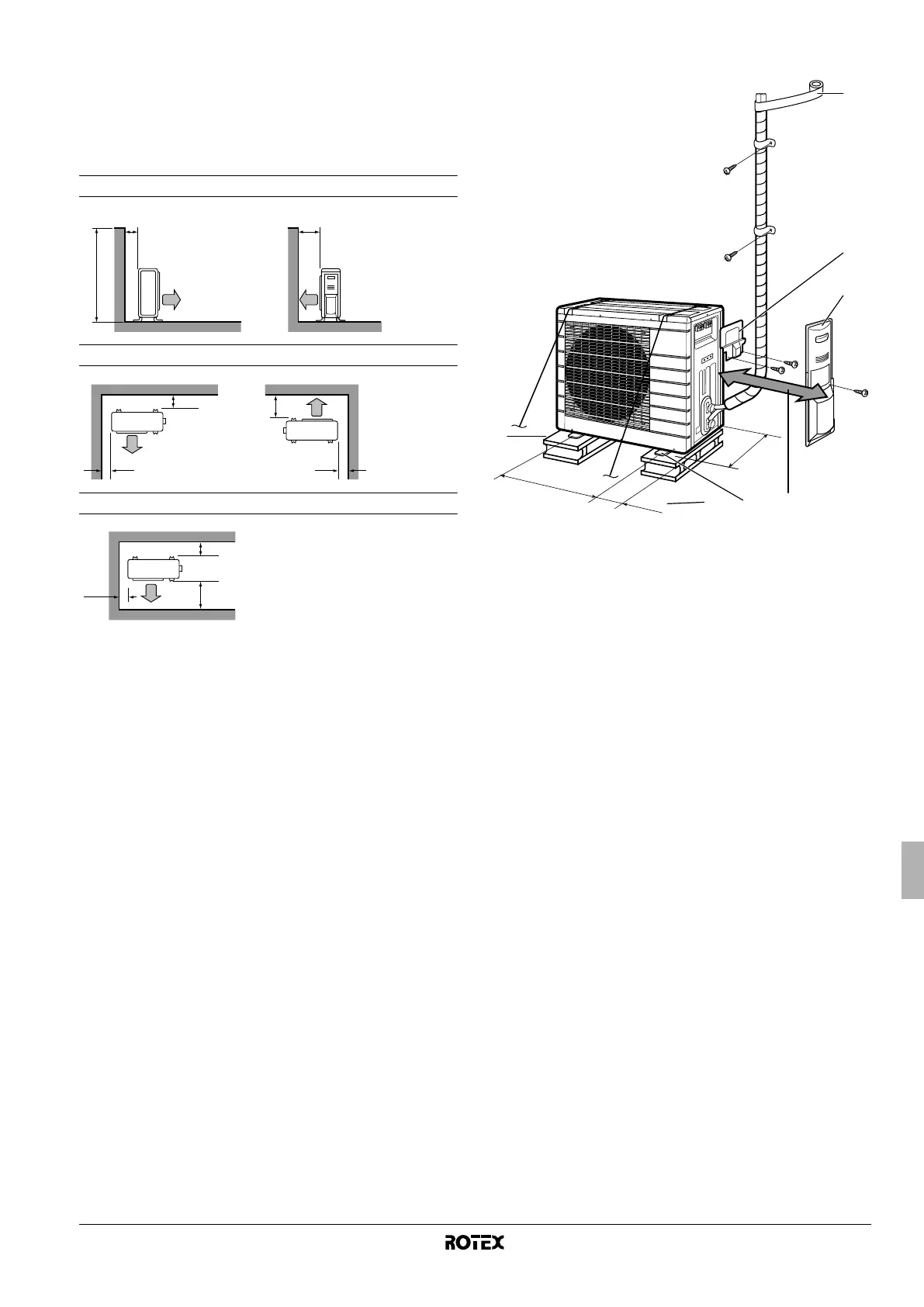

7.1. Montagetekening voor de buitenunit
1 Wikkel afwerkingstape van onderaan tot bovenaan op de
isolatiebuis.
2 Servicedeksel
3 Afsluiterdop
4 250 mm van de muur. Laat ruimte voor de
onderhoudswerkzaamheden aan de leidingen en de
elektrische onderdelen.
5 Indien de unit kan vallen of omkantelen, maak dan de unit
vast met ankerbouten, of met draad of andere oplossingen.
6 Afstand van de buitenkant van de afsluiterdop
7 Indien de plaats niet over een goede afvoer beschikt,
plaats de unit dan op blokken. Regel de voetjes zodat de
unit horizontaal staat. Anders kan water lekken of zich
ophopen.
>100 >350
≤1200
>50
>50
>350
>100
>100
>350
>50
330 mm
580 mm
120 mm
4
1
3
2
7
56
