RRLQ006~008BBV3
Unité extérieure pour pompe à chaleur air à eau
4PW68222-1 – 02.2011
Manuel d'installation
13
12.4. Recharge complète
Si un rechargement complet est requis, reportez-vous à la plaque
signalétique de l'unité. La plaque signalétique indique le type de
réfrigérant et la quantité nécessaire.
Quantité de charge totale <unité: kg>
La charge de réfrigérant (kg) varie en fonction de la longueur totale
de la tuyauterie de liquide.
Charge totale de réfrigérant=1,7 kg + (longueur totale (m) de la
tuyauterie de liquide–10 m) x 0,02
Remarque: la charge de réfrigérant en usine est de 1,7 kg.
13. ASPIRATION
Afin de protéger l'environnement, veillez à procéder à une aspiration
lors du déplacement ou de la mise au rebut de l'unité. L'aspiration
consiste à extraire l'ensemble du réfrigérant de la tuyauterie de l'unité
extérieure.

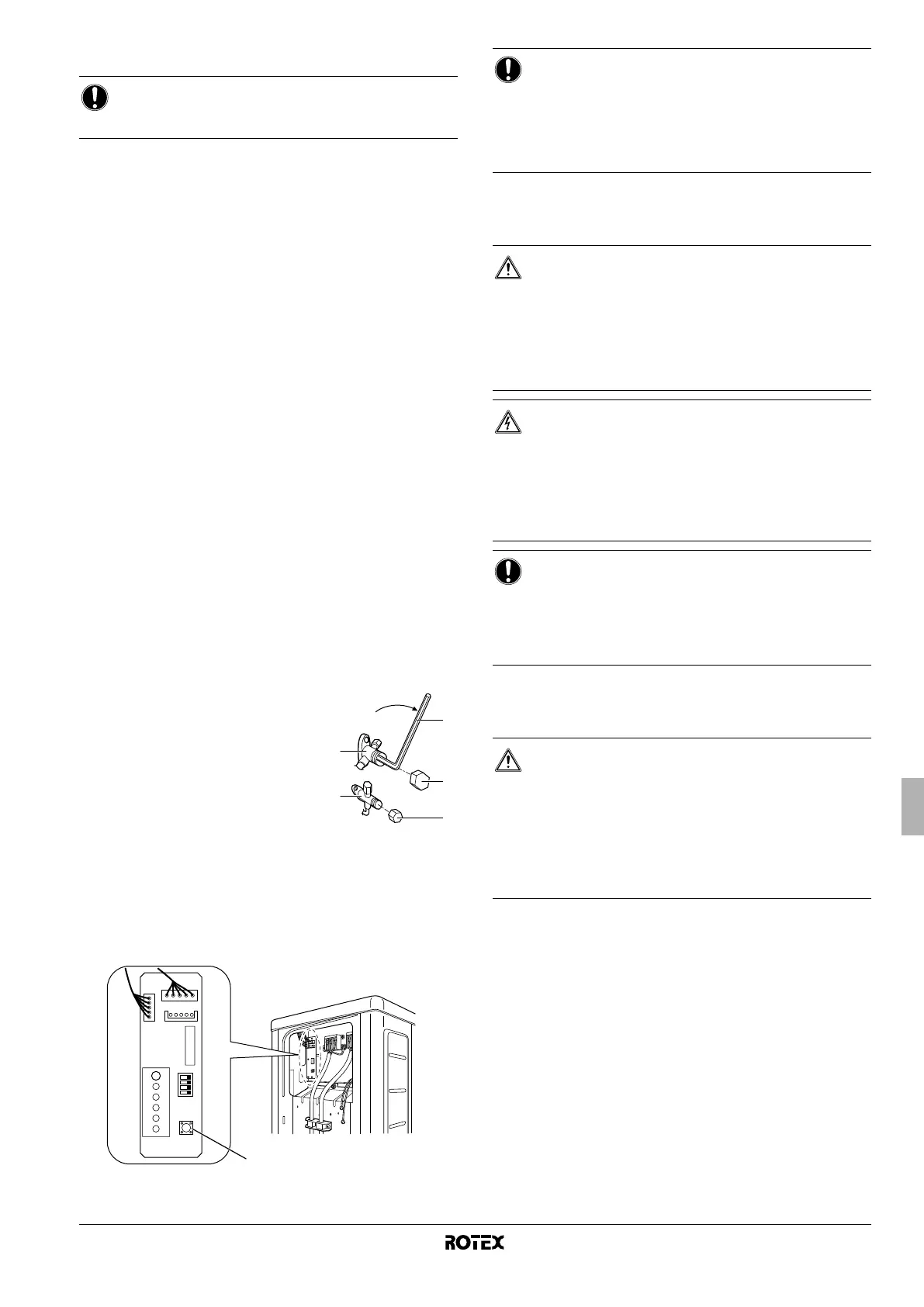

13.1. Procédure d'aspiration
1 Retirez les couvercles de la vanne d'arrêt du liquide et de la
vanne d'arrêt du gaz.
2 Procédez au refroidissement forcé.
3 Au bout de 5 à 10 minutes (au bout de seulement 1 ou 2
minutes si la température ambiante est très faible (<–10°C)),
fermez la vanne d'arrêt du liquide à l'aide d'une clé hexagonale.
4 Au bout de 2 à 3 minutes, fermez la vanne d'arrêt du gaz et
arrêtez le refroidissement forcé.
1 Vanne d'arrêt du gaz
2 Fermeture
3 Clé hexagonale
4 Couvercle de la vanne
5 Vanne d'arrêt du liquide
13.2. Refroidissement forcé
1 Appuyez sur le commutateur de fonctionnement forcé SW1 pour
activer le refroidissement forcé.
2 Appuyez de nouveau sur le commutateur de fonctionnement
forcé SW1 pour arrêter le refroidissement forcé.
1 Commutateur de fonctionnement forcé SW1
14. TRAVAUX DE CÂBLAGE ÉLECTRIQUE
14.1. Précautions concernant le travail de câblage
électrique
■ Utilisez uniquement des câbles en cuivre.
■ Vous devez intégrer un interrupteur principal (ou un autre outil
de déconnexion), disposant de bornes séparées au niveau de
tous les pôles, au câblage fixe, conformément à la législation
applicable.
■ Ne faites jamais pénétrer des faisceaux de câbles de force dans
une unité.
■ Fixez les câbles de manière à ce qu'ils n'entrent pas en contact
avec les tuyaux (du côté haute pression notamment).
■ Fixez le câblage électrique avec des attache-câble, comme
indiqué sur l'illustration du chapitre "14.3. Connexion du câblage
d'alimentation et du câblage entre les unités" à la page 14, de
manière à ce qu'il n'entre pas en contact avec les tuyaux (du
côté haute pression notamment).
Veillez à ce que les connecteurs des bornes ne soient soumis à
aucune pression externe.
REMARQUE
Avant de recharger, veillez à exécuter également le
séchage à vide de la tuyauterie interne de l'unité.
1
3
2
4
4
5
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
REMARQUE
Veillez à ce que, lors du fonctionnement en mode
refroidissement forcé, la température de l'eau reste
supérieure à 5°C (reportez-vous à la température indiquée
par l'unité intérieure). Pour ce faire, vous pouvez par
exemple activer tous les ventilateurs des unités de
ventilation.
AVERTISSEMENT
■ L'ensemble du câblage doit être réalisé par un
électricien agréé.
■ Des raccords électriques doivent être effectués sur le
câblage fixe.
■ Tous les composants fournis sur site et l'ensemble de
l'installation électrique doivent être conformes à la
législation applicable.
DANGER: HAUTE TENSION
Afin d'éviter toute décharge électrique, veillez à couper
l'alimentation électrique au moins 1 minute avant de
procéder à des opérations sur les pièces électriques. À
l'issue de ce laps de temps, mesurez toujours la tension au
niveau des bornes des pièces électriques ou des
condensateurs du circuit principal et, avant de les toucher,
assurez-vous que la tension est de 50 V c.c. ou moins.
REMARQUE
Pour les personnes en charge des travaux de câblage
électrique:
Ne faites pas fonctionner l'unité tant que la tuyauterie de
réfrigérant n'est pas terminée (faute de quoi vous risquez
de casser le compresseur).
DANGER
■ Avant d'accéder aux dispositifs de raccordement, tous
les circuits d'alimentation doivent être mis hors circuit.
■ Veillez à installer un disjoncteur de protection contre
les fuites à la terre conforme à la législation
applicable. Le non-respect de cette consigne peut
provoquer des chocs électriques.
■ N'activez pas l'interrupteur principal avant que les
travaux de câblage soient terminés.
