Instalační návod
13
RRLQ006~008BBV3
Venkovní jednotka pro tepelné čerpadlo vzduch-voda
4PW68222-1 – 02.2011

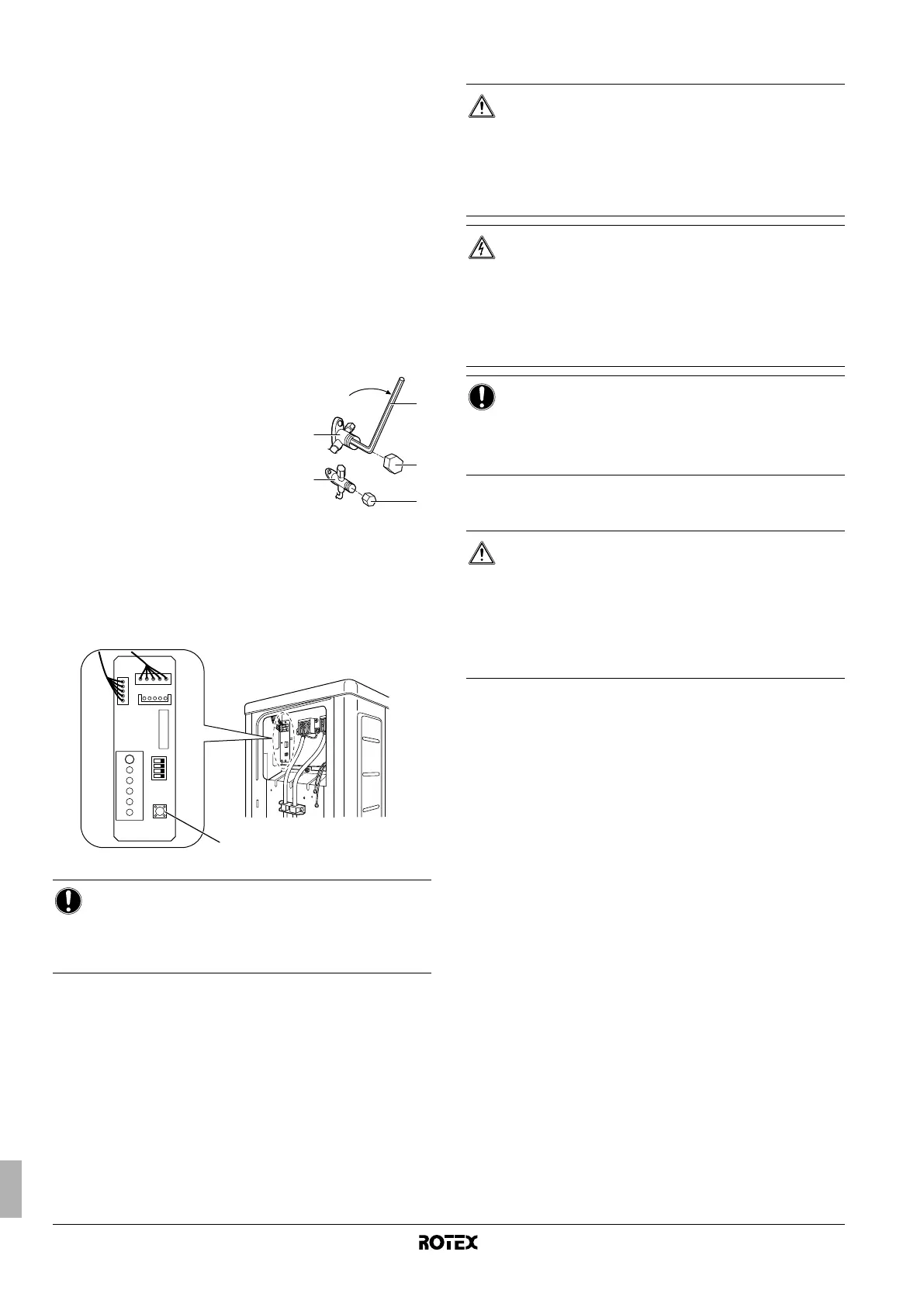

13. Funkce odčerpání
Když provádíte přemístění nebo likvidaci jednotky, nezapomeňte
odčerpat chladivo, aby nebylo jeho únikem ohroženo životní
prostředí. Režim odčerpání odčerpá veškeré chladivo z potrubí do
venkovní jednotky.
13.1. Postup odčerpání
1 Sundejte kryty z uzavíracího ventilu kapaliny a uzavíracího
ventilu plynu.
2 Spusżte režim nuceného chlazení.
3 Po 5 až 10 minutách (po pouze 1 nebo 2 minutách v případě
velmi nízkých okolních teplot (<–10°C)) zavřete uzavírací ventil
kapaliny pomocí šestihranného klíče.
4 Po 2-3 minutách zavřete uzavírací ventil plynu a zastavte režim
nuceného chlazení.
1 Plynový uzavírací ventil
2 Zavírání
3 Šestihranný imbusový klíč
4 Kryt ventilu
5 Kapalinový uzavírací ventil
13.2. Režim nuceného chlazení
1 Stisknutím spínače nuceného režimu SW1 spustíte nucené
chlazení.
2 Opětným stisknutím spínače nuceného režimu SW1 zastavíte
nucené chlazení.
1 Spínač nuceného režimu SW1
14. Elektrické zapojení
14.1. Bezpečnostní opatření při elektrickém zapojování
■ Používejte výhradně měděné vodiče.
■ V souladu s příslušnými předpisy musí být do pevných přívodů
instalován hlavní vypínač nebo jiný prostředek k odpojení,
vybavený možností odpojit všechny kontakty.
■ Nikdy se nesnažte zamáčknout svázané kabely do jednotky.
■ Upevněte kabely tak, aby se nedotýkaly potrubí (zvláště na
vysokotlaké straně).
■ Zajistěte elektrické rozvody kabelovými páskami dle obrázku v
kapitole "14.3. Připojování napájení a propojení mezi
jednotkami" na straně 14 tak, aby se nedotýkaly potrubí, zvláště
na vysokotlaké straně.
Zajistěte, aby na svorkovnici nepůsobily žádné vnější síly.
■ Při instalaci jističe proti zemnímu spojení dbejte na to, aby byl
kompatibilní s invertorem (odolnému proti vysokofrekvenčnímu
elektrickému šumu), aby nedocházelo ke zbytečnému
rozpojování tohoto jističe.
■ Napájecí kabel a jistič musí být zvoleny v souladu s platnými
předpisy.
■ Nepoužívejte vodiče s odbočkami, lankové vodiče (viz
upozornění 1 v kapitole "Pokyny, které je nutno dodržovat" na
straně 15), prodlužovací šňůry nebo přípojky z hvězdicového
systému, protože tyto mohou způsobit přehřívání, úraz
elektrickým proudem nebo požár.
■ Nepoužívejte místně koupené elektrické díly uvnitř tohoto
výrobku a neprovádějte odbočky napájení ze svorkovnice pro
topnou pásku, atd. Tyto činnosti mohou způsobit úraz
elektrickým proudem nebo požár.
POZNÁMKA
Zajistěte, aby během režimu nuceného chlazení zůstala
teplota vody vyšší než 5°C (viz údaj teploty vnitřní
jednotky). Toho můžete dosáhnout např. aktivací všech
ventilátorů jednotek s ventilátorem.
1
3
2
4
4
5
LED-A
SW4
ON
ABCD
S102
SW1
S2
1
VÝSTRAHA
■ Veškeré elektrické zapojení musí provádět
autorizovaný elektrikář.
■ Elektrické přípojky musí být připojeny k pevné
elektrické instalaci.
■ Všechny součásti použité při instalaci a veškeré
elektrické instalace musí splňovat platné předpisy.
NEBEZPEČÍ: VYSOKÉ NAPĚTÍ
Abyste zabránili úrazu elektrickým proudem, nezapomeňte
odpojit přívod elektrické energie 1 minutu nebo delší dobu
před prováděním servisu elektrických součástí. I po
uplynutí 1 minuty vždy změřte napětí na všech vývodech
kondenzátorů hlavního okruhu nebo elektrických součástí
a dříve, než se jich dotknete, ujistěte se, že toto
stejnosměrné napětí nepřesahuje 50 V.
POZNÁMKA
Pro osoby zabývající se elektrickou instalací:
Nespouštějte jednotku dokud není zapojen potrubní
rozvod chladiva. (Spuštění jednotky před dokončením
potrubí způsobí poškození kompresoru.)
NEBEZPEČÍ!
■ Než otevřete kryty pro přístup k vnitřním zařízením,
musí být přerušeny všechny okruhy napájení.
■ Zajistěte instalaci jističe proti zemnímu spojení v
souladu s příslušnými předpisy. Zanedbání této
zásady může způsobit úraz elektrickým proudem.
■ Nezapínejte hlavní vypínač, dokud není veškeré
zapojení hotovo.
