RRLQ006~008BBV3
Unidade de exterior para bomba de calor ar/água
4PW68222-1 – 02.2011
Manual de instalação
14
■ Não utilize fios derivados, fios condutores torcidos (consulte o
aviso 1 em "Notas a respeitar" na página 15), cabos de
extensão ou ligações de um sistema em estrela, pois estes
podem causar sobreaquecimento, choques eléctricos ou um
incêndio.
■ Não utilize peças eléctricas adquiridas a nível local no interior
do produto e não derive a alimentação para a fita de
aquecimento, etc., a partir da placa de bornes. Tal pode
provocar choques eléctricos ou incêndios.
■ Já que esta unidade vem equipada com um inversor, a
instalação de um condensador de avanço de fase irá deteriorar
o efeito de melhoria do factor de potência e poderá ainda causar
um acidente devido a aquecimento anormal, provocado pelas
ondas de alta frequência. Por isso, nunca instale um
condensador de avanço de fase.
■ Este equipamento está conforme à norma EN/IEC
61000-3-11
(1)
, desde que a impedância do circuito, Z
sys
, seja
igual ou inferior a Z
max
no ponto de interligação entre a fonte de
alimentação do utilizador e o sistema público. É
responsabilidade do instalador (ou do utilizador do
equipamento) certificar-se, contactando se necessário o
operador da rede de distribuição, que o equipamento só é ligado
a uma fonte de energia com impedância do circuito Z
sys
igual ou
inferior ao valor Z
max
. Z
max
=0,42 Ω
■ Este equipamento está conforme à norma EN/IEC
61000-3-12
(2)
14.2. Ligações internas – Tabela de peças
AC1,AC2............................Conector
E1,E2.................................Conector
E1H....................................Aquecedor da base da unidade
FU1....................................Fusível de 30 A
FU2,FU3............................Fusível de 3,15 A
FU4,FU5............................Fusível de 1 A 250 V
HR1,HR2 ...........................Conector
L.........................................Activo
L1R....................................Reactor
LED A ................................Luz piloto
M1C...................................Motor do compressor
M1F ...................................Motor do ventilador
MRM10,MRM20,MRC/W...Relé magnético
N........................................Neutro
PCB1,PCB2.......................Placa de circuito impresso
PM1 ...................................Módulo de alimentação
Q1L....................................Protecção contra sobrecarga
R1T~R3T...........................Termístor
S2~S102............................Conector
SA2....................................Descarregador de sobretensão
Sheet metal .......................Placa fixa da régua de terminais
SW1...................................Interruptor de ACTIVAÇÃO/
DESACTIVAÇÃO do funcionamento
forçado
SW4...................................Interruptor de regulação local
U ....................................... Conector
V........................................ Conector
V2,V3,V5,V9,V100............ Varistor
W....................................... Conector
X11A,X12A ....................... Conector
X1M,X2M .......................... Régua de terminais
Y1E ................................... Serpentina da válvula electrónica de
expansão
Y1R................................... Serpentina da válvula solenóide de
inversão
Z1C~Z7C .......................... Núcleo de ferrite

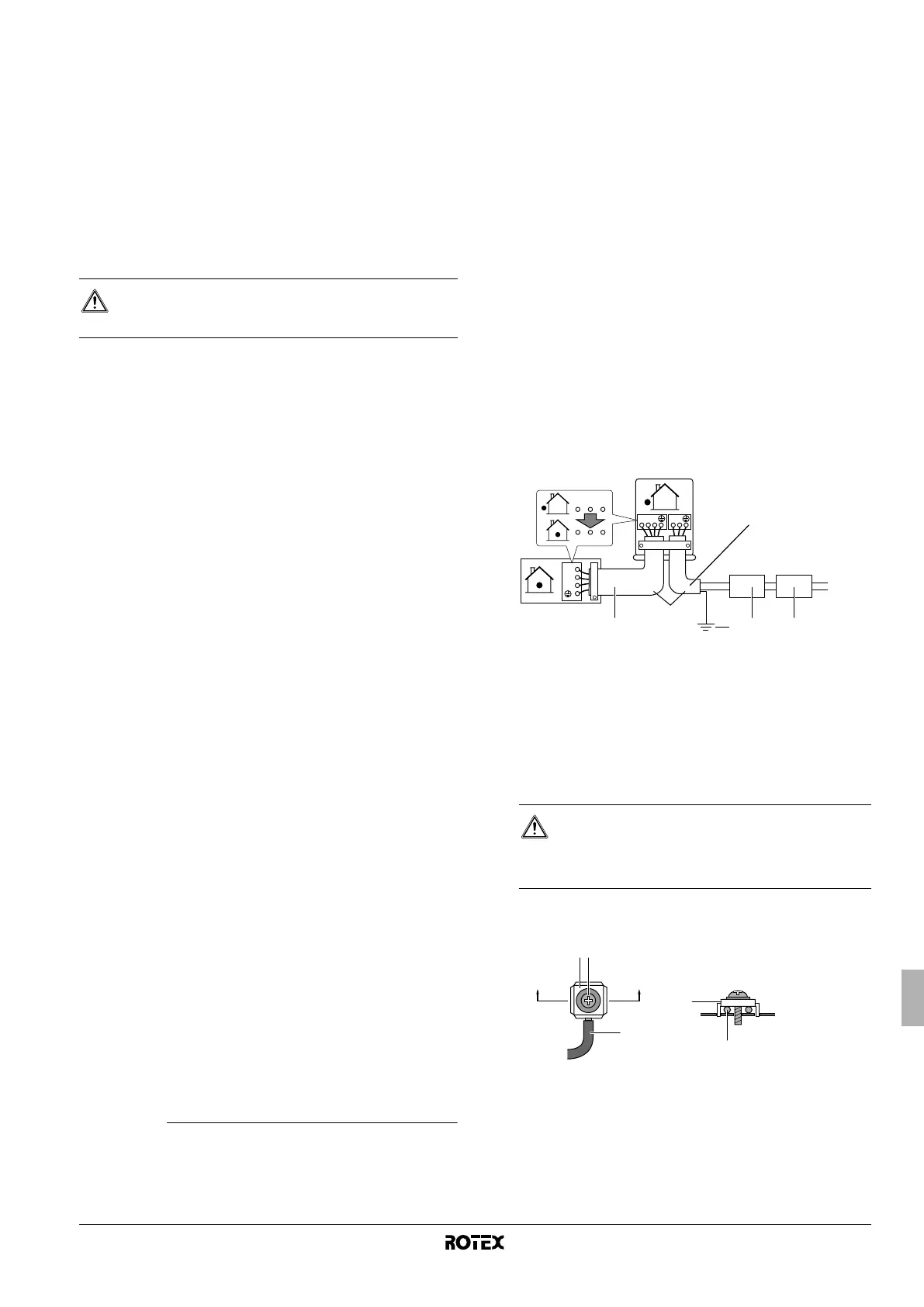

14.3. Ligar a fonte de alimentação e as ligações
eléctricas entre unidades
1 Descarne o isolamento do fio (20 mm).
2 Ligue os fios de ligação entre as unidades de interior e de
exterior de forma a que os números dos terminais
correspondam (consulte o diagrama de ligações abaixo).
Aperte bem os parafusos dos terminais. Recomendamos uma
chave de fendas plana para apertar os parafusos.
Consulte também o aviso 2 em "Notas a respeitar" na página 15
para obter recomendações para as ligações eléctricas.
1 Interligação entre a unidade de interior e a unidade de
exterior: quando o comprimento do fio for superior a 10 m,
utilize fios de ∅2,5 mm em vez de fios de ∅1,5 mm.
2 Cabo de alimentação
(consulte a placa de especificações da unidade para saber
qual a corrente máxima de funcionamento)
3 Ligação à terra
4 Disjuntor de segurança
5 Disjuntor contra fugas para a terra
3 Instalação do terminal de ligação à terra
■ Utilize o método seguinte quando instalar cabos eléctricos
unifilares.
1 Cabo eléctrico unifilar
2 Parafuso
3 Anilha plana
CUIDADO
Certifique-se de que instala os disjuntores ou fusíveis
necessários.
(1) Norma técnica europeia/internacional que regula os limites a alterações
de tensão, flutuações de tensão e intermitências, nos sistemas públicos
de distribuição de energia eléctrica a baixa tensão, para equipamentos
com corrente nominal ≤75 A.
(2) Norma técnica europeia/internacional que estabelece limites para as
correntes harmónicas produzidas por equipamentos ligados às redes
públicas de baixa tensão, com corrente de entrada >16 A e ≤75 A por
fase.
ATENÇÃO
Esta unidade tem de estar ligada à terra.
Para a ligação à terra, siga as regras locais aplicáveis
a instalações eléctricas.
1
2
3
1 23
LN
H05VV
2
1 4 53
50 Hz
230 V
123
123
A'A
AA'
23
1
1
3
